4.7

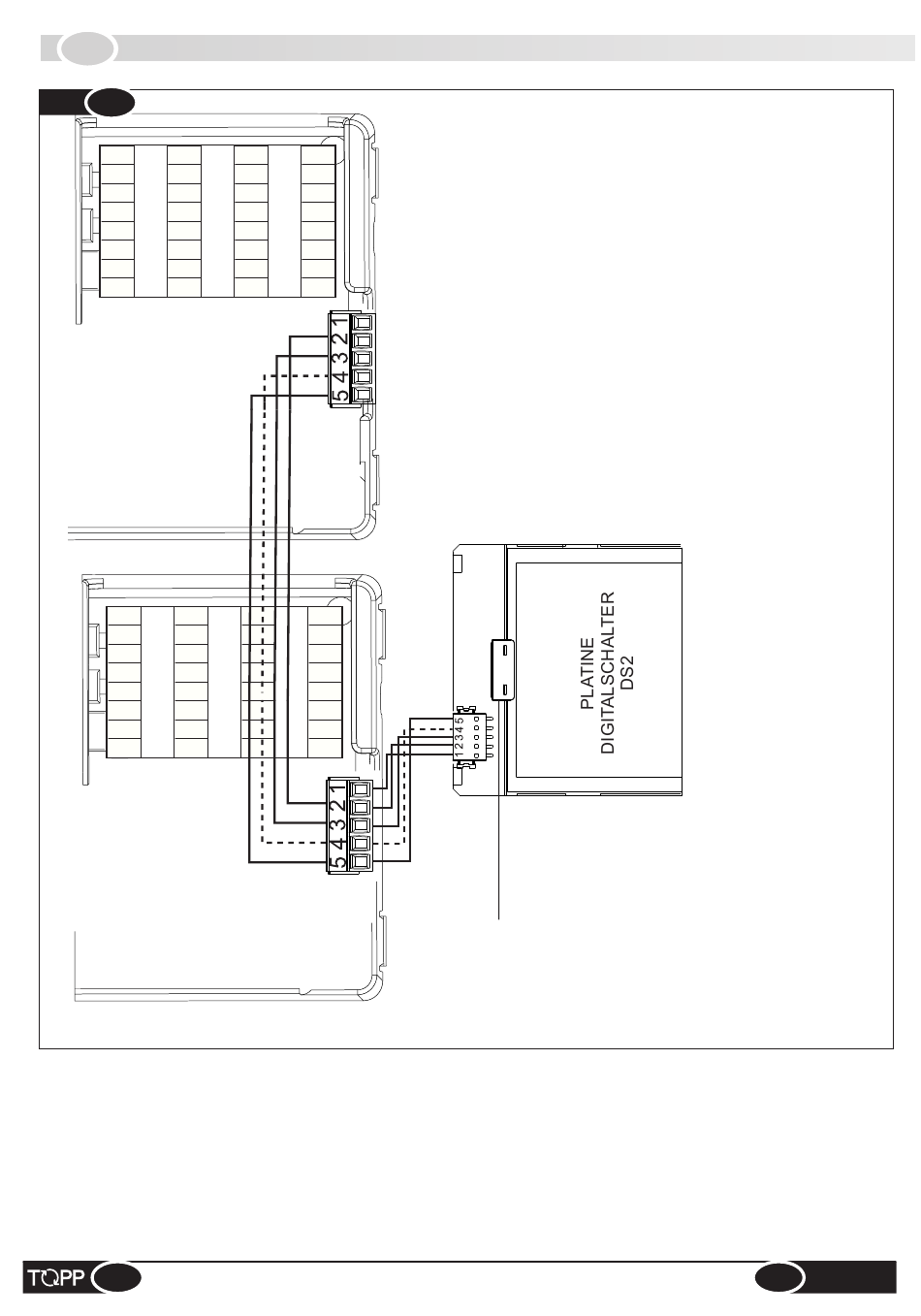

DIGITALANSCHLUSS DS2
Abb. 30
28
Elektronische Platine
Elektronische Platine
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
+24V
1
2 GND masse
Seriell A
3
Abschirmung*
4
5 Seriell B
*
Das Abschirmkabel wird nur für Kabellängen über 20
Metern verwendet. Für Kabel mit einer Länge unter 20
Metern das Kabel auf der Höhe der Ummantelung
abschneiden.
1
2
DE K500
