- Seite 1 GSR-Lautsprecher Handbuch...
- Seite 2 © 2010: Avid Technology, Inc. Alle Rechte vorbehalten. Gemäß den Copyright- Bestimmungen darf dieses Handbuch weder komplett noch auszugsweise ohne schriftliche Zustimmung von Avid Technology, Inc. vervielfältigt werden. Avid und M-Audio sind entweder Marken oder eingetragene Marken von Avid Technology, Inc. Alle anderen Marken sind Eigentum ihrer jeweiligen Recht- einhaber.
-
Seite 3: Inhaltsverzeichnis
GSR10 und GSR12 ........ - Seite 4 GSR-Lautsprecher Handbuch...
-
Seite 5: Kapitel 1: Einführung
überall hervorragenden Klang • Verstärkung: Klasse D, Bi-Amp-Technologie liefern. Die Serie umfasst drei Lautsprecher: • GSR10 LF: 200 W, HF: 50 W GSR10 Bidirektionaler Aktivlautsprecher für Beschallung mit • GSR12 LF: 250 W, HF: 50 W einem 10-Zoll-Tieftöner und einem 25 mm Druckkammer-... - Seite 6 GSR-Lautsprecher Handbuch...
-
Seite 7: Kapitel 2: Inbetriebnahme
In diesem Kapitel erfahren Sie, wie Sie Ihre GSR-Aktivlaut- Hängend sprecher aufstellen und anschließen. Für die Aufhängung oder das "Fliegen" von GSR10 und GSR12 Es enthält außerdem Audio-Anschlussdiagramme für ein paar gibt es fünf (5) M10-Fly-Points an Oberseite, Boden und Rück- gebräuchliche Konfigurationen. -
Seite 8: Netzanschluss
GSR18 Netzanschluss Der GSR18 sollte am Boden oder auf der Bühne platziert (Alle GSR-Modelle) werden. Stapeln Sie ausschließlich GSR10- oder GSR12-Lautsprecher auf dem GSR18, und verwenden Sie dafür GSR-Lautsprecher verfügen über eine automatische immer die Hochständer-Buchsen. Spannungs- kontrolle (110 V - 240 V). -
Seite 9: Konfigurationsdiagramme
Konfigurationsdiagramme Mikrofon anschließen (Nur GSR12 und GSR10) Die folgende Abbildung zeigt, wie ein Mikrofon mittels eines XLR- oder TRS-Kabels direkt an einen GSR12 oder GSR10 angeschlossen werden kann. Abbildung 1. An den Mikrofoneingang angeschlossenenes Mikrofon (in der Abbildung ein GSR12) Einsatz eines GSR12 oder GSR10 mit einem einzelnen Mikrofon: Drehen Sie die Pegelsteuerung an der Rückseite des Lautsprechers herunter (gegen den Uhrzeigersinn bis zum Minimum). -
Seite 10: Hintereinanderschalten Mehrerer Gsr10- Und Gsr12-Lautsprecher
Hintereinanderschalten mehrerer GSR10- und GSR12-Lautsprecher GSR-Lautsprecher verfügen sowohl über Ausgänge, als auch über Eingänge. Die "Thru"-Ausgabe-XLR-Buchsen dienen zur Hintereinanderschaltung mehrerer Lautsprecher im Ausgang von einer Quelle. Bei dieser Konfiguration wird eine Mono-Quelle (Mikrofon, Mischpult oder anderes Gerät) an den Eingang des ersten GSR-Lautsprechers angeschlossen. - Seite 11 Stapeln Bei Verwendung des GSR18-Subwoofers können Sie einen GSR-Lautsprecher mittels einer Lautsprecherstange (nicht im Lieferumfang enthalten) darüber montieren. Stapeln Sie nicht andere Lautsprecher direkt auf dem GSR18-Subwoofer, da diese aufgrund der Vibrationen herunterfallen könnten. Kapitel 2: Inbetriebnahme 7...
- Seite 12 Stereoverbindungen (GSR12 und GSR10) GSR12 und GSR10 können wie in der folgenden Abbildung gezeigt paarweise für Stereo-Beschallung eingesetzt werden. Abbildung 3. Verbindungen für Stereobetrieb So verbinden Sie ein Paar GSR-Lautsprecher für den Stereobetrieb: Drehen Sie die Pegelsteuerung an der Rückseite beider GSR-Lautsprecher gegen den Uhrzeigersinn bis zum Anschlag (Minimum).
- Seite 13 • Drehen Sie den Mode-Drehknopf zur Auswahl der geeigneten Voreinstellung (wenn Sie nicht sicher sind, welche, lassen Sie ihn auf Normal). Weitere Informationen finden Sie unter Modi für Lautsprecher-Voreinstellungen auf Seite 11. • Aktivieren Sie den HPF 75-Hz-Knopf (High-Pass Filter aktiviert), damit sich der Bass von GSR10/GSR12 nicht mit dem GSR18 überlappt.
- Seite 14 GSR-Lautsprecher Handbuch...
-
Seite 15: Kapitel 3: Hardware-Übersicht

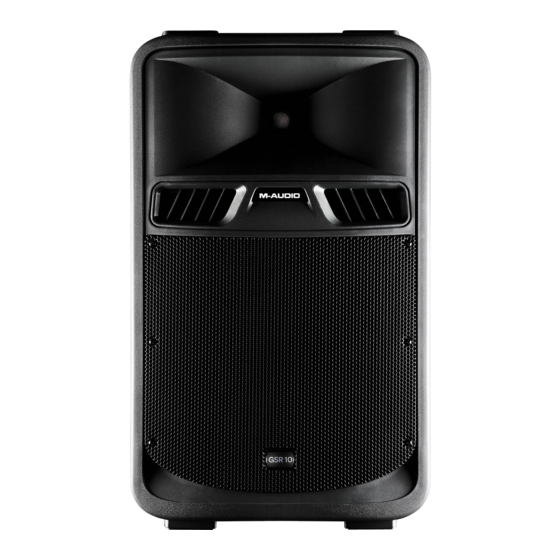

Fläche, auf der er aufsitzt, und verhindern durch Vibration verursachte Bewegung. M10-Fly-Points GSR10 und GSR12 haben an der Ober- und Unterseite der Box M10-Gewindebuchsen für Fly-Points und Montage. Vorderseite des GSR10 (links) und des GSR12 (rechts) Hochständer Diese Buchse an der Unterseite der GSR-Lautsprecher eignet sich für die Montage auf einem Standard 35 mm-Hochständer... -
Seite 16: Rückseite
Verwenden Sie ein XLR-Kabel, um die Thru-Buchse mit dem der die durch den GSR-Verstärker abgegebene Wärme ableitet. Eingang eines anderen GSR10 oder GSR12 zu verbinden. Der Die Kühlkörper dürfen während des Betriebs nicht verstellt Thru-Ausgang umgeht HPF und Mode-Selection (wird werden oder mit anderen Gegenständen in Berührung... -
Seite 17: Modi Für Lautsprecher-Voreinstellungen
13 Hochständer-Stabilisierungsschraube Modi für Lautsprecher-Voreinstellungen Diese Schraube sichert den GSR10 oder GSR12 auf einer GSR10- und GSR12-Lautsprecher sind an der Rückseite mit Stange, wenn der Lautsprecher auf einem Ständer montiert einem Mode Selector ausgestattet, mit dem Sie unter vier wird. -
Seite 18: Gsr18
Die Signal-LED leuchtet grün, wenn der GSR ein Eingangssignal erhält. Verwenden Sie diese Halterung zur Befestigung einer Standard Lautsprecherstange (nicht im Lieferumfang enthalten) für die Montage eines GSR10 oder GSR12 auf dem Subwoofer. 4 Peak-Anzeige LED Die Peak-LED leuchtet rot auf, wenn der Lautsprecher über- Griffe steuert wurde. - Seite 19 Frequenz für die Weiche zu Ihren Fullrange-"Tops" wie GSR10 oder GSR12 einstellen, um den Bassausgang zu maximieren. Da sowohl GSR10 als auch GSR12 über einen 75 Hz High-Pass-Knopf verfügen, wäre die ideale Frequenz für die Weiche zu den "Tops" 75 Hz. Hörumgebungen, "Tops"...
- Seite 20 GSR-Lautsprecher Handbuch...
-
Seite 21: Anhang A: Technische Spezifikationen
Anhang A: Technische Spezifikationen GSR10 Bidirektionales aktives Bassreflex-Design Frequenzgang +/– 3 dB: 72 Hz -16 kHz (Normal-Modus) Frequenzbereich 57 Hz - 18 kHz (–10 dB) (Normal-Modus) Frequenzweiche Muster: 90° H x 60° V nominal Übernahmefrequenz: 2,8 kHz 24 dB/Oktave (4. Ordnung) -
Seite 22: Gsr12
GSR12 Type Bidirektionales aktives Bassreflex-Design Frequenzgang +/– 3 dB: 53 Hz -20 kHz (Normal-Modus) Frequenzbereich 42 Hz - 22 kHz (–10 dB) (Normal-Modus) Frequenzweiche Muster: 90° H x 60° V nominal Übernahmefrequenz: 2,8 kHz 24 dB/Oktave (4. Ordnung) System-Nennleistung 300 W (Dauer), 600 W (Spitze) Max. -
Seite 23: Gsr18
GSR18 Aktiver Bassreflex-Subwoofer Frequenzgang +/– 3 dB 45 Hz - 100 Hz Frequenzbereich 40 Hz - 150 Hz (–10 dB) Frequenzweiche Low-Pass-Frequenz: variabel, 60 Hz - 150 Hz 24 dB/Oktave (4. Ordnung) System-Nennleistung 500 W (Dauer), 1000 W (Spitze) Max. Schalldruckpegel 129 dB Nominalimpedanz 8 Ohm... - Seite 24 GSR-Lautsprecher Handbuch...
-
Seite 25: Anhang B: Konformitätsinformation
Sie von den örtlichen Recycling-Behörden oder vom Händler, bei dem Sie das erklären hiermit alleinverantwortlich, dass das Produkt Produkt erworben haben. GSR10, GSR12, und GSR18 Teil 15 der FCC-Bestimmungen entspricht. Warnung gemäß Proposition 65 Der Betrieb unterliegt folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädliche Strahlung absondern,... -
Seite 26: Konformität Mit Sicherheitsvorschriften
15) Für netzbetriebene Geräte: Konformität mit Es darf keine Flüssigkeit auf das Gerät tropfen oder spritzen. Stellen Sie keine mit Flüssigkeit gefüllten Objekte (etwa Vasen) auf das Gerät. Sicherheitsvorschriften Achtung! Schützen Sie das Gerät vor Regen und Feuchtigkeit, um Feuer und Stromschläge zu vermeiden. - Seite 28 Avid Technischer Support (USA) Produktinformationen 5795 Martin Road Besuchen Sie das Online Support Informationen zu Unternehmen und Irwindale, CA 91706-6211, USA Center unter www.avid.com/support Produkten finden Sie auf unserer Website www.avid.com...
