SRM 21 RT2
//
Montage- und Anschlussanleitung / Sicherheitsrelaisbaustein
Mounting and wiring instructions / Safety relay module
Instructions de montage et de câblage / Bloc logique de sécurité
Istruzioni di montaggio e collegamento / Modulo relè di sicurezza
Instruções de montagem e instalação / Relés de segurança
Инструкция по монтажу и подключению / Релейный модуль безопасности

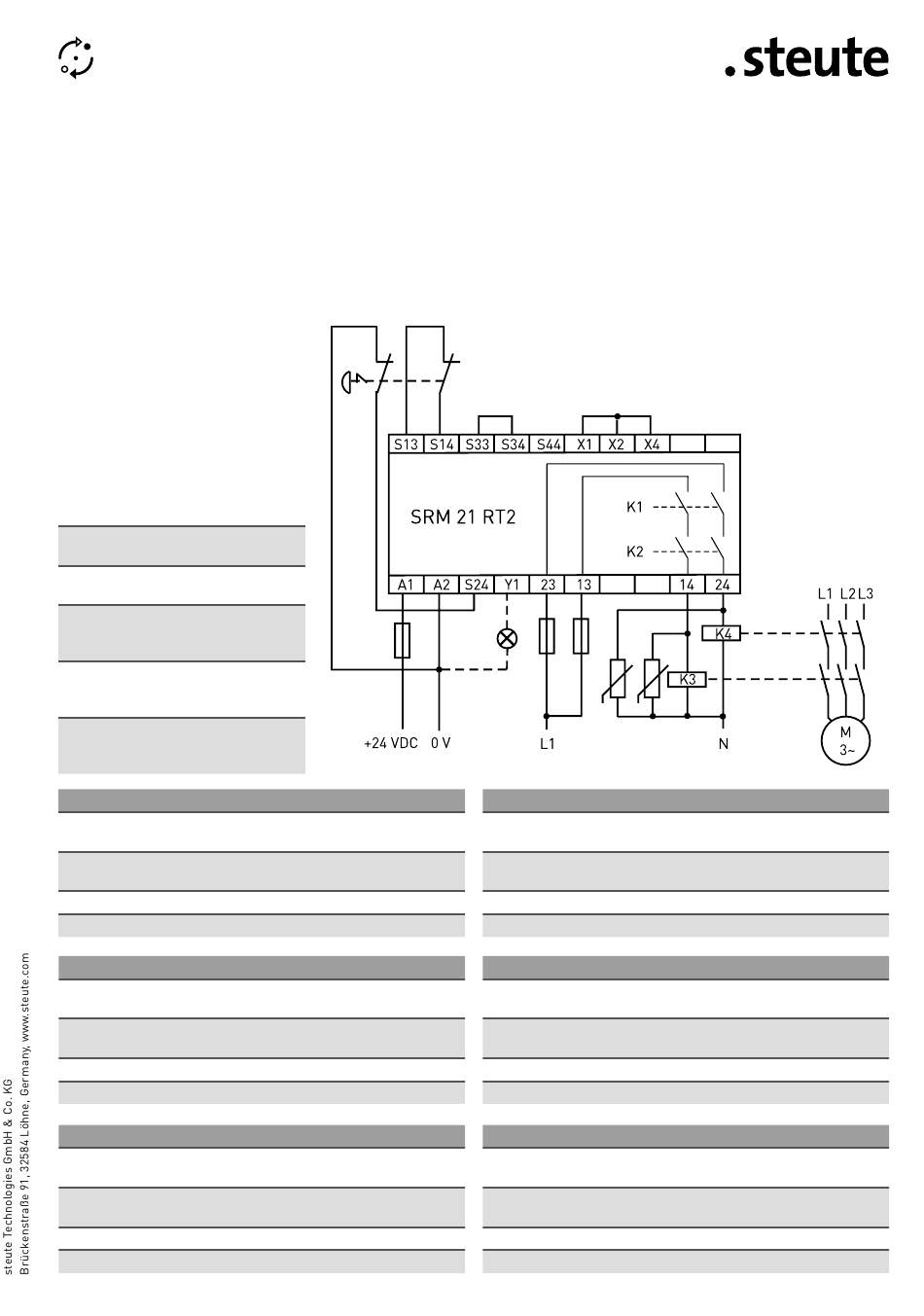

Schaltungsbeispiel 4
Wiring example 4
Exemple de raccordement 4
Esempio di circuito 4
Exemplo de comutação 4
Пример включения 4
Die dargestellten Schaltsymbole bezie-
hen sich auf den spannungslosen und
unbetätigten Zustand.
Contact symbols are shown for the
current-free and not actuated state.
Les contacts sont symbolisés récep-
teur hors tension et pas actionné.
I simboli di commutazione si riferi-
scono ad un ricevitore in assenza di
tensione ed in stato di riposo.
Os símbolos de comutação indicados
estão relacionados ao status inativo e
sem energia.
Представленные условные обозначе-
ния относятся к обесто чен ному и не
приведенному в действие состоянию.
Spezifikationen
Zweikanalig: Überwachung eines Not-Aus-Tasters mit 2 Öffner-
kontakten
Querschlusserkennung, automatischer Start und ohne
Rückführeingang
Bei Freigabe ist Y1 aktiv
Bis PL d
Specifications
Two-channel: monitoring of one emergency-stop push-button
with two NC contacts
Cross-wire detection, automatic start and without feedback
circuit
Y1 is active on release
Up to PL d
Spécifications
Deux canaux: surveillance d'un arrêt d'urgence avec 2 contacts
NF
Contrôle des court-circuits transversaux, fonction marche
surveillée et sans entrée de la boucle de retour
Lors de la validation, Y1 est actif
Jusqu'à PL d
Specificazioni
A due canali: controllo di un pulsante di arresto d'emergenza con
2 contatti NC
Riconoscimento di cortocircuito trasversale, Start automatico
e senza circuito di feedback
Se abilitato, Y1 è attivo
Fino a PL d
Especificações
Dois canais: monitoramento de um botão de emergência com
2 contatos NF
Reconhecimento de curto circuito, partida automática e sem
circuito de realimentação
Y1 está ativo na liberação
Até PL d
Cпецификации
Двухканальный: контроль кнопки аварийного выключения
с 2 нормально-замкнутыми контактами
Обнаружение перекрестного замыкания, автоматический старт
и бeз цепи обратной связи
Y1 активирован при разблокировании
До PL d
14 / 24
