Spewe 1900P Bedienungsanleitung
Mineralfaserschneidegerät
Technische Daten
Bezeichnung
Mineralfaserschneidegerät 1900 P
Einsatzgebiet
Schneiden von harten und mittelharten Stein- und Glaswollplatten
Artikel-Nr.
12071901
Schnittlänge
100 / 125 cm
Schnittdicke
bis 20 cm (mit Nachrüstsatz bis 30 cm)
Gesamthöhe
165 cm
Gewicht
12 kg
Schnittarten
Gerade
: bis max. 125 cm Länge
Schräge : über 45°
Gehrung : 45° bis Dämmstärke 12 cm
22.5° bis Dämmstärke 16 cm
Schnitt
Manuell, stromlos
Klinge
Länge 33cm, nachschleifbar
Patent registriert
Technische Änderungen vorbehalten, 06-2006dm
EU/UE
Konformitätserklärung
Declaration of confirmity
Déclaration de Conformité
Wir erklären, dass das Produkt
„Mineralfaserschneidegerät Mod. 1900P"
die Bestimmungen der EG-Richtlinie erfüllt.
Spewe Werkzeuge GmbH
D. Muntwyler
Geschäftsführer
Bedienungsanleitung
Mineralfaserschneidegerät
Typ 1900P
1
SICHERHEITSHINWEIS
Unsachgemässe Handhabung und ungenügende
Aufmerksamkeit können, beim Umgang mit scharfen
Werkzeugen, zu Verletzungen führen.
Bitte Bedienungsanleitung vor der ersten
Inbetriebnahme aufmerksam lesen.
(Mod.2006)

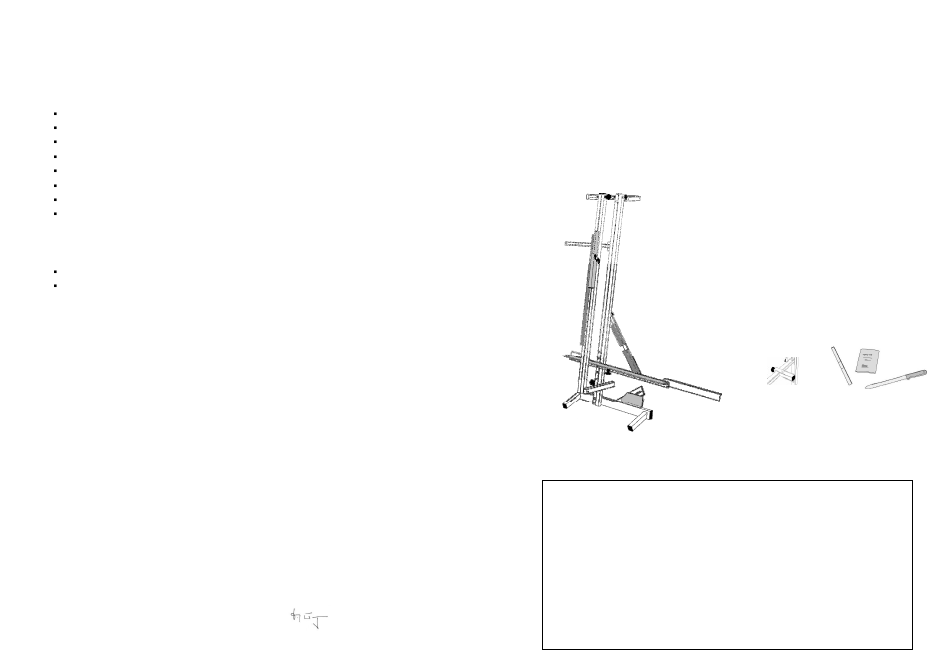

Lieferumfang:
1.
Schneidegerät
2.
Plattenanschlag Klein
3.
Ersatzklingen(3 Stk. in Box)
4.
Bedienungsanleitung
5.
Dämmstoffmesser
3
4
2
5
Verwandte Anleitungen für Spewe 1900P
Inhaltszusammenfassung für Spewe 1900P
- Seite 1 Declaration of confirmity Déclaration de Conformité Unsachgemässe Handhabung und ungenügende Wir erklären, dass das Produkt Aufmerksamkeit können, beim Umgang mit scharfen „Mineralfaserschneidegerät Mod. 1900P“ Werkzeugen, zu Verletzungen führen. die Bestimmungen der EG-Richtlinie erfüllt. Spewe Werkzeuge GmbH D. Muntwyler Bitte Bedienungsanleitung vor der ersten Geschäftsführer...
- Seite 2 Einstellung / Justierung Ersatzteilliste 1900P Artikel-Nr. Bezeichnung Dämmstärken-Einstellung OBEN 15190101 Anschlag komplett 15071032 Kunststoffschraube M10x16mm, schwarz Schneidführung (1) anheben bis Hebelarm waagrecht 15190102 Anschlagstab links mit Skala steht , Klemmhebel (2) fixieren. Rote Flügelgriffe (3) 15190103 Dämmplattenführung C-Profil Alu lösen, Schneidführung (1) gemäss gelber Skala auf zu 15190133 Plattenauflagestütze...
- Seite 3 Ersatzteile 1900P Einstellung 6a / 6b Einstellung Klingenlänge Klingenhalter ca. in 45° -Neigung an vordere Schneidführung halten (12). Schraube (13) lösen, Klinge soweit ausziehen, bis Klingenspitze ca. 2 cm bei hinterer Schneidführung vorsteht (14). Klemmdruck - Einstellung Mittels Flügelgriff (15) kann die Schlitz-breite und somit der Klemmdruck (16) eingestellt werden.
- Seite 4 Einstellung Schnitte / Zubehör Schnittvorbereitung Gehrungsschnitt Gewünschte Gehrung auf Dämmplatte übertragen. Schneidführung (1) an Kugel anheben. Platte soweit abschwenken, bis Gehrungsmass mit Dämmplatte einlegen und auf gewünschtes Schnittverlauf (1) übereinstimmt. (Bei starken Zuschnittmass vorschieben. Gehrungsschnitten muss das Durchgangmass (A) Schneidführung an Dämmplatte anpressen. gem.
