Spewe 1900P Bedienungsanleitung Seite 2

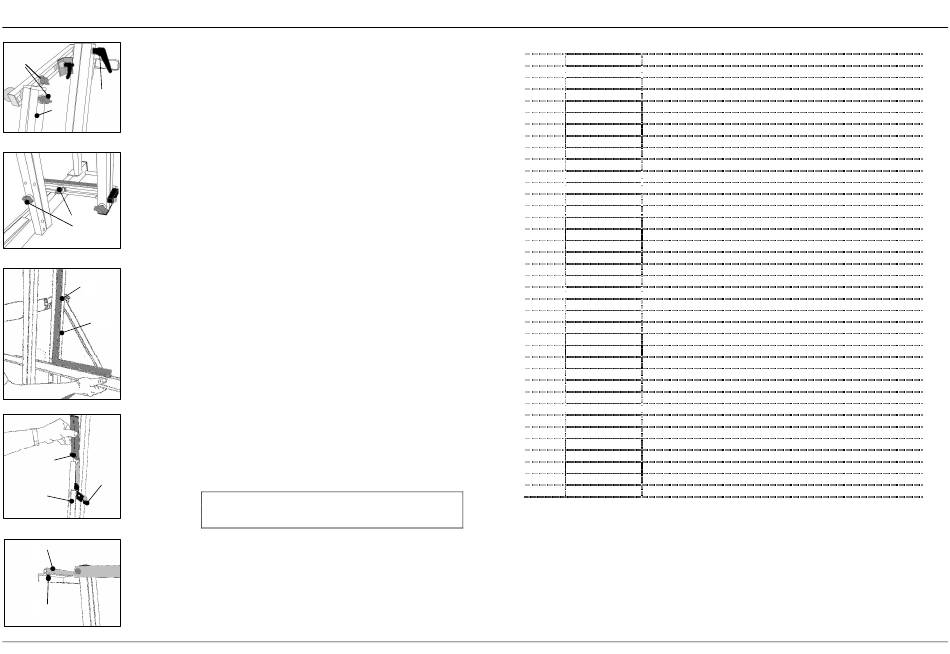

Einstellung / Justierung
3
2
1
4
5
6
7
8
9
11
10
1
Dämmstärken-Einstellung OBEN
Schneidführung (1) anheben bis Hebelarm waagrecht
steht , Klemmhebel (2) fixieren. Rote Flügelgriffe (3)
lösen, Schneidführung (1) gemäss gelber Skala auf zu
schneidende Dämmdicke schieben und Flügelgriffe
wieder fixieren.
Dämmstärken-Einstellung UNTEN
Rote Flügelgriffe (4) lösen, vordere Schneidführung
gemäss Skala auf zu schneidende Dämmdicke schieben
und beide Flügelgriffe wieder fixieren.
Schnittwinkel-Justierung
Genaue Justierung erfolgt mit Hilfe eines Winkels oder
einer neuer Dämmplatte.
Winkel oder Dämmplatte auflegen, Flügelgriff (5) lösen,
Plattenauflage entsprechend korrigieren und Flügelgriff
wieder fixieren. Unterer Stellreiter (6) lösen, bis an
Flügelgriff (5) schieben und fest fixieren.
Somit bleibt die 90° -Justierung auch nach einem
Schrägschnitt weiter bestehen.
Klingenschutz
Rändelschraube (7) lösen und Klingenschutz entnehmen.
(Klinge freigelegt)
Schraube (8) ca. ½ Umdrehung lösen, Klingenhalter (9)
aus Parkposition heben, Zuschnitt tätigen. Nach erfolgtem
Schnitt kann das Messer an diesem Ort wieder geparkt
und für weitere Zuschnitte entnommen werden.
Um Schnittverletzungen vorzubeugen wird empfohlen
den Klingenschutz bei Transporten immer
aufzusetzen.
Klingenschutzdepot
Rändelschraube (10) des Klingenschutzes (11) in den
Schlitz der oberen Wandabstützung schieben und
fixieren.
Nr. Artikel-Nr. Bezeichnung
1 15190101 Anschlag komplett
1a 15071032 Kunststoffschraube M10x16mm, schwarz
2 15190102 Anschlagstab links mit Skala
3 15190103 Dämmplattenführung C-Profil Alu
3a 15190133 Plattenauflagestütze
15190005 Flügelgriff schwarz / rot (mit M6 Innengewinde)
4 15190006 Flügelgriff schwarz M8
15190104 Flügelschraube schwarz M6 x (Länge angeben)
5 15190105 Fuss
6 15400005 Klemmhebel gross
6a 15350011 Klemmhebel klein
6b 15190133 Feststeller mit Klemmhebel
7 15190107 Gehrungslehre komplett
8 15190108 Gehrungsstab
9 15190109 Klingenabstreifer auf schwenkbarer Stütze
10 15190110 Klingenhalter komplett
11 15190111 Klingenhalter, Klemmbacke klein
12 15190112 Klingenhalter, Klemmbacke mit Zunge
13 15190113 Klingenhalter, Parkplättli
14 15190114 Klingenhalter, Schraube zur Klingenfixierung
15 15190115 Klingenschutz
16 15190116 Kugel gross, schwarz
17 15190117 Kunststoffplatte weiss zu Plattenauflage
18 15190118 Plattenauflage komplett mit Verlängerung
19 15190119 Schneidführung Hinten Rechts, C-Profil
20 15190120 Schneidführung Hinten Links, Rohr
21 15190121 Schneidführung Vorne Links, Rohr
22 15190122 Schneidführung Vorne Rechts, Rohr
23 15190123 Schraube für Klingenhalter
24 15190124 Schwenkarm oben mit Achse und Kugel
25 15190125 Schwenkarm unten mit Achse
26 15350015 Skala links 50 cm
27 15350014 Skala rechts 100 cm
28 15190126 Verlängerung zu Plattenauflage
29 15190127 Wandabstützung
30 15190128 Winkel zu Gehrungslehre mit Flügelgriff
14070033 Ersatzklingen 33cm, 5 Stk
14070034 Ersatzklingen 33 cm, 10 Stk
Zubehör zum Mineralfaserschneidegerät
Freistellstütze Zum Freistellen des Gerätes (für Zuschnitte im Flachdachbereich)
⇒
Einfache Montage. (Art.-Nr. 14070041)
Nachrüstsatz 30cm Für Zuschnitte bis 30 cm Dicke. Lieferumfang: 2 Hebelarme 38 cm mit Achse.
⇒
Art.-Nr. 14070042
Klingen 50cm Für Schnitte über 20 cm Materialdicke. Box mit 3 Klingen Art.-Nr. 14070035
⇒
Dämmstoffmesser mit Holzgriff, Doppelschneidige Klinge, L= 28 cm,
⇒
Sägeschliff für dichte und harte Dämmstoffe,
Wellenschliff für weiche und leichte Dämmstoffe.
Set mit 3 Messer Art.-Nr. 14070046
Ersatzteilliste 1900P
Box mit 5 Klingen Art.-Nr. 14070036
