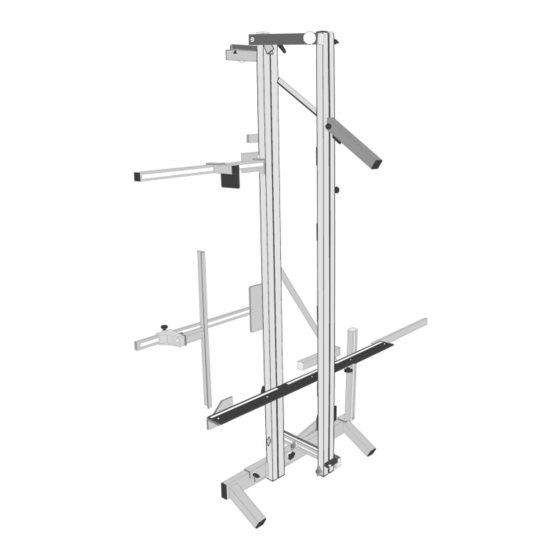

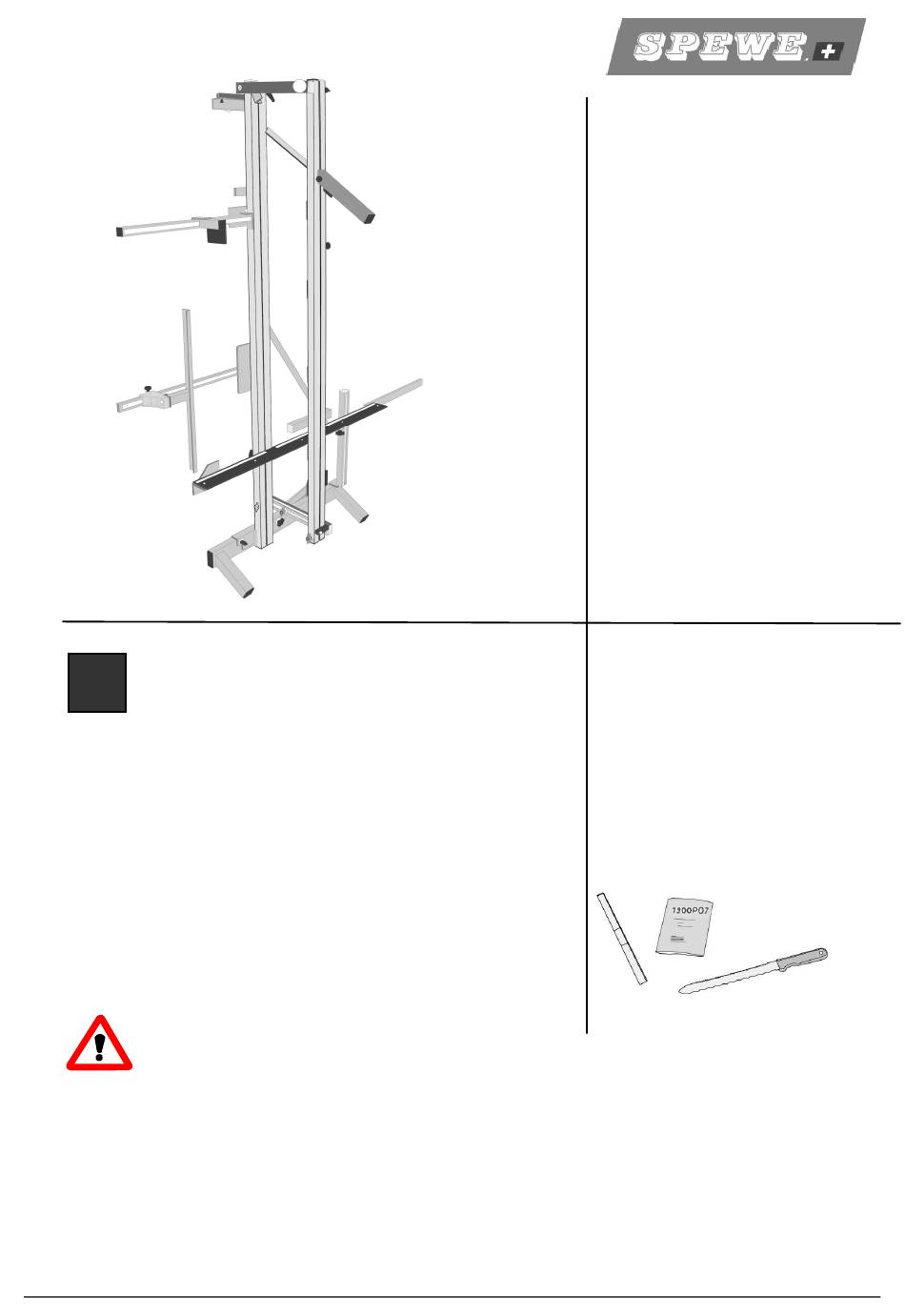

Mineralfaser-Schneidegerät
D
Anleitung Aufbau / Einstellung
Schnitte
Technische Daten
Lieferumfang:
1. Schneidegerät mit Klingen-
2. Ersatzklingen (3 Stk) in Box
3. Bedienungsanleitung Deutsch
4. Dämmstoffmesser
Sicherheitshinweis
Unsachgemässe Handhabung und ungenügende Aufmerksamkeit
können, beim Umgang mit scharfen Werkzeugen, zu Verletzungen
führen.
Diese Bedienungsanleitung muss vor der ersten Inbetriebnahme
aufmerksam gelesen werden.
1901160 / 05-2015 Spewe AG | CH-5326 Schwaderloch | www.spewe.ch
Aufbau / Justierung / Einstellung
halter, Anschlag klein & Gross
1900P-21
Mineralfaser-
Schneidegerät
Mod. 2015
Art.-Nr. 1000043
2-3
4-5
6
2
3
4
2
Werbung
Verwandte Anleitungen für Spewe 1900P-21
Inhaltszusammenfassung für Spewe 1900P-21
- Seite 1 Sicherheitshinweis Unsachgemässe Handhabung und ungenügende Aufmerksamkeit können, beim Umgang mit scharfen Werkzeugen, zu Verletzungen führen. Diese Bedienungsanleitung muss vor der ersten Inbetriebnahme aufmerksam gelesen werden. 1901160 / 05-2015 Spewe AG | CH-5326 Schwaderloch | www.spewe.ch Aufbau / Justierung / Einstellung...
- Seite 2 Aufbau Schneidegerät auspacken und auf Boden legen 1. Fuss montieren, Gerät aufstellen und an Wand anlehnen. 2. Roter Flügelgriff lösen und Plattenauflage abschwenken. 3. Skalastab aufklappen. 4. Skalastab abschwenken. 5. Anschlag von Parkpositionen 5a nehmen und auf Skalastab 4 aufsetzen. Justierung 6.
- Seite 3 Einstellung Einstellung Klingenlänge Klingenhalter in 45°-Neigung an vordere Schneidführung halten. 12. Schwarze Schraube an Klingenhalter lösen, Klinge soweit vorziehen bis sie bei hinterer Schneidführung ca. 2 cm vorsteht. Ändern der Schnittlänge: Werkseinstellung Schnittlänge = 100 cm Schnittlänge kann durch Versetzen der Plattenauflage in untere Lochposition (15) auf 125 cm verlängert werden.
- Seite 4 Schnitte Schnittvorbereitung Schneidführung (1) an Kugel anheben. Dämmplatte einlegen und auf gewünschtes Zuschnittmass vorschieben. Schneidführung an Dämmplatte anpressen. (Dämmplatte ist nun rutschsicher im Gerät eingeklemmt.) Kleiner Klemmhebel (2) lösen und Feststeller an hintere Führung drücken. Somit klappt die vordere Führungsschiene nie weiter ein, als die eingestellte Dämmdicke.
- Seite 5 Schnitte Gehrungslehre montieren Flügelschraube (1) hinter Fuss lösen, Gehrungs- lehre entnehmen und unter der Plattenauflage schräg einschieben und fixieren (2). Diese Lehre kann auch als zusätzliche Plattenauflage bei dicken Dämmplatten genutzt werden. (Kein Kippen der Dämmplatte) Gehrungsschnitt Gewünschte Gehrung auf Dämmplatte über- tragen.
-
Seite 6: Technische Daten
Technische Daten Bezeichnung Mineralfaserschneidegerät 1900P-21, Mod. 05-2015 Einsatzgebiet Schneiden von harten und mittelharten Stein- und Glaswollplatten Artikel-Nr. 1000043 Schnittlänge 100 / 125 cm Schnittdicke 8cm bis 20 cm Gesamthöhe 162 cm Gewicht 12 kg Schnittarten Gerade : bis max. 125 cm Länge Schräge...
