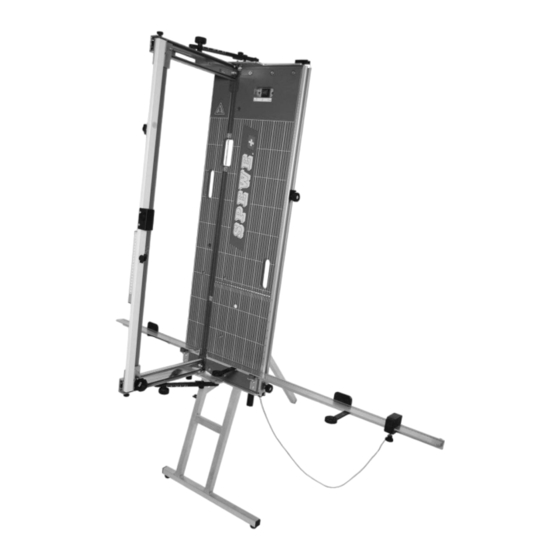

Spewe Isoturbo 5305S-30 Bedienungsanleitung
Quicklinks
Glühdraht-Schneidegerät
D
Rezalna naprava za vročo žico
SI
Rezač s usijanom žicom
HR
Řezačka se žhavicím drátem
CZ
1903284 | 08-2013 | Spewe.ch
Sicherheitshinweise
Bedienungsanleitung
Ersatzteilliste
Varnostna navodila
Navodila za uporabo
Nadomestni deli
Sigurnosne upute
Upute za uporabu
Zamjenski dijelovi
Bezpečnostní pokyny
Návod k obsluze
Seznam náhradních dílů
Isoturbo
2
3-11
12
2
3-11
12
2
3-11
12
2
3-11
12
®
5305S-30
Isoturbo
5305S-30
Mod. 2011
Art.-Nr. 1000011 (EU)
Art.-Nr. 1000020 (EU)
Art.-Nr. 1000156 (EU)
®
1
Verwandte Anleitungen für Spewe Isoturbo 5305S-30
Inhaltszusammenfassung für Spewe Isoturbo 5305S-30
- Seite 1 Varnostna navodila Navodila za uporabo 3-11 Nadomestni deli Rezač s usijanom žicom Sigurnosne upute Upute za uporabu 3-11 Zamjenski dijelovi Řezačka se žhavicím drátem Bezpečnostní pokyny Návod k obsluze 3-11 Seznam náhradních dílů ® Isoturbo 5305S-30 1903284 | 08-2013 | Spewe.ch...
- Seite 2 Sicherheitshinweise - Vorwort Diese Anleitung ist die Grundlage zur Bedienung des Glühdraht-Schneidegeräts. Sie verdient Ihre volle Aufmerk- samkeit. Bevor Sie mit irgendwelchen Arbeiten an oder mit dem Gerät beginnen, verpflichten wir Sie, die vorliegende Anlei- tung und die separaten Sicherheitsbestimmungen bis zum Schluss sorgfältig durchzulesen. Bestehen irgendwel- che Unklarheiten, sprechen Sie uns umgehend dazu an.
- Seite 3 [2]. Na lešení lze zařízení položit na patro lešení a bez montáže opřít o stěnu. Noha směřující dopředu umožňuje, aby zařízení využilo prostor mezi stěnou a patrem lešení. Tím se na lešení dosáhne většího prostoru pro průchod. ® Isoturbo 5305S-30 1903284 | 08-2013 | Spewe.ch...
- Seite 4 Inbetriebnahme | Nastavitev naprave | Priprema uređaja | Uvedení do provozu Griffschraube [6] oben und unten lösen, Schneidbügel- Transportsicherung [7] entriegeln und Schneidbügel [8] aufklappen. Griffschrauben [6] wieder festziehen. Sprostite ročni vijak [6] na vrhu in dnu, odklenite varnostni zapah za transport na rezalnem loku [7] in zložite rezalni lok [8].
- Seite 5 Premaknite drsnik [14] na drsnik [9] in zaklenite. Zdaj bo poševni odrezek nastavljen za ponavljajoče rezanje. Rez vdolbine/spoja: Izvlecite rezalno sponko na želeno širino vdolbine ter malce privijte zgornje in spodnje vijake [16], ki določajo globino [15]. ® Isoturbo 5305S-30 1903284 | 08-2013 | Spewe.ch...
- Seite 6 Schnittvarianten | Različice rezanja | Varijante rezova | Varianty řezů Ravni rez: Izolacijsku ploču postavite na prihvatnu letvu, izvucite rezni luk, pomaknite izolacijsku ploču na dimenzije reza ili zadani rez i gurajte luk kroz ploču. Zbog smanjenja proizvedenog dima molimo vas da nakon završenog rezanja isključite uređaj.
- Seite 7 Nastavení úhlu řezu Přesný řez 90° lze nastavit prostřednictvím přiloženého rozvidleného klíče pomocí přenastavení jezdce [20]. Lišty uložení materiálu lze nastavit prostřednictvím šroubu [21] vlevo a vpravo a posléze zajistit pomocí čtverhranné matice. ® Isoturbo 5305S-30 1903284 | 08-2013 | Spewe.ch...
- Seite 8 Störungsursachen | Vzroki okvar | Uzroci smetnji | Příčiny poruch Störungsursachen / Störungsbehebung - Kontakte Der Stromverlauf vom Transformator zum Glühdraht erfolgt über die obere und untere Kabellitze [27] direkt auf das vordere Scharnierprofil. Bei Kontaktproblemen (Wackelkontakt etc.) prüfen Sie bitte den Sitz der Kabelverbindungen und reinigen Sie die Kugelrollschienen und Drahtfüh- rungsrollen.
- Seite 9 [24] a dolní váleček vedení drátu [25] a řádně jej napněte otáčením cívky s drátem [22]. (délka tažné pružiny = cca 8 cm). Dotáhněte křídlové držadlo. Max. Min. ® Isoturbo 5305S-30 1903284 | 08-2013 | Spewe.ch...
- Seite 10 Auflageschiene links mit Skala und Verbreiterung 2 1900669 Auflageschiene rechts mit Skala und Verbreiterungen 3 1900655 Elektrogehäuse mit Dose 4 1900729 Freistellstütze Holzbrett Blau „SPEWE“, mit Verstärkungsleisten & 5 1901234 Kabelkanal 6 1900662 Kugelführung Oben, mit Haltewinkel, Zugfeder 7 1900663 Kugelführung Unten, mit Haltewinkel...
