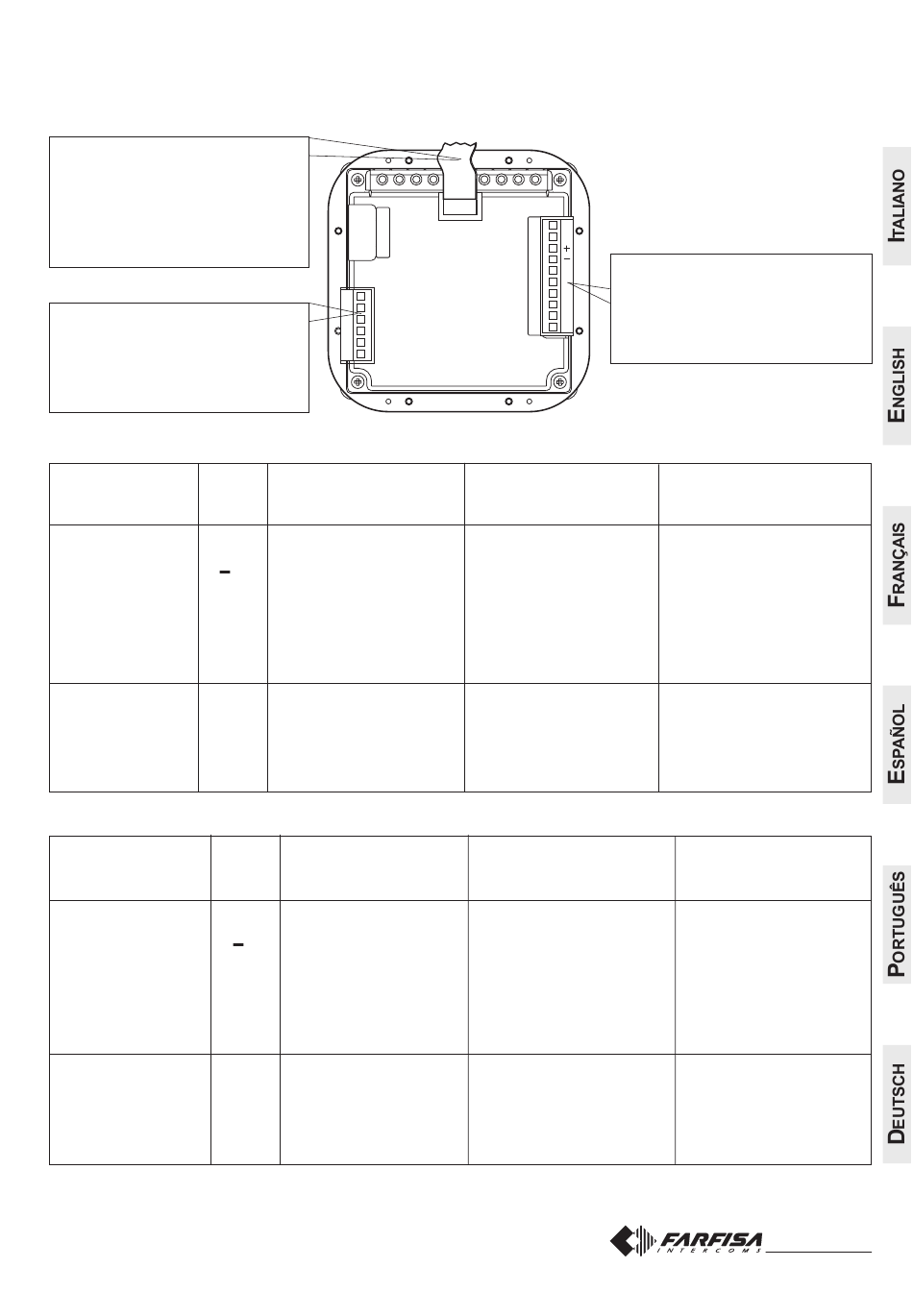

Morsettiere di connessione
Connection terminal boards
Borniers de connexion
al JP1 del primo modulo codifica 4244
to the JP1 of the first 4244 code module
au JP1 du première module codifié 4244
al JP1 del primer módulo 4244
ao JP1 do primeiro módulo 4244
zur JP1 des ersten Moduls 4244 an-
schließen
al gruppo fonico
to the speaker unit
au module phonique
al grupo fónico
ao grupo fônico
Zur Türfreisprecheinrichtung
Tipo di collegamento
Morsetti
Type of connection
Terminals
Type de connexion
Bornes
F1
alla colonna
F2
montante
+
to riser
DB
SV
a la colonne de
EC
paliers
RV
S1-S2
1
al gruppo fonico
2
to the audio group
3
au module phonique
4
P1
P2
Tipo de conexión
Bornes
Tipo de ligação
Terminais
Anschlußart
Klemmen
a la columna montante
à coluna montante
Zur Steigleitung
al grupo fónico
ao porteiro eléctrico
Zur Türfreisprechein-
richtung
Bornes de conexión
Terminais de conexão
Anschlußklemmenbretter
1
2
3
4
P1
P2
Caratteristiche
fonia dagli interni
fonia verso gli interni
massa
ingresso alimentazione
linea dati
comando accensione video
comando scambiatore
comando spegnimento video
contatti apertura serratura
fonia verso il gruppo fonico
fonia dal gruppo fonico
uscita alimentaz. +12V-0,2A
massa fonica
1° pulsante di chiamata
2° pulsante di chiamata
Características
F1
audio de los interiores
F2
audio hacia los interiores
masa
+
entrada alimentación
DB
entrada línea datos
SV
mando para encender el vídeo
EC
mando conmutador
RV
mando para apagarlo
S1-S2
contactos apertura cerradura
1
audio hacia el grupo fónico
2
audio del grupo fónico
3
salida alimentación +12V-0,2A
4
masa audio
P1
1° pulsador de llamada
P2
2° pulsador de llamada
F1
F2
all'impianto da realizzare
DB
to the installation to be made
P1
RV
à l'installation que l'on veut réaliser
EC
S1
a la instalación a realizar
S2
à instalação a ser realizada
Zur Anlage
Characteristics
audio from extensions
audio to extensions
ground
power supply input
data line
video switching-on command
exchanger command
video switching-off command
door-opening contacts
audio to speaker unit
audio from speaker unit
power supply outp.
+12V-0.2A
audio ground
st
1
call push-button
2
nd
call push-button
Características
fonia dos apartamentos
fonia aos apartamentos
massa
entrada de alimentação
entrada de linha de dados
comando de acendimento video
comando de comutador
comando de desligamento
contactos de abertura fechadura
fonia aos porteiro eléctrico
fonia do porteiro eléctrico
saída de alimentação +12V-0,2A
massa fônica
1° botão de chamada
2° botão de chamada
Caractéristiques
phonie depuis les internes
phonie vers les internes
masse
entrée alimentation
ligne de données
commande mise sous tension vidéo
commande inverseur
commande mises hors tension
contacts ouverture gâche
phonie vers le module phonique
phonie depuis le mod. phonique
sortie alimentation +12V-0,2A
masse phonique
1
er
bouton-poussoir d'appel
2
ème
bouton-poussoir d'appel
Merkmale
Sprechübertragungsleitung
Sprechempfangsleitung
Masse
Versorgungseingang
Eingang Datenleitung
Befehl zur Videoeinschaltung
Befehl für Umschalteinrichtung
Befehl zur Ausschaltung
Türöffnungskontakte
Sprechempfang
Sprechübertragung
Versorgungsausgang +12V-0.2A
Masse Sprechleitung
1es Ruftaste
2es Ruftaste
Mi 2294/1
