BEI ANSCHLUSS AN EINEN VIDEORECORDER OHNE JLIP-
BUCHSE
Wenn der verwendete Videorecorder keine JLIP-Buchse besitzt, an der zum Camcorder
mitgelieferten Fernbedieneinheit den Videorecorder-Herstellercode eingeben. Hierauf kann die
Fernbedieneinheit zur Schnittsteuerung eingesetzt werden.

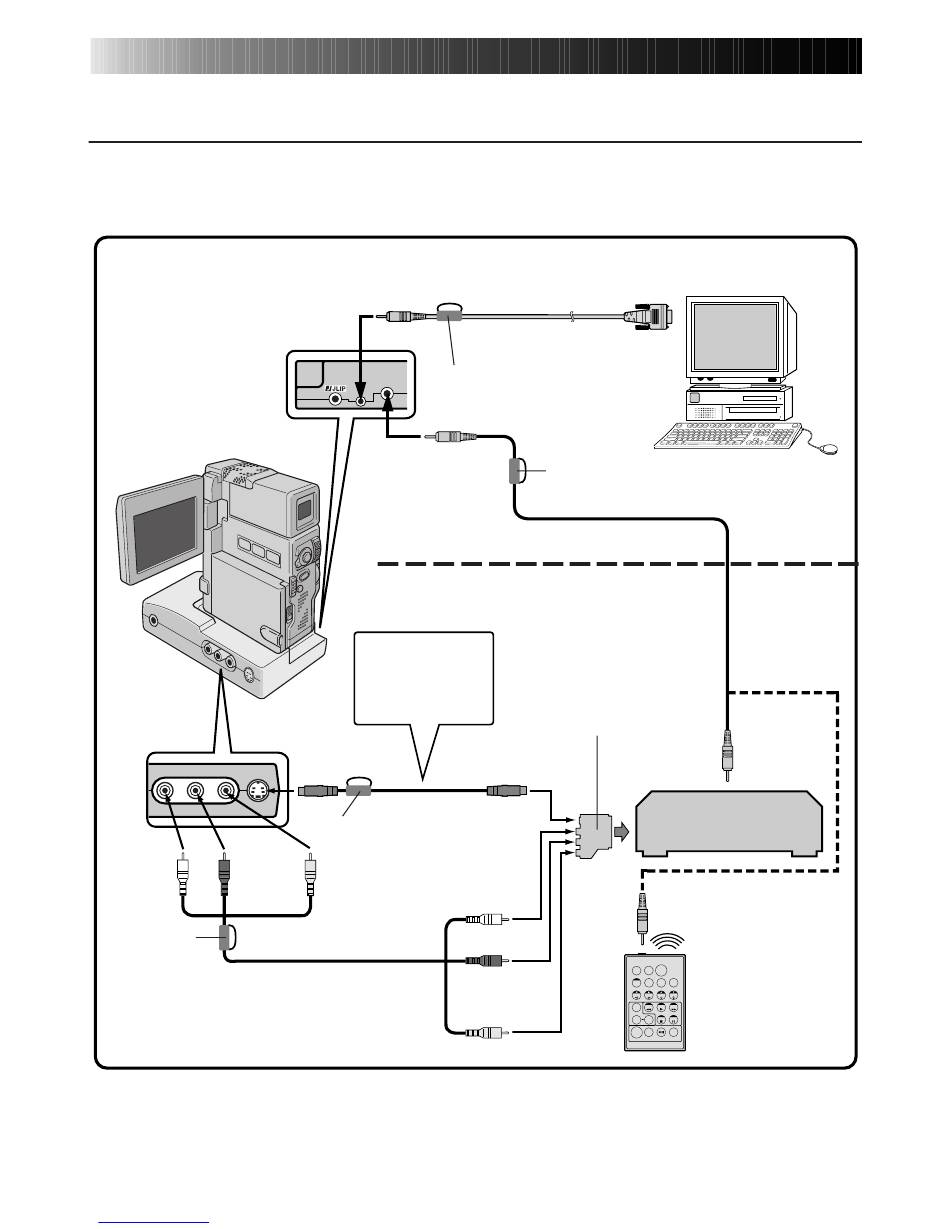

Bei Verwendung der JLIP Video Capture-
Software:
Camcorder
Weiß an
AUDIO L
Kabelfilter
Downloaded from www.Manualslib.com
An PC-Buchse
Verwenden, wenn
der Videorecorder
einen S-VIDEO-
Eingang besitzt.
An S OUT-
Buchse
Kabelfilter
Rot an Gelb an
AUDIO R VIDEO
AV-Kabel
(mitgeliefert)
manuals search engine
ANSCHLÜSSE (Forts.)
PC-Anschlußkabel
(mitgeliefert)
Kabelfilter
An EDIT-Buchse
Kabelfilter
Schnittsteuerkabel (mitgeliefert)
Bei Verwendung der JLIP Video
Producer-Software:
Wenn Ihr Videorecorder
eine SCART-Buchse
besitzt, den Kabeladapter
verwenden (nur PAL).
An S-VIDEO-
Eingang
S-VIDEO-Kabel
(mitgeliefert)
Weiß an
AUDIO L
Rot an
AUDIO R
Gelb an VIDEO
An COM-Port
(RS-232C)
PC
An
Pause-
Eingang
Videorecorder
(Aufnahmegerät)
Hier anschließen,
wenn der
Aufnahmerecorder
keinen Fernbedien-
Pause-Eingang
T W
besitzt.
Fernbedieneinheit
zum Camcorder
(mitgeliefert)
