Assa Abloy EH Exit-Controller Installations- Und Montageanleitung Seite 5

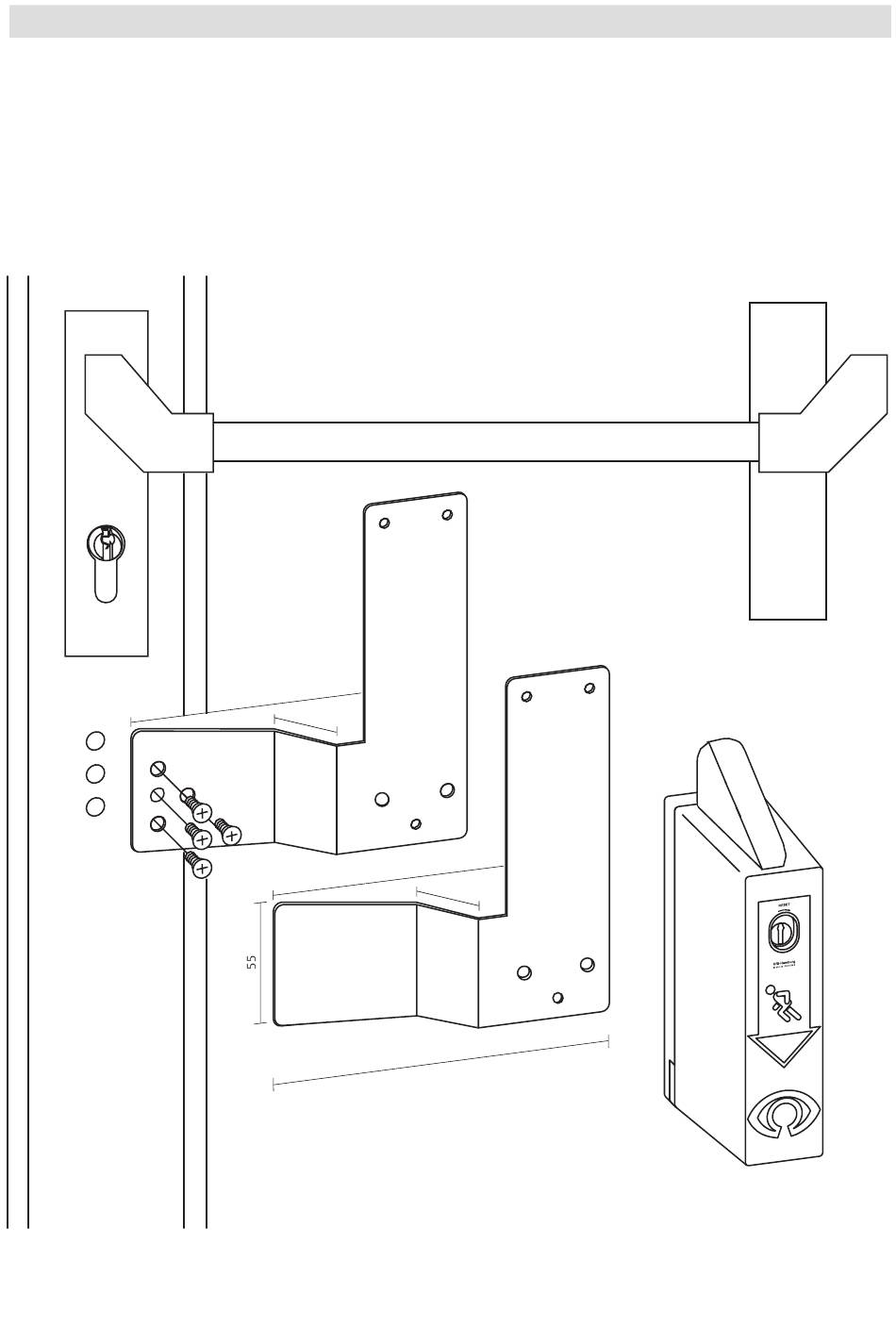

Montage an Panikstange
1. Die Montageplatte so unter den EH Exit-Controller halten, dass der EH Exit-Controller die richtige
Lage zurPanikstange hat. Die Bohrungen der Montageplatte müssen auf den Rahmen liegen.
2. Die Bohrungen anzeichnen und die erste Platte an den Rahmen mit 4 Schrauben befestigen.
3. Die zweite Platte so über die erste Platte legen, dass die 4 Schrauben verdeckt sind.
4. Nun den EH Exit-Controller in den Bohrungen der Montageplatten befestigen.
Ø 7 .5 m m
1 .5 m m
b e id s e it ig
S e n k u n g
M 5
1 1 8
5 0
r c h f ü h r u
K a b e ld u
M 5
1 1 8
M 5
M 5
M 5
Ø 7 m m
n g
5 0
Ø 7 m m
r c h f ü h r u
K a b e ld u
M 5
1 7 0
n g
