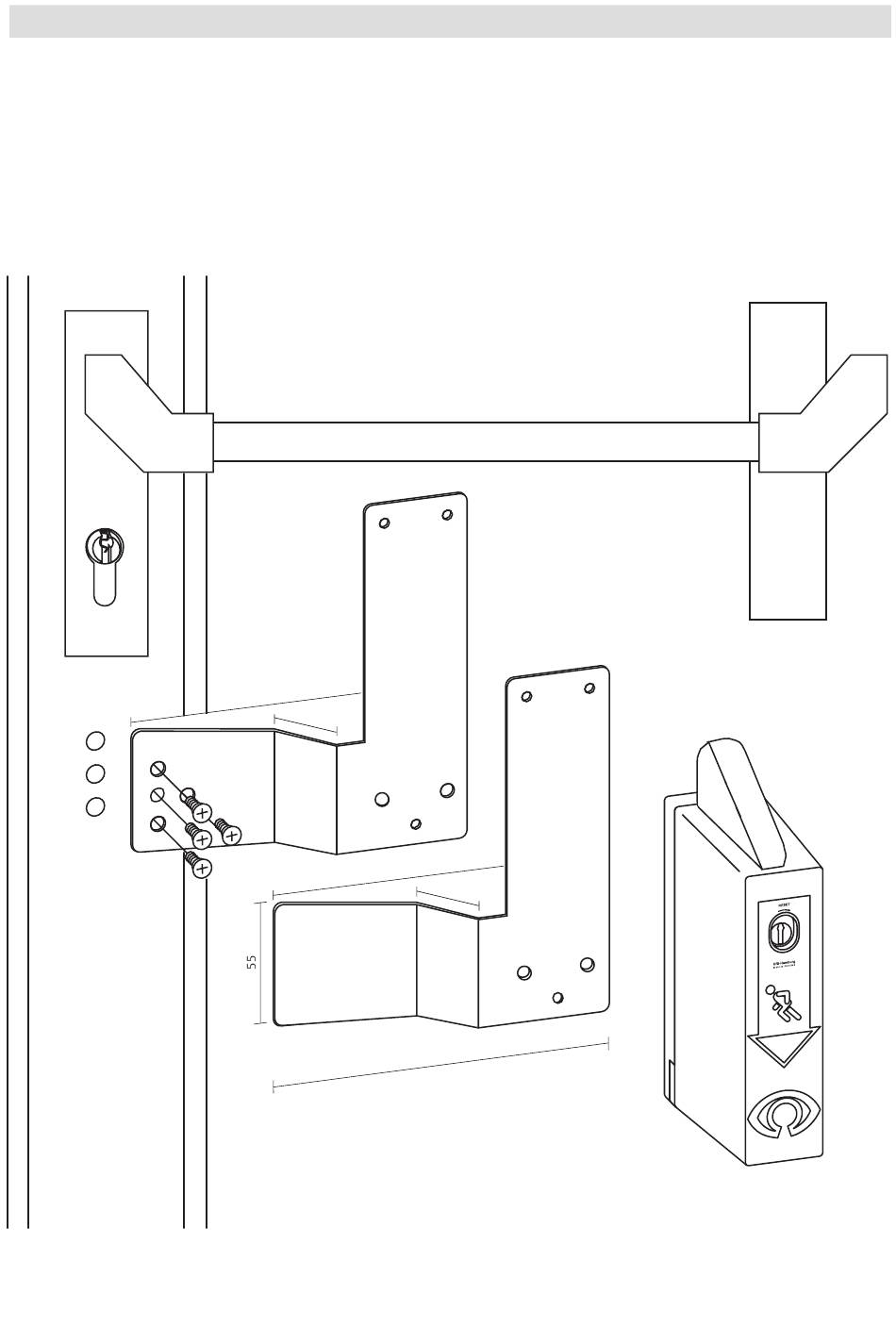

Montage pour garniture antipanique
1. Maintenir la plaque de montage ainsi sous l'EH Exit-Controller afin d'obtenir la bonne distance entre
la barre antipanique. Les perçages de la plaque de montage doivent se trouver sur le cadre.
2. Marquer les trous de perçage et fixer la plaque 1 au cadre avec 4 vis.
3. Poser la plaque sur la première si bien que les 4 vis soient cachées.
4. Ensuite monter l'EH Exit-Controller dans les trous de fixation de la plaque de montage.
Ø 7 .5 m m
c ô t é s
d e s d e u x
1 .5 m m
c h a n f r e in
M 5
1 1 8
5 0
p a s s a g e
M 5
1 1 8
M 5
M 5
M 5
Ø 7 m m
d e c â b le
5 0
Ø 7 m m
d e c â b le
p a s s a g e
M 5
1 7 0
