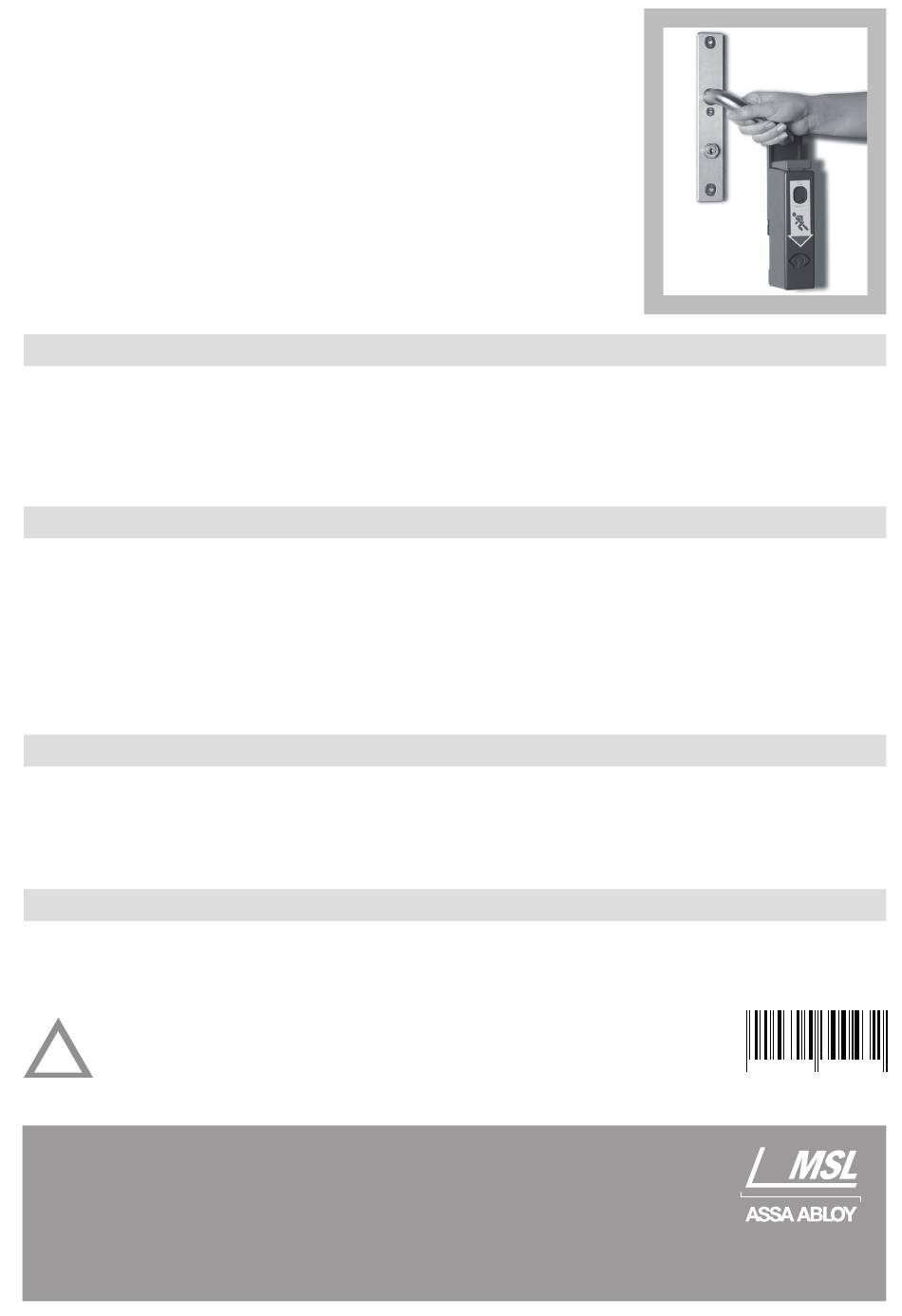

EH Exit-Controller
Installations- und Montageanleitung
Wichtige Informationen
Lieferung
Im Lieferumfang sind enthalten:
Lieferung bauseits:
Zylindertypen
KABA
Einbau-RZ-Halbzylinder
KESO
Einbau-RZ-Halbzylinder
KESO
Einbau-PZ-Halbzylinder
SEA
Einbau-PZ-Halbzylinder
Wichtige Montagehinweise
Bei der Beschlagslösung mit Rosetten sollte folgender Montagewinkel verwendet werden:
TYP Nr.828.101 grün / RAL 6029
Bei der Beschlagslösung mit SL-Langschildern sollte folgender Montagewinkel verwendet werden:
TYP Nr.828.102 grün / RAL 6029
Wartungshinweise
Der EH Exit-Controller sollte im Zuge der jährlichen anfallenden Sicherheitsinspektion der Notaus-
gangstür zusammen mit dem Panikschloss gewartet werden, damit gewährleistet wird, dass das Gerät
immer einwandfrei funktioniert und die Batterie eine ausreichende Leistung besitzt.
Hinweis: Nach der Vorführung des EH Exit-Controllers
i
ASSA ABLOY (Schweiz) AG
Schlosstechnik
Laufenstrasse 172
4245 Kleinlützel
SCHWEIZ
DF30030043_2016
EH Exit-Controller TYP
Piktogramm «Alarm» nachleuchtend
Handelsübliche Batterie 6LR61 / 9V
Zylinder je nach Typ (RZ-Halbzylinder Standard) siehe Auflistung
1514
11.012 Standardlänge
21.012 Standardlänge
31.012 Standardlänge
21.214 Standardlänge
21.14
01.043 Standardlänge
übergeben Sie bitte diese Montageanleitung/
Produktebeschreibung dem Kunden zur Aufbewahrung.
Standardlänge
Standardlänge
2 010 3 0 0 3004 32
ASSA ABLOY, the lglobal leader
in door opening solutions
