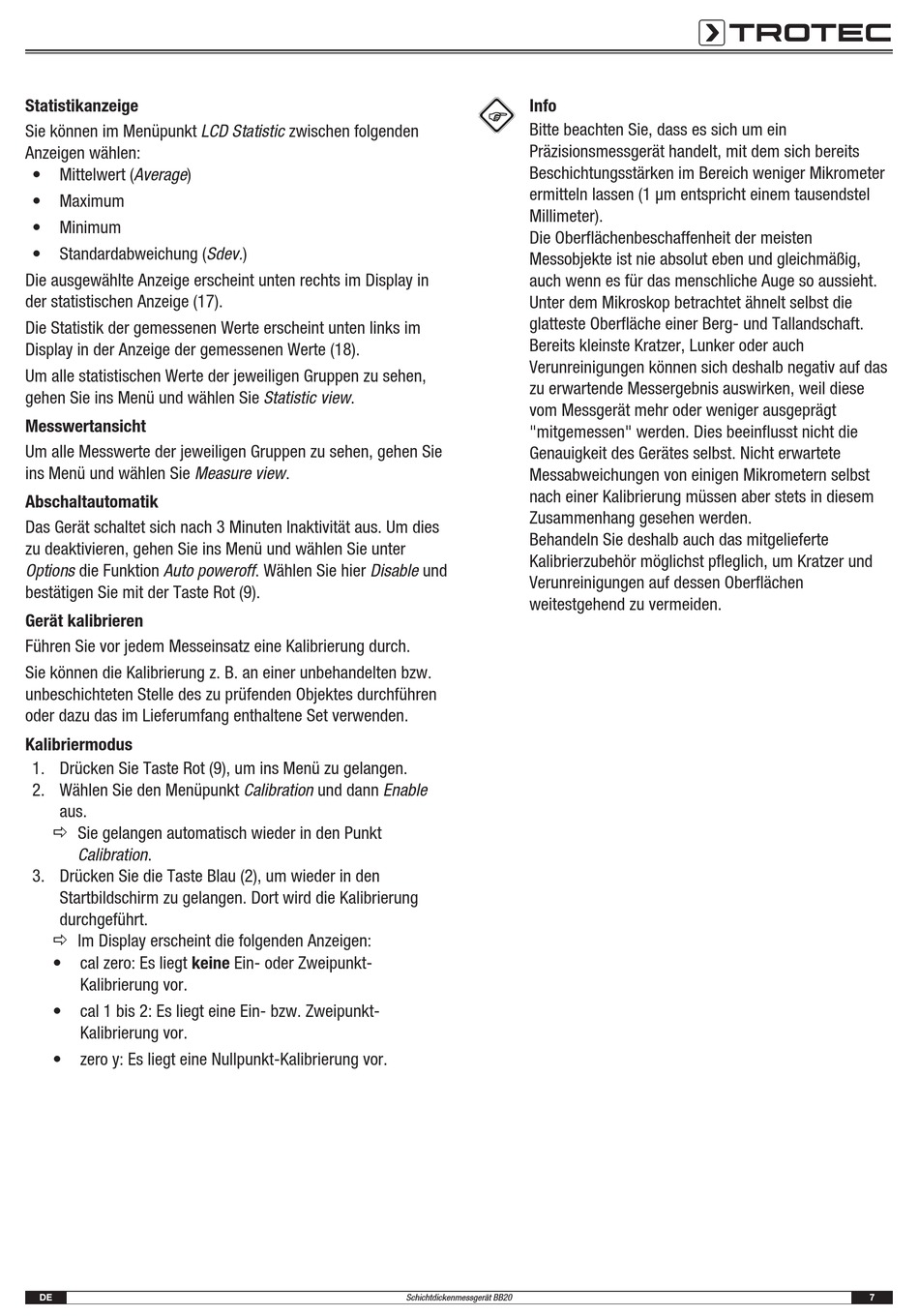

Trotec BB20 Bedienungsanleitung Seite 7

Statistikanzeige
Sie können im Menüpunkt LCD Statistic zwischen folgenden
Anzeigen wählen:
• Mittelwert (Average)
• Maximum
• Minimum
• Standardabweichung (Sdev.)
Die ausgewählte Anzeige erscheint unten rechts im Display in
der statistischen Anzeige (17).
Die Statistik der gemessenen Werte erscheint unten links im
Display in der Anzeige der gemessenen Werte (18).
Um alle statistischen Werte der jeweiligen Gruppen zu sehen,
gehen Sie ins Menü und wählen Sie Statistic view.
Messwertansicht
Um alle Messwerte der jeweiligen Gruppen zu sehen, gehen Sie
ins Menü und wählen Sie Measure view.
Abschaltautomatik
Das Gerät schaltet sich nach 3 Minuten Inaktivität aus. Um dies
zu deaktivieren, gehen Sie ins Menü und wählen Sie unter
Options die Funktion Auto poweroff. Wählen Sie hier Disable und
bestätigen Sie mit der Taste Rot (9).
Gerät kalibrieren
Führen Sie vor jedem Messeinsatz eine Kalibrierung durch.
Sie können die Kalibrierung z. B. an einer unbehandelten bzw.
unbeschichteten Stelle des zu prüfenden Objektes durchführen
oder dazu das im Lieferumfang enthaltene Set verwenden.
Kalibriermodus
1. Drücken Sie Taste Rot (9), um ins Menü zu gelangen.
2. Wählen Sie den Menüpunkt Calibration und dann Enable
aus.
ð Sie gelangen automatisch wieder in den Punkt
Calibration.
3. Drücken Sie die Taste Blau (2), um wieder in den
Startbildschirm zu gelangen. Dort wird die Kalibrierung
durchgeführt.
ð Im Display erscheint die folgenden Anzeigen:
• cal zero: Es liegt keine Ein- oder Zweipunkt-
Kalibrierung vor.
• cal 1 bis 2: Es liegt eine Ein- bzw. Zweipunkt-
Kalibrierung vor.
• zero y: Es liegt eine Nullpunkt-Kalibrierung vor.
DE
Info
Bitte beachten Sie, dass es sich um ein
Präzisionsmessgerät handelt, mit dem sich bereits
Beschichtungsstärken im Bereich weniger Mikrometer
ermitteln lassen (1 µm entspricht einem tausendstel
Millimeter).
Die Oberflächenbeschaffenheit der meisten
Messobjekte ist nie absolut eben und gleichmäßig,
auch wenn es für das menschliche Auge so aussieht.
Unter dem Mikroskop betrachtet ähnelt selbst die
glatteste Oberfläche einer Berg- und Tallandschaft.
Bereits kleinste Kratzer, Lunker oder auch
Verunreinigungen können sich deshalb negativ auf das
zu erwartende Messergebnis auswirken, weil diese
vom Messgerät mehr oder weniger ausgeprägt
"mitgemessen" werden. Dies beeinflusst nicht die
Genauigkeit des Gerätes selbst. Nicht erwartete
Messabweichungen von einigen Mikrometern selbst
nach einer Kalibrierung müssen aber stets in diesem
Zusammenhang gesehen werden.
Behandeln Sie deshalb auch das mitgelieferte
Kalibrierzubehör möglichst pfleglich, um Kratzer und
Verunreinigungen auf dessen Oberflächen
weitestgehend zu vermeiden.
Schichtdickenmessgerät BB20 7
