LA MACHINE :

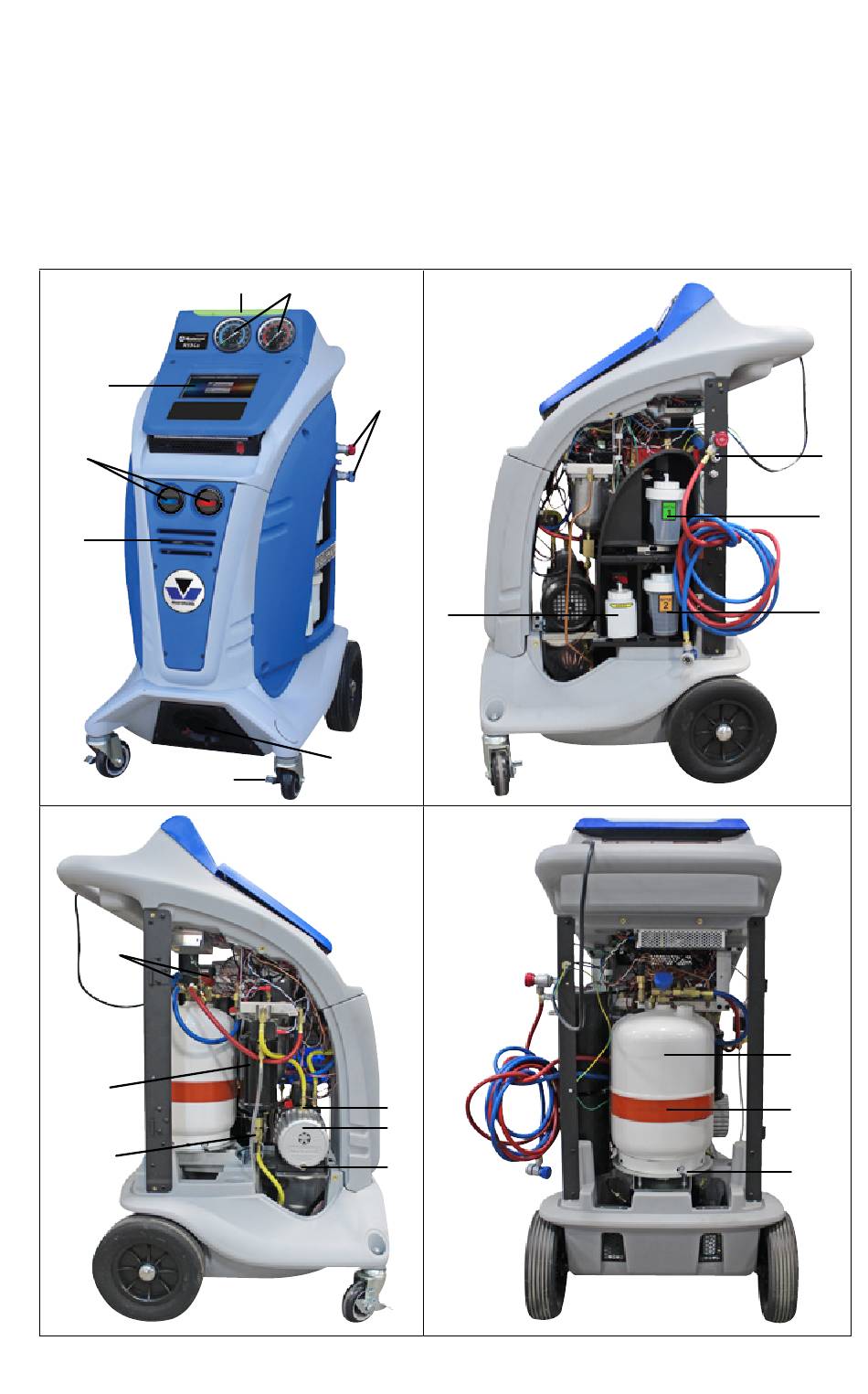

COMPOSANTS DE BASE (Voir les Figures 2, 3, 4 et 5).
A. Voyant lumineux
B. Manomètres analogiques
haute et basse pression
C. Coupleur de stockage
(collecteur tuyau de rinçage
(Commander 3000 (-E))
D. Adaptateur de remplissage
du réservoir
FIG. 2
K
J
I
FIG. 4
L
T
S
E. Bouteilles d'huile fraîche
(COMMANDER2000/3000-E
seulement)
F. Bouteille d'huile usée
G. Ventilateur de l'armoire
H. Verrous de roues
I. Speaker
J. Vannes machine haute et
basse pression
B
A
C
G
H
www.mastercool.com
K. Centre de commande
ordinateur
L. Vannes de réservoir DOT
haute et basse pression
M. Réservoir DOT de 30 lb
N. Couverture élément
chauffant
O. Balance cellule de charge
FIG. 3
F
FIG. 5
Q
P
R
P. Pompe à vide
Q. Remplissage huile/
évent pompe à vide
R. Vidange huile pompe
à vide
S. Vanne à bille filtrante
T. Filtre
D
E
E
M
N
O
