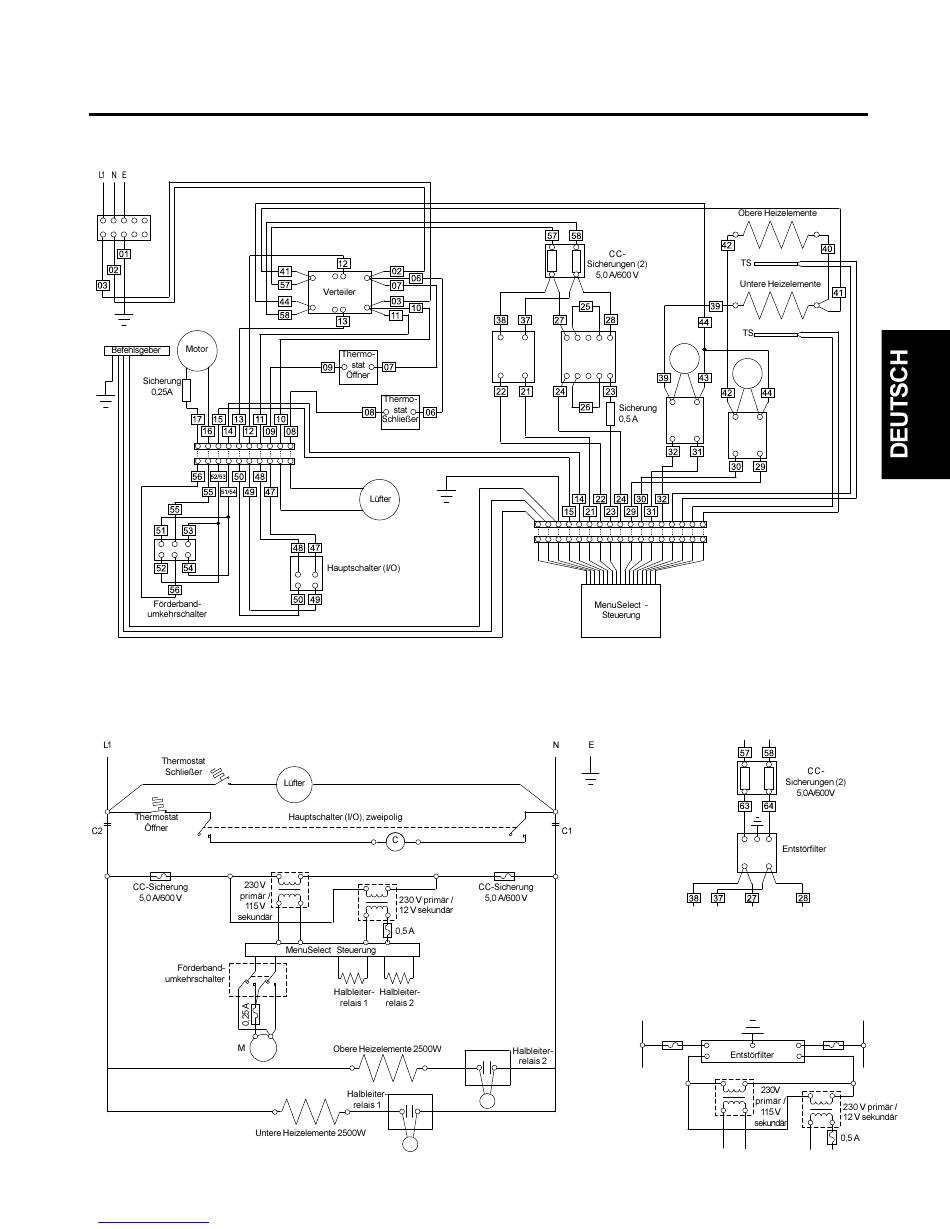

ABSCHNITT 4 - VERKABELUNGS- UND SCHALTPLÄNE
Schaltplan: TCO21140063
und TCO21140066
Downloaded from www.Manualslib.com
Verkabelungsplan: TCO21140063
und TCO21140066
(US- und Standard-Export-Version, 208V)
(US- und Standard-Export-Version, 240V)
®-
manuals search engine
(US- und Standard-Export-Version, 208V)
(US- und Standard-Export-Version, 240V)
Transformator
Transformator
230V primär /
230V primär/
12V sekundär
115V sekundär
schwarz
weiß
rot
23
Varistor
Varistor
Halbleiter-
relais 1
Halbleiter-
relais 2
®
Verkabelungsplan:
TCO21140035
(Europäische Export-Version, 230V)
Die restlichen Leitungen entsprechen dem
Verkabelungsplan für TCO21140063/0066

Schaltplan:

TCO21140035
(Europäische Export-Version, 230 V)
Die restlichen Leitungen entsprechen dem
Schaltplan für TCO21140063/0066
