BEDIENUNGSANLEITUNG
Design DAB Radio mit DAB / UKW / BT / CD / AUX-In
Bedienungsanleitung
Design DAB Radio with DAB / UKW / BT / CD / AUX-In
Operation Manual
Lesen Sie diese Broschüre sorgfältig vor der Inbetriebnahme und verwahren Sie sie
DESIGN DAB RADIO
Model Nr.: HRA19DAB
Seite 3
Page 23
die Anleitung zum späteren Nachschlagen.
Inhaltsverzeichnis
Verwandte Anleitungen für Reflexion HRA19DAB
Inhaltszusammenfassung für Reflexion HRA19DAB

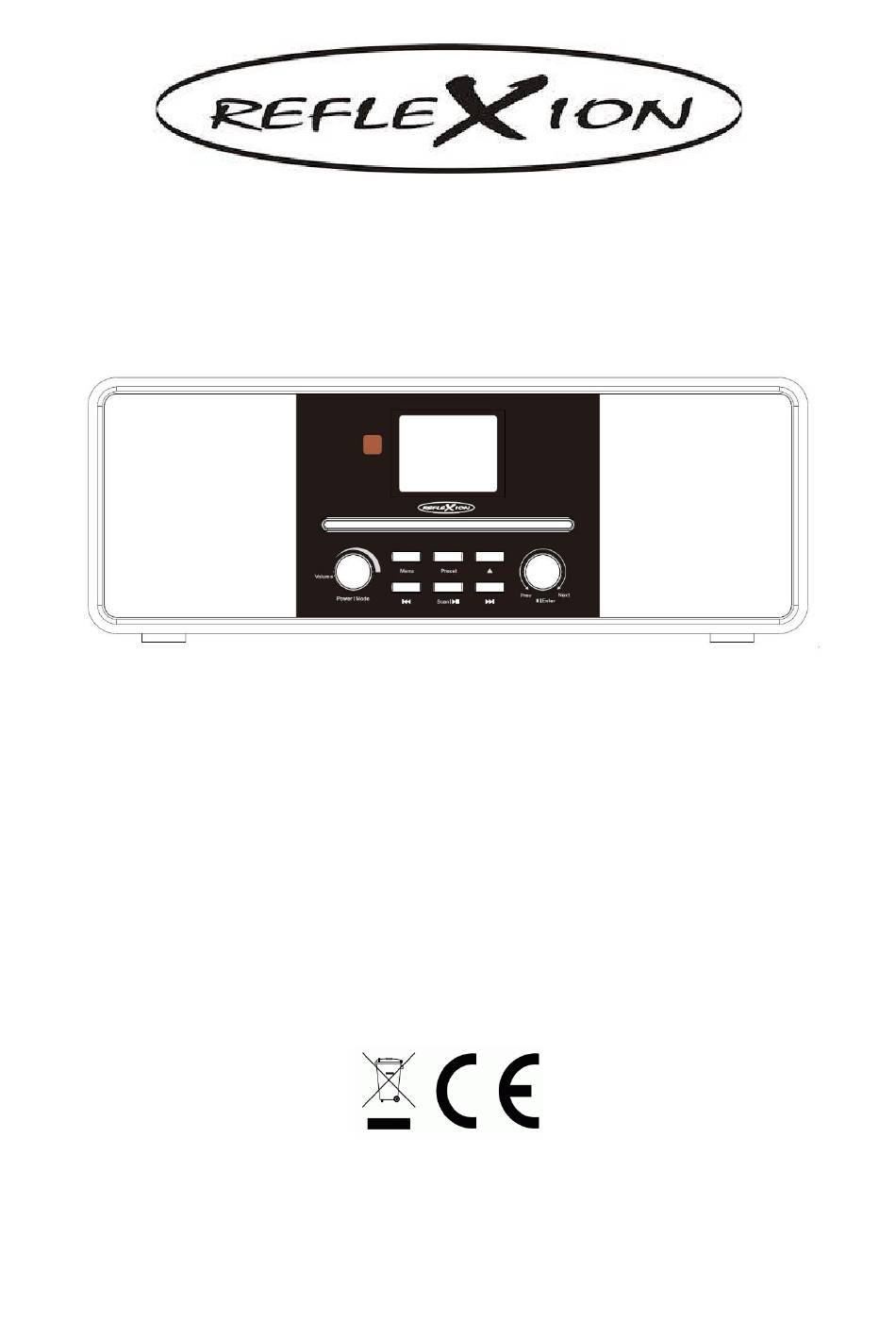

- Seite 1 BEDIENUNGSANLEITUNG DESIGN DAB RADIO Model Nr.: HRA19DAB Design DAB Radio mit DAB / UKW / BT / CD / AUX-In Bedienungsanleitung Seite 3 Design DAB Radio with DAB / UKW / BT / CD / AUX-In Operation Manual Page 23 Lesen Sie diese Broschüre sorgfältig vor der Inbetriebnahme und verwahren Sie sie...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSHINWEISE ....................3 VORSICHTSMAßNAHMEN BATTERIEN ................ 6 ENTSORGUNGSHINWEISE....................7 BEDIENTASTEN UND ANSCHLÜSSE VORDERSEITE..........8 FERNBEDIENUNG ......................10 ERSTE SCHRITTE ....................... 11 EINSCHALTEN / AUSSCHALTEN (STANDBY) ............12 ERSTINBETRIEBNAHME ....................12 QUELLE WÄHLEN ....................... 12 MENÜBEDIENUNG AM GERÄT ..................12 MENÜBEDIENUNG MIT DER FERNBEDIENUNG ............. -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Jegliche Art der Nutzung anders als in dieser Bedienungsanleitung beschrieben kann zur Beschädigung des Gerätes, möglichen Verletzungen und zum Ausschluss der Garantie führen. Lesen Sie daher unbedingt die Bedienungsanleitung Sorgfältig durch um die Funktionen und Bedienung des Gerätes zu erfahren. Bewahren Sie die Bedienungsanleitung zum weiteren Nachschlagen sorgfältig auf. - Seite 4 SICHERHEITSHINWEISE (Fortsetzung) Achtung setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus, um das Risiko von Feuer oder eines elektrischen Schlags zu verringern. Halten Sie das Gerät von Spritz- und Tropfwasser fern und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät. Hinweis: Stellen Sie keine offenen Hitzequellen (Öfen, Kerzen etc.) in der Nähe oder auf das Gerät.
- Seite 5 SICHERHEITSHINWEISE (Fortsetzung) Der Netzstecker oder Gerätestecker des Gerätes dient der Trennung des Gerätes vom Stromnetz und muss jederzeit problemlos zu erreichen sein. Das Gerät darf nur an eine Stromversorgung angeschlossen werden, die der des Gerätes entspricht (siehe Angaben am Netzteil und der Geräterückseite).
-
Seite 6: Vorsichtsmaßnahmen Batterien
SICHERHEITSHINWEISE (Fortsetzung) Öffnen Sie niemals das Gerät. Reparaturen die nicht durch qualifiziertes Personal ausgeführt werden können mögliche Ursache von Beschädigungen sein. Flüssigkeiten, die in das Gerät gelangt sind, können ein Grund für schwerwiegende Schäden sein. Schalten Sie das Gerät AUS und trennen Sie das Gerät vom Stromnetz. -
Seite 7: Entsorgungshinweise
ENTSORGUNGSHINWEISE Dieses und andere elektrische Geräte sowie Batterien enthalten Materialien, welche für Sie und Ihre Umwelt schädlich sein können, sofern die Abfallmaterialien (entsorgte und elektronische Altgeräte sowie Batterien) nicht korrekt gehandhabt werden. Dieses und andere Geräte sowie Batterien sind mit der durchgestrichenen Mülltonne, wie abgebildet, kenntlich gemacht. -
Seite 8: Bedientasten Und Anschlüsse Vorderseite
BEDIENTASTEN UND ANSCHLÜSSE VORDERSEITE 1. Fernbedienungsempfänger 7. Scan / Play / Pause 2. TFT LCD Display 8. ▲ Eject (Laufwerk Öffnen / Schließen) 3. Power / Mode / Volume 9. Nächster Titel 4. Menu 10. Enter / Stopp / Prev (Menü 5. -
Seite 9: Bedientasten Und Anschlüsse Rückseite
BEDIENTASTEN UND ANSCHLÜSSE RÜCKSEITE 12. Belüftungsöffnung 14. Kopfhörer / Aux In / DC Buchse 13. Ausziehbare Antenne 15. Belüftungsöffnung... -
Seite 10: Fernbedienung
FERNBEDIENUNG Standby (Ein / Aus) Alarm 13. ►►▌ Mute (Ein / Aus) 14. ◄ (Menü hoch) Menü 15. Enter Preset 16. ► (Menü runter) Scan 17. ▐◄◄ Eject 18. V- (Leise) Sleep 19. V+ (Laut) 20. 0-9 (Zifferntasten) ►▌▌ 21. Prog 10. -
Seite 11: Erste Schritte
2. Legen Sie zwei AAA Batterien in das Batteriefach ein (siehe Abbildung) und beachten Sie die Polaritätsmarkierungen im Batteriefach. 3. Schließen Sie das Batteriefach mit der Batterieklappe. Hinweis: Batterien sind nicht um Lieferumfang enthalten LIEFERUMFANG HRA19DAB Fernbedienung Netzteil Bedienungsanleitung ... -
Seite 12: Einschalten / Ausschalten (Standby)
EINSCHALTEN / AUSSCHALTEN (STANDBY) 1. Drücken Sie die [Power / Mode] Taste am Gerät / Fernbedienung um das Gerät einzuschalten. 2. Um das Gerät auszuschalten halten Sie die [Power / Mode] Taste am Gerät. Gerät: [Power / Mode] Taste für ca. 3 Sekunden gedrückt halten. ... -
Seite 13: Menübedienung Mit Der Fernbedienung
MENÜBEDIENUNG MIT DER FERNBEDIENUNG Menü: Für ca. 3 Sekunden gedrückt um das Geräte Menü zu öffnen. Kurz drücken, zum vorherigen Menü gelangen. Drücken um im Menü hoch zu navigieren. ◄: Drücken um im Menü runter zu navigieren. ►: Enter: Drücken um die Menüeingabe zu bestätigen. - Seite 14 HAUPTMENÜ (Fortsetzung) Alarm: Schalten Sie den Alarm 1 und 2 ein oder aus und legen Sie die folgenden Einstellungen fest. Aktivieren: Aus / Täglich / Einmal / Wochentage / Wochenende Zeit: Stellen Sie die Uhrzeit für den Wecker ein. Modus: DAB / FM / BUZZER Voreinstellung:...
- Seite 15 HAUPTMENÜ (Fortsetzung) Schlaf: Stellen Sie die Zeit ein nach dem das Gerät automatisch ausgehen soll. Aus / 15 / 30 / 45 / 60 / 90 (Angaben in Minuten) Hinweis: Die Einstellung kann auch direkt über die [Sleep] Taste auf der ...
-
Seite 16: Dab Modus
DAB MODUS Drücken Sie die [Mode] Taste und Wählen Sie DAB aus. 1. Haben Sie das erste Mal den DAB Modus ausgewählt beginnt der Automatische Sendersuchlauf. Sender wechseln. 1. Um auf den nächsten Sender zu wechseln drücken Sie die [►►▌] Taste. -
Seite 17: Fm (Ukw) Modus
DAB MODUS (Fortsetzung) DAB Preset Speichern 1. Wählen Sie einen Sender der als Favorit gespeichert werden soll aus. 2. Halten Sie die [Preset] Taste für ca. 3 Sekunden gedrückt. 3. Wählen Sie den Preset Speicherplatz aus. Leer = Leerer Speicherplatz Sendername = Der Speicherplatz ist bereits mit einem Radio Sender belegt. - Seite 18 FM (UKW) MODUS (Fortsetzung) FM Menü Halten Sie die [Menü] Taste für ca. 3 Sekunden gedrückt bis die Menüeinblendung im Display erscheint. Die folgenden Menüpunkte stehen zur Auswahl: Audioeinstellung: Stereo / Mono. Wählen Sie bei schlechten Radioempfang Mono Hauptmenü: Zugriff auf diverse Einstellungen. Für mehr Informationen sehen Sie in der Bedienungsanleitung den Punkt „Hauptmenü“.
-
Seite 19: Bluetooth Modus
Display. 2. Starten Sie an Ihrem externen Bluetooth Wiedergabe Geräte die Bluetooth-Suche. 3. Wählen Sie „HRA19DAB“ aus um die Verbindung herzustellen. 4. Wurde eine Verbindung hergestellt wird im Display verbunden angezeigt. 5. Die Wiedergabe steuern Sie über das externe Gerät oder mit den... -
Seite 20: Cd Modus
Drücken Sie die [Mode] Taste und Wählen Sie CD aus. 1. Schließen Sie ein externes Gerät über den 3,5mm AUX Anschluss auf der Rückseite des HRA19DAB an. 2. Die Lautstärke steuern Sie mit dem Externen Gerät und dem Volume Drehregler am HRA19DAB. -
Seite 21: Gerätespezifikation
GERÄTESPEZIFIKATION ALLGEIMEIN Netzteil: 12V DC, 2.5A Netzteil Eingang: 100-240V AC, 50/60Hz Netzteil Ausgang: 12V DC, 2.5A Max. Musikleistung: 2x 80W Ausgangsleistung: 2x 10W Display: 2.4“ TFT LCD Farbdisplay DAB: BAND III 174-240MHz 87.5 - 108 MHz Kopfhörer Ausgang: 3.5mm Stereo Buchse Gerätemaße: 380 x 218 x 145mm (L/B/H) Verpackungsmaße:... -
Seite 22: Vereinfachte Eu- Konformitätserklärung
VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp HRA19DAB der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU Konformitätserklärung ist unter der folgenden Internetadresse verfügbar..http://www.ultramedia.de/index.php/ce-konformitaetserklaerung.html Wir wünschen Ihnen viel Freude mit dem Gerät. -
Seite 23: Garantiekarte
GARANTIEKARTE HRA19DAB Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. Unsere Produkte unterlaufen im Zuge der Produktion eine genaue Endkontrolle. Sollte eines unserer Geräte Ihnen dennoch Anlass zur Reklamation geben oder Sie haben Fragen zu einem unserer Geräte, rufen Sie gerne unseren kostenfreien Kunden...
