Gerät-Identifikationsdaten ..................3 Symbole für Warnhinweise, Vorsichtsmaßnahmen und Bemerkungen ......4 Anmerkungen über die Kurz-Anleitung, ihren Zweck und Umfang ....... 4 Bestimmungsgemäßer Gebrauch des SCHWIND SIRIUS ..........4 KALIBRIERUNG ................... 5 Wann soll kalibriert werden? ................. 5 Wie soll kalibriert werden? ................... 5 Aktueller Dokumentenstand: Version 3.7.0 vom 2019-06-26...

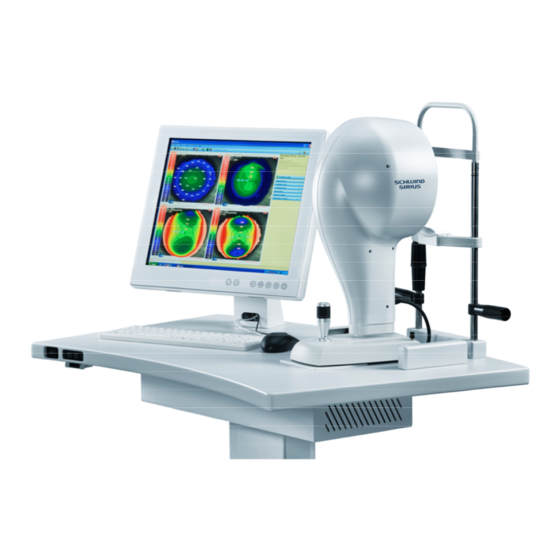

Kurz-Anleitung „Kalibrierung“ 3.7.01 Allgemeine Informationen ALLGEMEINE INFORMATIONEN Gerät-Identifikationsdaten Produktname: SCHWIND SIRIUS Produktbeschreibung: Systemkombination bestehend aus einem Hubtisch mit Panel PC (Workstation) und einem Diagnosegerät SCHWIND SIRIUS (Scheimpflug-Kamera und Placido-Scheiben-Topographie-Gerät). Anwendung: Topographie-Messungen: Vorderfläche der Hornhaut Corneale Wellenfront Keratokonus-Untersuchung ...
Anmerkungen über die Kurz-Anleitung, ihren Zweck und Umfang Diese Kurz-Anleitung beschreibt das Kalibrierungs-Verfahren für SCHWIND SIRIUS. Der Zweck der Gebrauchsanweisung ist, den/die Betreiber des SCHWIND SIRIUS mit dem oben genannten Thema vertraut zu machen. Dieses Dokument richtet sich an die Benutzer, die Betreiber und das technische Betreuungspersonal...
Bringen Sie die Kalibrierleiste auf der Kinnstütze vor dem SIRIUS-Gerät an. Starten Sie die PHOENIX-Software und wählen Sie die Schaltfläche „SIRIUS kalibrieren“ auf der Hauptseite aus. Nachdem Sie die Kalibrierungsschaltfläche gedrückt haben, öffnet sich ein neues Fenster: „Kalibrierung starten“.
Seite 6
Klicken Sie auf „Nächstes“, um die Kalibrierung zu starten. ACHTUNG! Je nach SIRIUS-Gerät muss entweder eine „Lineare Kalibrierung“ gemeinsam mit einer „Kurvatur-Kalibrierung“ vorgenommen werden oder es ist nur eine „Kurvatur- Kalibrierung“ erforderlich. Falls die SIRIUS-Kalibrierung keine lineare Kalibrierung erfordert, fahren Sie einfach mit „Kurvatur-Kalibrierung“...
Seite 7
Kurz-Anleitung „Kalibrierung“ 3.7.01 Kalibrierung Führen Sie die „Kurvatur-Kalibrierung“ durch: Bewegen Sie den SIRIUS vor die Kalibrier-sphäre R.8 mit einem Radius von 8,00 mm. Richten Draufsichtbild aus: Der Cornea Reflex muss tangential zu der roten Linie sein (Bild im oberen Teil des Fensters).
Seite 8
Kurz-Anleitung „Kalibrierung“ 3.7.01 Kalibrierung Messen Sie am Ende einmal die Kurvatur- Sphäre Kalibriervorrichtung vergleichen Sie den erreichten Durchschnitts- wert der K-Werte (Meridiane) bei 3 mm mit dem Wert der Kalibrier-Sphäre. Der Mittelwert (MW) sollte 8,00 mm ± 0,03 mm (42,2 D ± 0,16 D) betragen.
