Montage- und Installationshinweise
Das GAT Terminal 3100 WiNET ist zur Wandmontage im gesicherten
Innenbereich der Anlage vorgesehen. Das Oberteil des GAT Terminal
3100 WiNET kann zur einfacheren Montage und für den elektrischen
Anschluss abgenommen werden. Dazu muss das Oberteil aufgeklappt in
einem leichten Winkel gehalten und die beiden Scharniere nach unten
gedrückt werden.
2
136 mm
1
1

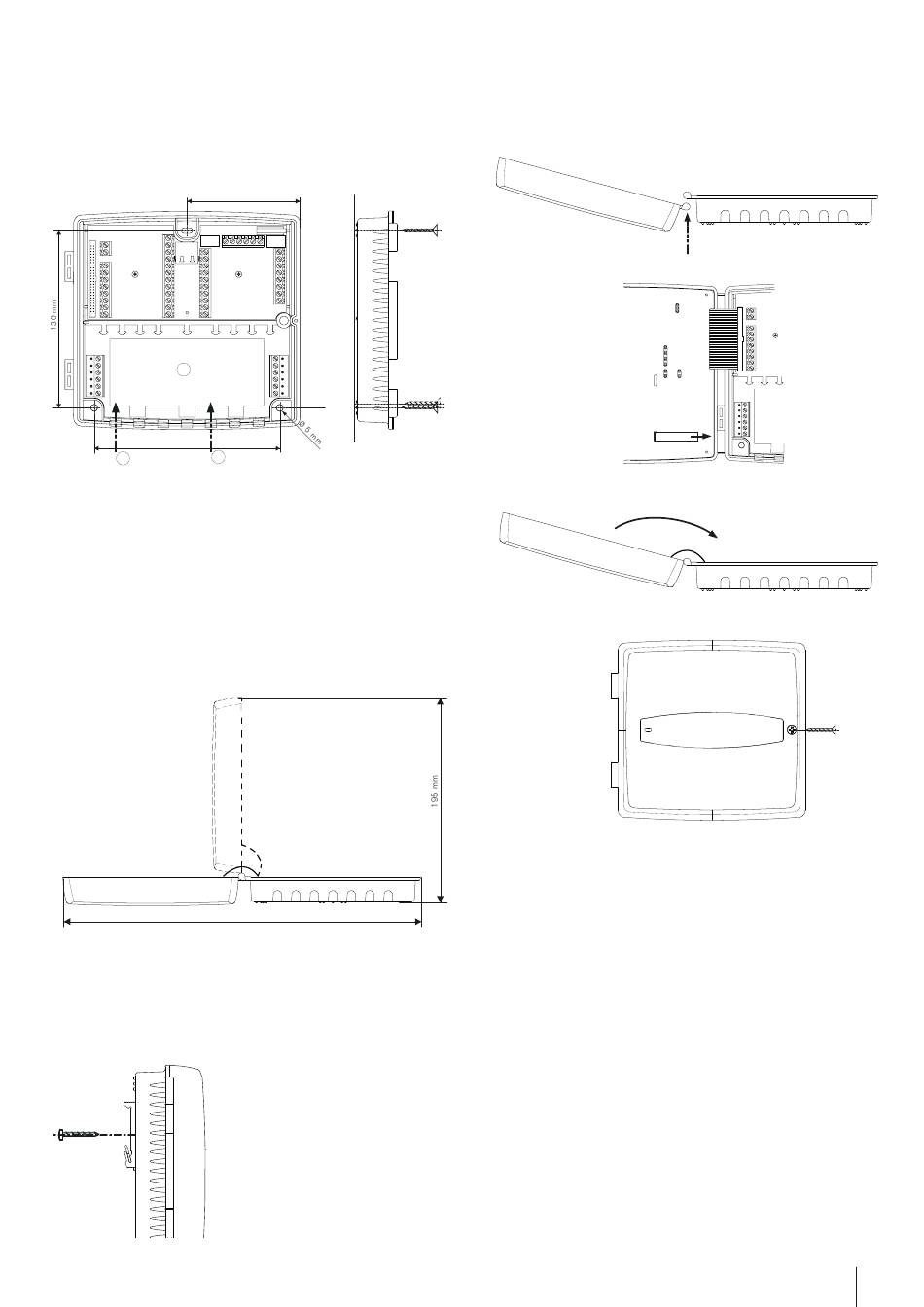

Wandmontage
Das Unterteil des GAT Terminal 3100 WiNET wird mit 3 Schrauben an
einer Wand befestigt. Die Kabelzuführung kann Aufputz (1) oder Unterputz
(2) erfolgen. Dazu werden die entsprechenden Teile aus dem Unterteil
ausgebrochen.
Platzbedarf bei Montage
Bei der Befestigung des Unterteils ist zu berückstichtigen, dass das
Oberteil später aufgesteckt und zugeklappt werden muss. Es sind die
angegebenen Mindestabstände einzuhalten.
Hutschiene
Die optionale Hutschienenklammer (siehe Zubehör) wird mittels zwei
Schrauben an der Rückseite des GAT Terminal 3100 WiNET montiert. Sie
wird zur Befestigung auf Hutschienen in Verteilerkästen, Anschlusskästen
und ähnlichem verwendet.
www.gantner.com
83 mm
338 mm
Aufstecken des Geräteoberteils
Nachdem die Anschlusskabel angeschlossen sind wird das Geräteoberteil
aufgesetzt und die Elektronik mit dem Unterteil verbunden. Führen Sie
dazu folgende Schritte aus:
1. Oberteil im gezeigten Winkel mit den beiden Scharnieren auf das
Unterteil aufstecken.
2. Verbindung der Elektronik im Oberteil mit dem Klemmprint im Unterteil
mittels Flachbandkabel.
3. Entfernen des Isolierstreifens der Batterie
4. Oberteil zuklappen
5. Oberteil mit beiliegender Schraube verschließen
