Uso de sistemas de voltaje constante de 100V/70V
A
SoundWare XL viene equipado con un transformador de 60 vatios para aplicaciones con voltaje
ñ
constante de 100V/70V.
O
l
Ajuste el conmutador de derivación que se encuentra en la parte posterior del parlante al valor
deseado de manera que combine con el cableado del parlante que viene del amplificador de
potencia. En los sistemas de audio convencionales, coloque el conmutador de derivación en la
posición Dir X. Esto evita el transformador y envía la señal directamente a la transición del parlante.
En los sistemas de voltaje de 100V/70V en los cuales se usan múltiples parlantes, los parlantes se
deben conectar en paralelo. Nunca use conexiones en serie en sistemas de voltaje constante de
100V/70V con múltiples parlantes.
Nota: Los códigos de edificación locales pueden considerar que los sistemas de voltaje constante de
100V/70V constituyen cableado de alto voltaje. El instalador es responsable de asegurar que se use
cableado apropiado al hacer la instalación. Referencia: Código Eléctrico Nacional (NEC) Sección 640.9.
142-003539-0_SoundWare_XL_Manual.indd 10
Downloaded from www.Manualslib.com
70 Volt
64W 32W
100 Volt
– 16W
70V
25V
4 OHMS
COM
70V amplifier
Amplificador 70V
manuals search engine
16W 8W 4W 8 ohms direct.
8W 4W 2W 8 ohms direct.

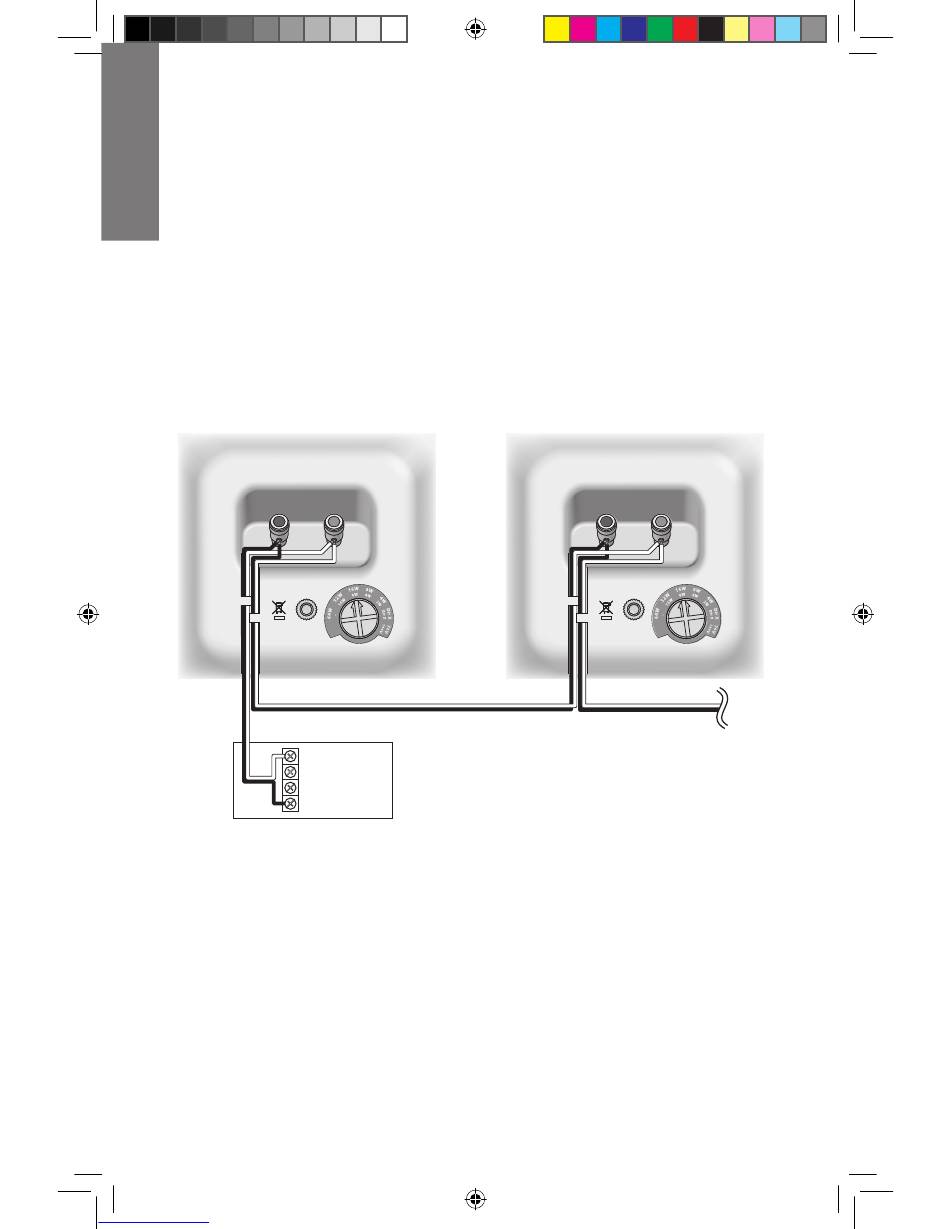

Esto muestra el método de conexión de parlantes paralelos tipo "cadena".
Es el método más simple y utiliza la menor cantidad de cable. También se
puede usar el método "home run", en el cual el cable de cada parlante va
directamente de un parlante directamente al amplificador. Sin embargo,
ese método usa más cable y puede ser difícil de conectar a los terminales del
amplificador si se están conectando más de dos pares de parlantes.
