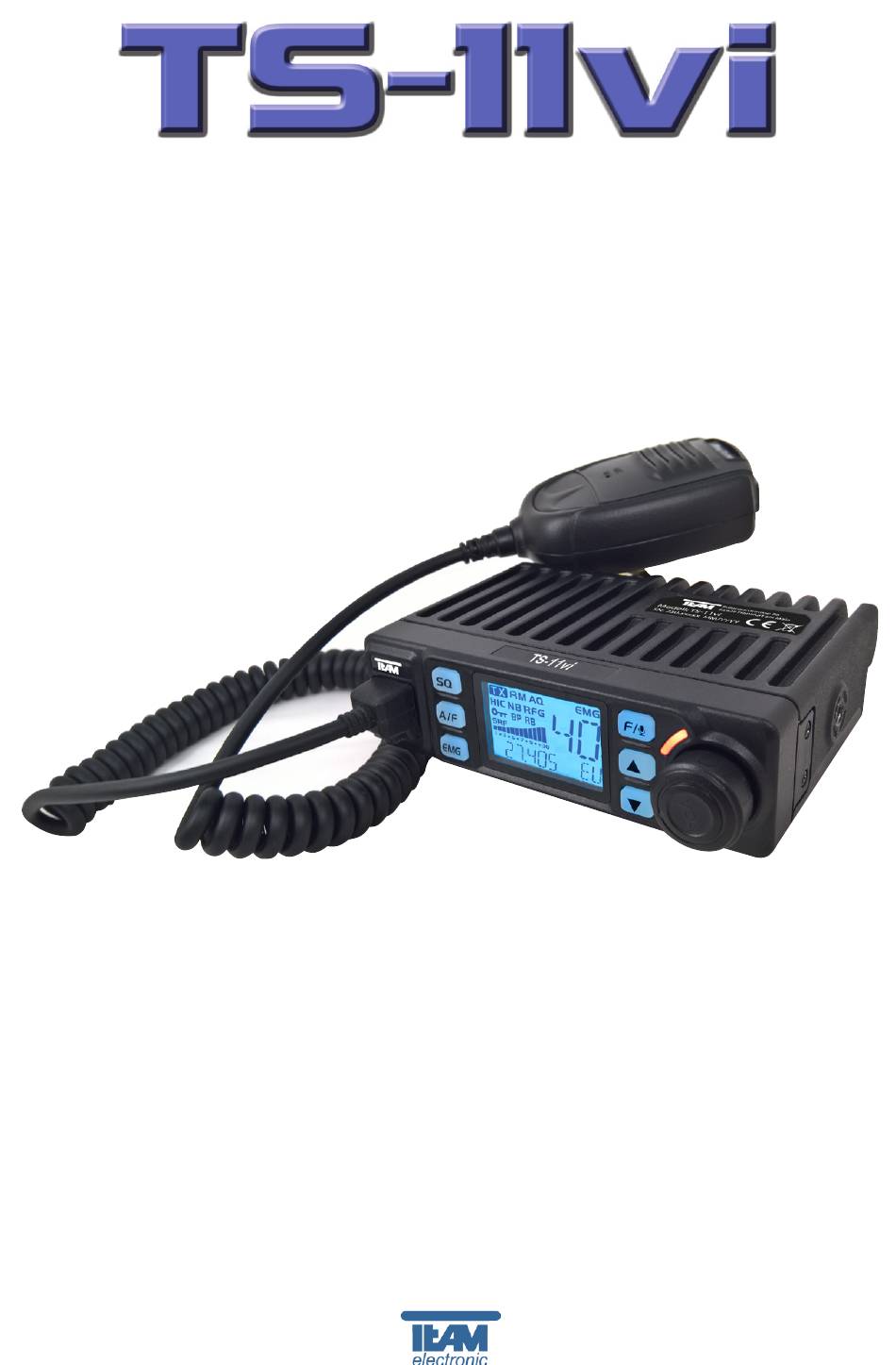

- Seite 1 CB Mobilfunkgerät CB Mobile Transceiver Transmisor móvil CB CB mobile Zender Bedienungsanleitung Manual Manual de Instrucción Handleiding...
-
Seite 2: Inhaltsverzeichnis
Deutsch TEAM TS-11vi INHALTSVERZEICHNIS VORSICHTMASSNAHMEN LIEFERUMFANG BEDIENELEMENTE MONTAGE Mikrofonhalterung Antenne Antennenanschluss Anschluss an das Stromnetz Austausch der Sicherung Anschluss eines externen Lautsprechers Anschluss des Mikrofons ÜBERSICHT FUNKTIONEN Betrieb Einschalten [On/Off /Vol] Tastatursperre Rauschsperre [SQ/AQ] Kanalwahl [p] / [q] Umschalten der Betriebsart [ AM/FM ]... -
Seite 3: Vorsichtmassnahmen
TEAM TS-11vi Deutsch Wir gratulieren Ihnen zum Kauf des TEAM TS-11vi. Sie haben ein hoch- wertiges, solides CB Mobilfunkgerät erworben, welches den professionellen Ansprüchen der Funkkommunikation gerecht wird. Die Leistungsfähigkeit und die Qualität des TEAM TS-11vi, welches die neuesten Technologien beinhaltet, werden Sie zufrieden stellen. -
Seite 4: Bedienelemente
Deutsch TEAM TS-11vi BEDIENELEMENTE Vorderseite Rückseite 1 Rauschsperre SQ / ASQ 7 Lautstärkeregler / Ein-/Ausschalter 2 Betriebsart / Tastensperre 8 Anzeige für Empfangen (RX) 3 Mikrofonanschluss (RJ45) 9 Kanal Hoch-Taste 4 Vorrangskanäle 10 Kanal Runter-Taste 5 Menü / VOX 11 Anschluss für externen Lautsprecher 6 Anzeige für Senden (TX) -
Seite 5: Lcd
TEAM TS-11vi Deutsch RF Gain Noise Blanker Piepton Talkback Vorrangskanal HI-CUT Betriebsart Sendebetrieb CTCSS Automatische Rauschsperre Tastatursperre Kanalnummer TX/RX S-Meter Rogerton Norm Frequenz /Menü MONTAGE Wählen Sie den Standort des Gerätes in Ihrem Fahrzeug nach den Kriterien der besten und einfachsten Bedienbarkeit. Das montierte Gerät darf unter kei- nen Umständen den Fahrer in seiner Bewegungsfreiheit in irgendeiner Weise... -
Seite 6: Antenne
Deutsch TEAM TS-11vi Antenne Die Antenne gehört zu den wichtigsten Teilen einer Funkanlage. Die Wahl der Antenne und des Montageortes ist von großer Bedeutung für die maximale Reichweite Ihrer Funkanlage. Die folgenden Kriterien sind bei der Wahl des Antennenstandortes und der Montage zu berücksichtigen. -
Seite 7: Anschluss An Das Stromnetz
TEAM TS-11vi Deutsch Antennenanlage (nicht im Lieferumfang enthalten) sollte sehr gut an das Funkgerät angepasst sein, ansonsten wird ein Teil der Sendeleistung an der Antenne reflektiert und nicht abgestrahlt. Das führt ebenfalls zu einer geringe- ren Reichweite der Funkanlage. Anschluss an das Stromnetz Hinweis: Die Spannung muss 13,8 V DC, mit negativer Erdung betragen. -
Seite 8: Anschluss Eines Externen Lautsprechers
Deutsch TEAM TS-11vi Anschluss eines externen Lautsprechers Wenn Sie einen externen Lautsprecher anschließen, verwenden Sie bitte einen 8 Ohm Lautsprecher mit 3,5 mm Anschlussstecker. Installieren Sie den Lautsprecher in einer günstigen Position. Beachten Sie die Kabellänge zum Gerät. Schließen Sie den Lautsprecher an die Lautsprecherbuchse (11) an. -
Seite 9: Betrieb
TEAM TS-11vi Deutsch BETRIEB Einschalten [On/Off /Vol] (7) Zum Einschalten des Gerätes, den Lautstärkeregler (7) nach rechts drehen. Um die Lautstärke optimal anzupassen, sollte die Rauschsperre [SQ/AQ] (1) kurzzeitig deaktiviert werden. Sie hören nun das typische Rauschen. Stellen Sie nun die gewünschte Lautstärke ein. -
Seite 10: Kanalwahl [P] / [Q]
Deutsch TEAM TS-11vi unterdrückt zunehmend schwache Stationen, aber auch stärkere Störsignale. Kanalwahl [p] / [q] (9 / 10) Die Kanäle können durch Drücken der Kanalwahltasten [p] / [q] (9 / 10) eingestellt werden. Im LCD wird die Kanalnummer dargestellt. Während des Sendens kann kein anderer Kanal eingestellt werden. -
Seite 11: Senden
TEAM TS-11vi Deutsch Zum Einstellen, bzw. Umschalten der Normen die Taste [F] (5) während dem Einschalten des Gerätes gedrückt halten. In der Anzeige erscheint das Kürzel der aktuellen Norm. Alle anderen Symbole sind nicht sichtbar. Die gewünsch- te Norm wird mithilfe der Kanalwahltasten [p] / [q] (9 / 10) eingestellt. Zum Bestätigen der Norm das Gerät kurz aus- und wieder einschalten. -
Seite 12: Vorrangskanäle (Priority Channels)
Deutsch TEAM TS-11vi Kanalsuchlaufes ertönt ein kurzer Bestätigungston, im LCD blinkt das Symbol “SCAN” und in der Anzeige beginnt der Kanal Hoch- ,bzw. Runterzuzählen. Zum Stoppen des Kanalsuchlaufes drücken Sie die Sendetaste [PTT]. Wenn beim Kanalsuchlauf ein Sender mit einem Signal gefunden wird, bleibt das Gerät auf diesem Kanal stehen. -
Seite 13: Ctcss/Dcs - Cdtset
TEAM TS-11vi Deutsch wie oben beschrieben vorgehen, bis das Wort “RESET” im LCD blinkt. Zum Bestätigen der Rücksetzung die Taste [EMG] (4) lange drücken. CTCSS/DCS - Menü: CdTSET Mit den beiden Kodierungsarten können ungewünschte Signale ausgefiltert werden. Bei aktivierter CTCSS/DCS Kodierung können auf dem gewählten Kanal nur Signal mit der gleichen Kodierung empfangen werden. -
Seite 14: Sendesignal Im Eigenen Lautsprecher (Talkback) - Talbak
Deutsch TEAM TS-11vi Sendesignal im eigenen Lautsprecher (Talkback) - Menü: TALBAK Es besteht die Möglichkeit das eigene Sendesignal im Gerätelautsprecher hörbar zu machen. Störaustaster (Audio Noise Limiter / Noise Blanker) - Menü: ANL/NB Durch diese Einstellungen können eventuell auftretende Empfangsstörungen durch die Motorenzündung vermindert werden. -
Seite 15: Menü Übersicht
TEAM TS-11vi Deutsch Menü Übersicht CTCSS/DCS OF* (Off) / Ct (CTCSS): 1-38 Dt (DCS): 1-104 En-/Dekodierung Bestätigungston on*/oF (Ein/Aus) Kanalsuchlaufart Sq*: Squelch (Signaldauer) tI: Time (Zeitdauer) on/oF* (Ein/Aus) Höhenabsenkung 1 - 9 (6*) Mikrofonempfindlichkeit Verstärkung (9: höchste Verstärkung) Mikrofontyp EL*: Elektret... -
Seite 59: Technische Daten
TEAM TS-11vi Technische Daten / Specifications / Especificaciones / Technische Gegevens ALLGEMEIN / GENERAL / GENERAL / ALLGEMEEN Modulation Mode AM/FM Frequency Range 26.565-27.99125MHz Frequency Tolerance ±5.0ppm Input Voltage 12/24V Dimensions 124x101x36mm Weight (without/with microphone) 428/580g Operating Temperature Range -20°C to +50°C... - Seite 60 Art.-Nr. / Item No. / número de artículo / Item Nummer: CB3235 DSD 2617305, ARA 2284 WEEE - Reg.-Nr. DE 91930360 8 (EAR), 50635 (ERA) TEAM Electronic GmbH Bolongarostraße 88, 65929 Frankfurt am Main, Germany phone ++49 69 3009500 | fax ++49 69 314382 team-electronic@t-online.de www.team-electronic.de...
