Satel INT-SCR Kurze Installationsanleitung Seite 3

SATEL
Im Modus der Eintrittstastatur wird der Eingang zur Überwachung des Türzustandes
nicht unterstützt.
9. Schließen Sie die Stromversorgung an die rote (+12V) und blaue (COM) Leitung an.
Die Tastatur kann direkt von der Alarmzentrale, von einem Erweiterungsmodul mit
Netzteil oder vom Netzteil gespeist werden.
10. Die violette Leitung (Ausgang BELL) können Sie z.B. an die Meldelinie der Alarmzentrale
anschließen.
11. Stellen Sie die Adresse ein und wählen Sie den Betriebsmodus der Tastatur
(siehe: „Einstellung der Adresse und Festlegung des Betriebsmodus").
12. Schalten Sie die Stromversorgung der Tastatur ein.
13. Rufen Sie in
Errichteranleitung für die Alarmzentrale). Die Art und Weise der Tastaturidentifikation
hängt vom gewählten Betriebsmodus ab.
1.1 Einstellung der Adresse und Festlegung des Betriebsmodus
Die Tastatur mit Werkseinstellungen hat die Adresse 0 und wird im Modus der
Bereichstastatur mit dem Leser der Zutrittskarten betrieben. Wenn Sie die Adresse ändern
oder einen anderen Betriebsmodus wählen möchten, gehen Sie wie folgt vor.
1. Schalten Sie die Stromversorgung der Tastatur aus (falls sie eingeschaltet ist).
2. Schalten Sie die grüne (DTA) und schwarze (CLK) Leitung von den Klemmen des
Erweiterungsmodulbusses der Alarmzentrale ab.
3. Schließen Sie die grüne und schwarze Leitung kurz.
4. Schalten Sie die Stromversorgung der Tastatur ein.
5. Die LEDs und
grüne und schwarze Leitung trennen).
6. Stellen Sie die Adresse ein oder wählen Sie den Betriebsmodus.
Adresseinstellung
1. Betätigen Sie nacheinander

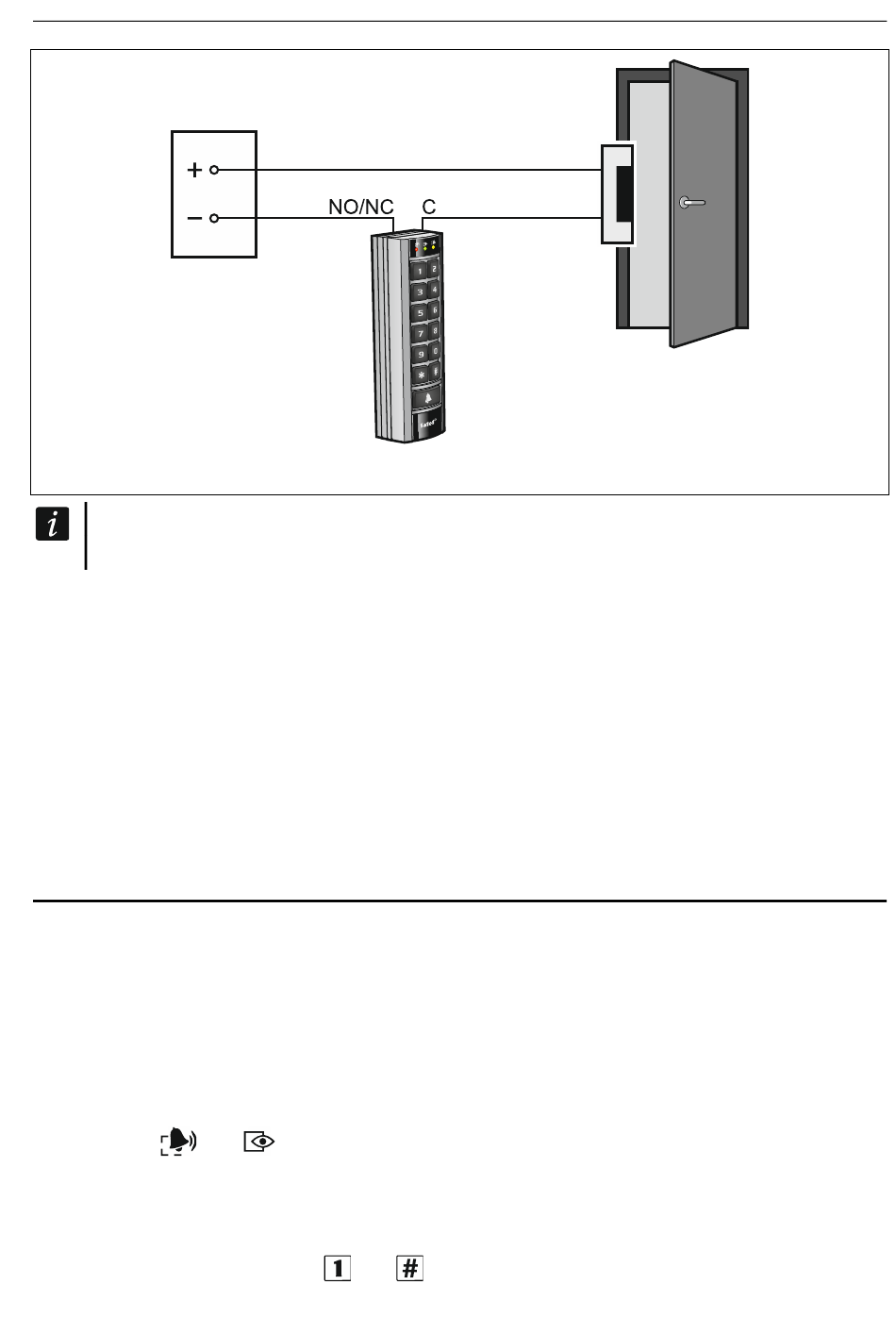

Abb. 3. Anschluss des Aktors an die Tastatur.
der Alarmzentrale
werden beginnen, wechselweise zu blinken (Sie können dann die
und
INT-SCR
die Funktion der
.
Identifikation auf
3
(siehe:
