Konig & Meyer 12227 Bedienungsanleitung

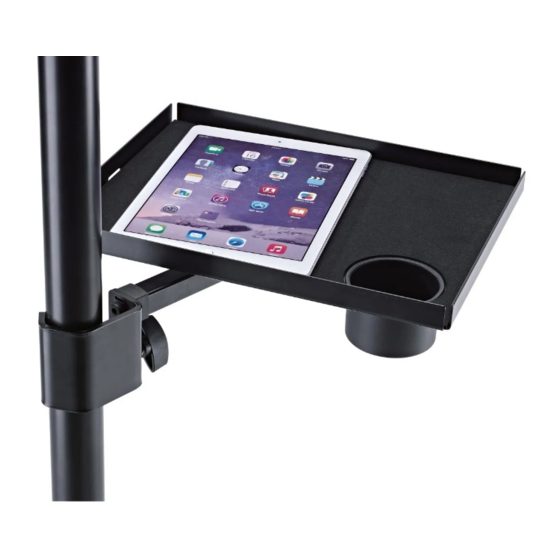

12227 Ablageplatte
BESTIMMUNGSGEMÄSSER GEBRAUCH
- Die Ablageplatte dient der Aufnahme von kleineren elektronischen Geräten
- wie Mixern, Controllern oder Tablets sowie für Percussion- und Musikzubehör
- Sie eignet sich zur Montage an Stativen mit Rohrdurchmesser von 25-42 mm
MERKMALE & FÄHIGKEITEN
- Geeignet für Tour, Home und Studio
- Eine Schaumstoffeinlage (3 mm) dämpft Vibrationen, verhindert Neben-
- geräusche und schont das abgelegte Equipment.
- In der Platte ist eine Aussparung für Verkabelung
- Mit integriertem Dosen-/Becherhalter (ø 70 x 47 mm)
- Abstand und Ausrichtung der Platte sind individuell verstellbar
- Maße: Platte 253 x 331 x 20 mm, Klammer für ø 25-42 mm, Gewicht 2 kg
- Tragkraft: max. 5 kg vorbehaltlich Stativeignung siehe: Sicherheitshinweise
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten Sie vor Aufbau und Betrieb dieses
Produkts sorgfältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte um eine sichere Handhabung zu gewährlisten.
Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
A. TRAGKRAFT der ABLAGEPLATTE:
A. - Die max. erlaubte Last beruht auf:
A. - a. der Tragkraft der Ablageplatte als solcher: die solide Stahlkonstruktion trägt
A. - a. zentrische Lasten bis zu 5 kg
A. - b. der Standfestigkeit des Stativs:
A. - b. siehe folgenden Punkt B sowie Kap.11) - ggf. Last reduzieren
B. STATIV und UNTERGRUND (siehe auch Kap.11):
B. - Eignung des Statives prüfen (u.a.: passen die Rohrdurchmesser? Tragkraft gegeben?)
B. - Die Sicherheitshinweise der Stative sind zu beachten
B. - Standfestigkeit prüfen. Diese ist nur gegeben, wenn das Gewicht der belasteten
B. - Ablageplatte weder die Stativrohre zur Seite biegt, noch das Stativ auch nur entfernt
B. - zum Kippen bringt. Ggf. Test durchführen.
B. - Nur auf ebenem u. tragfähigem Untergrund abstellen.
AUFSTELLUNGANLEITUNG

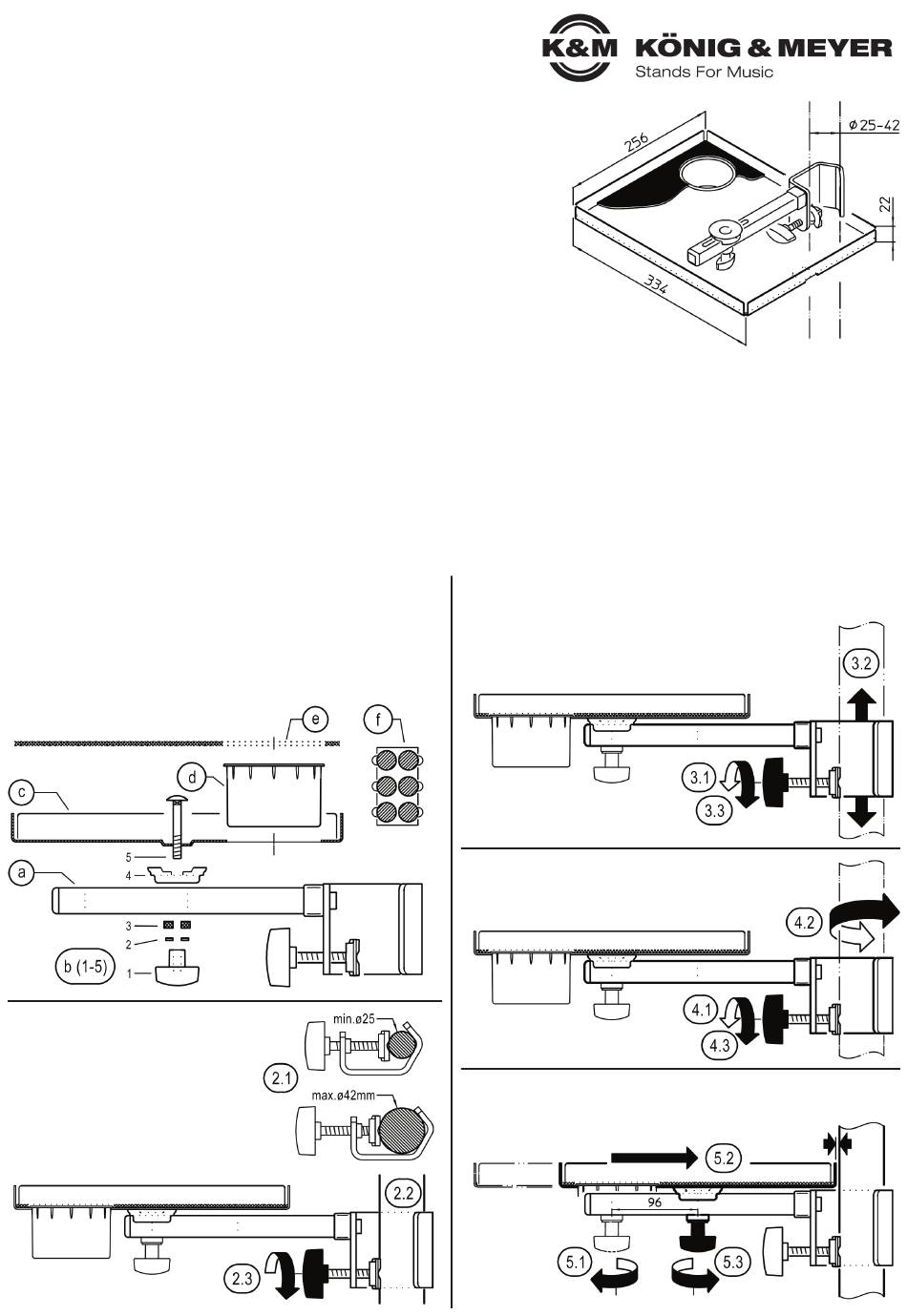

1. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile vollständig vorhanden und soweit er-
kennbar in Ordnung sind. Die Notenablage ist bereits vormontiert und besteht aus:
a Klammer mit Tragarm
b Verbindungselementen (b.1-5)
AUFSTELLANLEITUNG c Ablageplatte
d Dosen-/Becherhalter
e Schaumstoffeinlage (329 x 251 x 3 mm)
Halterung zusammenbauen
f Doppelklebepunkte (ø 15 mm) 6x
Die Halterung besteht aus drei Baugruppen,
welche miteinander verschraubt werden:
2. MONTAGE AM STATIV
2.1 Die Klammer ist für Rohre von ø 25-42 mm
2.2 Klammer um das Stativrohr legen
2.3 Klemmschraube festziehen
C. TRAGLAST:
C.
C.
D. HANDHABUNG:
D.
D.
D. -
D. -
D.
D. -
3. / 4. / 5. / 6. EINSTELLUNGEN
Die Ablageplatte ist sehr variabel einzustellen. Beachte: zuvor stets die Lasten entfernen.
3. HÖHE
3.1 Klemmschraube der Klammer lösen,
3.2 Klammer entlang des Stativrohres
3.2 verschieben und an gewünschter Stelle...
3.3 ...Klemmschraube wieder festziehen.
A Platte mit verstellbarem
A Haltewinkel
B Klammer mit Ausleger
C Verschraubungssatz
4. RICHTUNG - TRAGARM DREHEN
4.1 Klemmschraube der Klammer lösen,
4.2 Tragarm schwenken,
4.3 Klemmschraube wieder festziehen
5. ABSTAND VOM STATIVROHR
5.1 Flügelmutter lösen,
5.2 Ablageplatte verschieben (0-80 mm),
5.3 Flügelmutter wieder festziehen.
- Ablageplatte möglichst nahe an das Stativ rücken
- Traglast möglichst mittig auf der Platte ausrichten
- Verschraubungen fest anziehen, jedoch nicht über fest
- Die Möglichkeit Teile des Produktes zu bewegen birgt naturgemäß
Einklemmgefahren; umsichtige Handhabung bei Aufbau, Betrieb und Abbau
sind daher unverzichtbar
- Bei Änderung der Einstellungen (Kap.: 3.-6.) ggf. zuvor die auf der
Ablageplatte abgelegten Teile entfernen
