Konig & Meyer 14000 Bedienungsanleitung

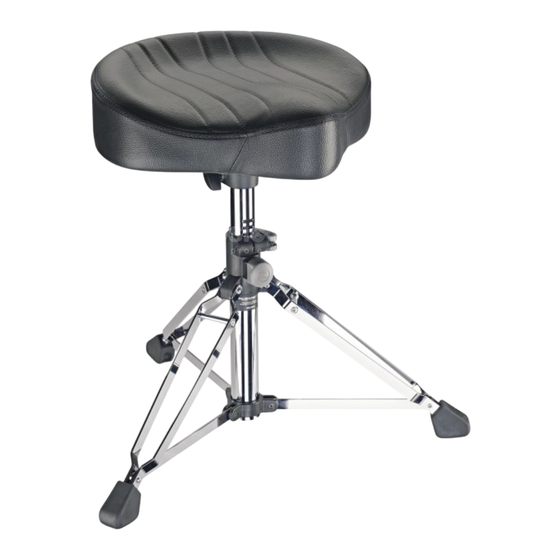

14000 Drummersitz »Gomezz«
- Drummersitz für den Profi: sehr stabil und standsicher
- Feinstufig in der Höhe verstellbar in 10 mm-Schritten von min. 475 bis max. 675 mm
- Drehbewegung des Sitzes individuell und stufenlos einstellbar von leichtgängig bis fest sitzend
- Bester Sitzkomfort durch hochwertige Polsterung und ergonomisch geformte Sitzfläche
- Unverlierbare Parkettschoner mit hervorragender Dämpfung
- Zusammenlegbar, Transportmaße: Sitz 430 x 430 x 180 mm, Fußgestell 115 x 120 x 525 mm, 6,0 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau
und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Max. 100 kg Tragkraft.
- Auf geeigneten, tragfähigen und ebenen Untergrund achten.
- Die Möglichkeit das Produkt zusammenzuklappen und zu verstellen,
- birgt Einklemmgefahren. Umsichtige und aufmerksame Handhabung
- bei Aufbau, Betrieb und Abbau sind daher unverzichtbar.
- Der Rastbolzen muss stets eingerastet sein.
- Die grauen Klemmhebel müssen geschlossen sein.
- Die drei Füße müssen bis zum Anschlag nach außen geklappt sein.
WARNHINWEISE
- Gewarnt wird ausdrücklich vor der Benutzung als Steighilfe.
- Der Polstersitz ist mit dem Auszugrohr nicht verschraubt, sondern aufgesteckt
- und festgeklemmt und kann sich beim Anheben evtl. lösen.
- Deshalb: Polstersitz und Fußgestell getrennt transportieren oder Fußgestell und Sitz
- gleichzeitig festhalten.
- Die Parkettschoner sind aus hochwertigem Material und weitestgehend frei von Weichmachern.
- Trotzdem sollte ggf. eine rutschfeste Unterlage unter die Füße gelegt werden, da diese auf
- empfindlichen Böden (z.B. Parkett) Spuren hinterlassen können.
- Die Benutzung optional erhältlicher Spikes (Art.-Nr.14002) führt zu Abdrücken im Boden.
AUFSTELLANLEITUNG
- Sichtprüfung vornehmen, ob alle Teile vorhanden und in Ordnung sind.
- Gängigkeit der beweglichen Teile prüfen.
FUSSGESTELL
- Fußgestell aus Karton entnehmen.
- Füße an den Parkettschonern (1) fassen und auseinander ziehen.
- Untere Schelle bis zum Anschlag (2) des Grundrohres schieben.
POLSTERSITZ
- Sitz aus Karton entnehmen
- Grauen Klemmhebel (3) an der Unterseite des Sitzes öffnen.
- Sitz auf das Auszugrohr (4) stecken und sogleich Platz darauf
- nehmen (5) (dieses "aufpressen" führt zu einer festeren Ver-
- bindung von Sitz und Rohr).
- Grauen Klemmhebel (6) wieder schließen.
TECHNISCHE DATEN / SPEZIFIKATIONEN
Stahlrohre und Stahlstreben - verchromt
Zink-Druckguß - schwarz gepulvert
Material Schellen - PA-6 schwarz
Klemmhebel - Rastknopf - POM grau
Parkettschoner - Shore75A schwarz
Polstersitz Kunstlederbezug in genarbtem Softnappa, schwarz
Tragkraft bis 100 kg
Sitzhöhe min. 475 mm - max. 675 mm
Eigengewicht 6,0 kg
Art.-Nr. 14001-000-00 Halter
mit Stimmschlüssel
optionales Zubehör
Art.-Nr. 14002-000-00
Spikes-Set
