Konig & Meyer 18880 Aufstellanleitung

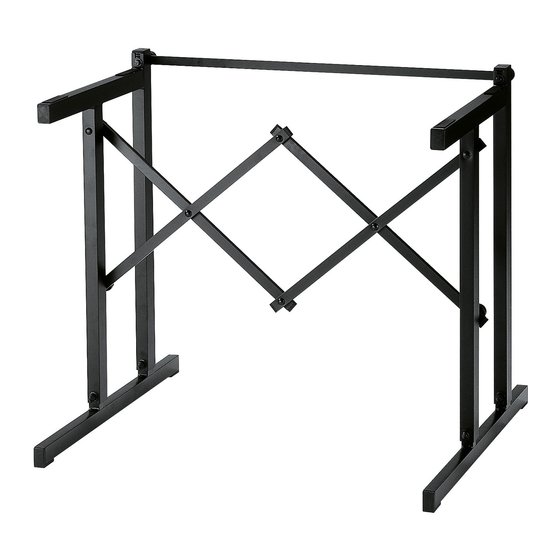

Keyboardständer Grundtisch 18880
zusammenlegbar
Aufstellanleitung
Sicherheitshinweise:
Seitenteile 7 auf gleiche Höhe einstellen - waage-
rechte Keyboardauflage erforderlich. Festigkeit
aller Schraubverbindungen kontrollieren.

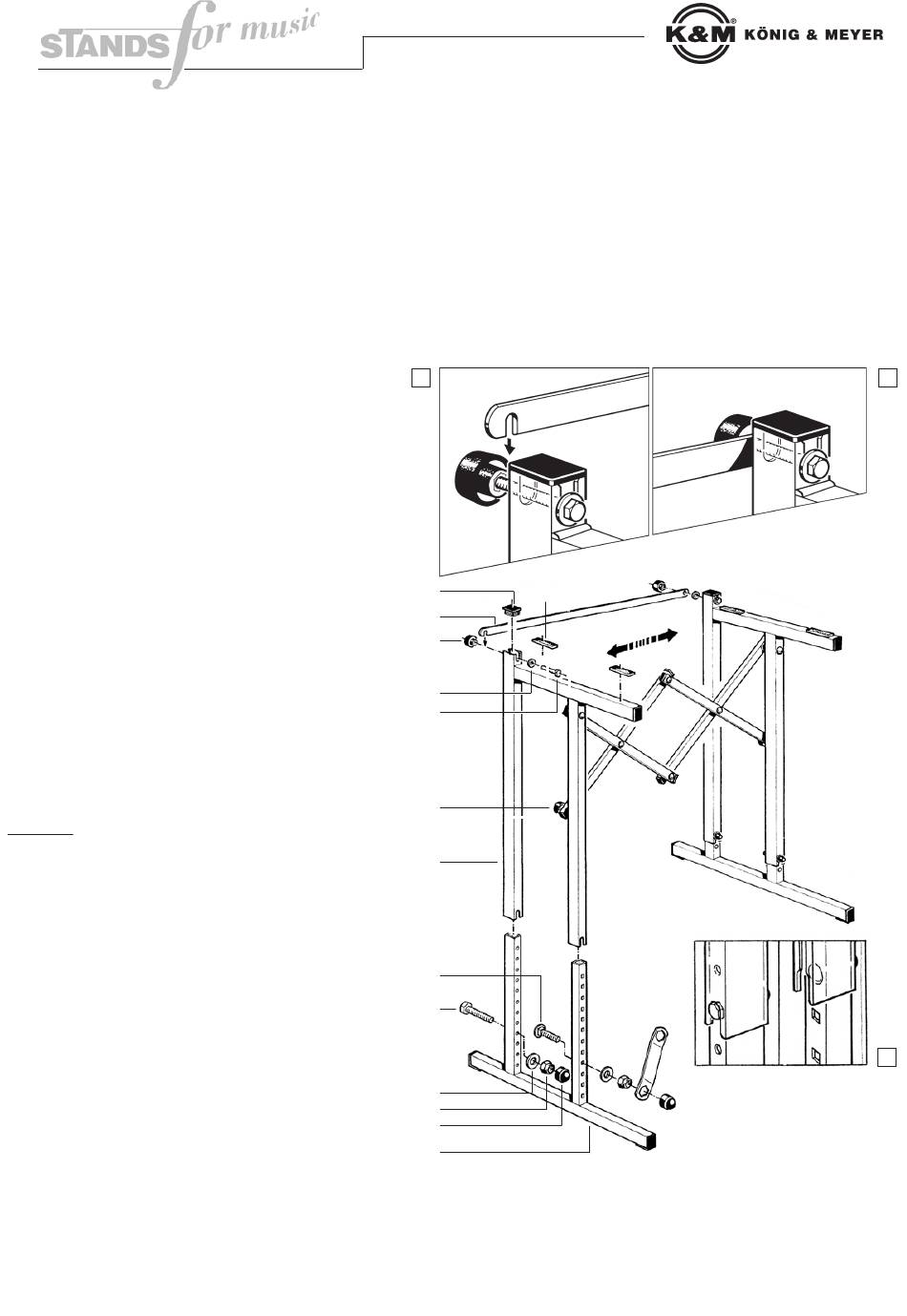

Montage:
Seitenteile 7 bis zum Anschlag auseinanderziehen
und mit Klemmschraube 8 fixieren.
Verbindungsstrebe 12 mit Schrauben M6 x 50 mm
9, U-Scheiben 10 und Klemmmutter 11 an den
Seitenteilen oben festklemmen (Abb. A) bzw.
verschrauben (Abb. B).
Kunststoffgleiter 13 eindrücken und Gummistreifen
14 an den Auflagearmen anbringen.
Höhenverstellung (12-fach):
Kappe 2 abnehmen und Schraubverbindung lösen
(Mutter 3, U-Scheibe 4 und Schrauben 5, 6).
Gewünschte Höhe wird erreicht durch Einstecken
aller vier Schrauben 5, 6 in der jeweils gleichen
Bohrung der Fußteile 1.
Beachte: Sechskantschrauben 5 durch runde
Löcher, Schlossschrauben 6 durch quadratische
Löcher führen.
Seitenteile 7 auf die Fußteile 1 aufstecken, bis sie
an den Schrauben aufsitzen (Abb. C) und mit U-
Scheiben 4 und Muttern 3 verschrauben. Schutz-
kappen 2 aufdrücken.
Zusammenlegen:
Klemmmutter 11 lösen, Verbindungsstrebe 12
wegklappen und Klemmutter 11 wieder festziehen.
Klemmschraube 8 lösen und Seitenteile 7
zusammenschieben. Mit Klemmschraube 8 wieder
anziehen.
Wichtiger Hinweis:
Falls Sie das Stativ bzw. den Ständer in Ihrer
Wohnung aufstellen, legen Sie ggf. eine
rutschfeste Unterlage unter die Kunststoff- bzw.
Gummifüße, da diese auf empfindlichen Böden
(z.B. Parkett) Spuren hinterlassen können.
-18880.000.55-
-03.80.745.00- 5/04
A
13 14
12
11
10
9
8
7
6
5
4
3
2
1
B
C
