turck 6833912 Bedienungsanleitung

PS0.25V-501-2UPN8X-H1141/3GD

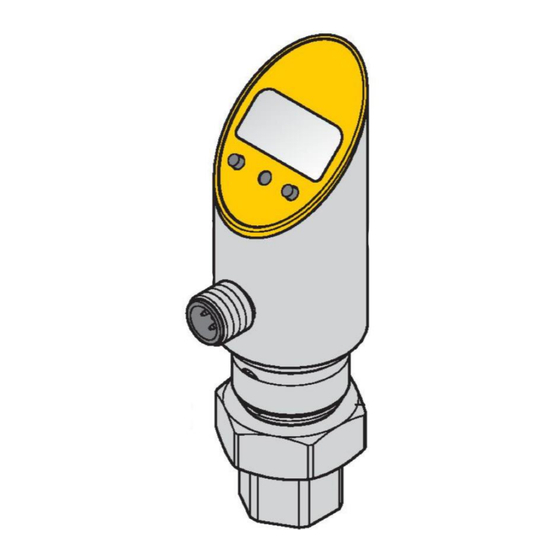

Drucksensor (verdrehbar) – mit 2 Transistorschaltausgängen
pnp/npn
Technische Daten
Typ
Ident-No.
Medientemperatur
Druckbereich
Druckart
Druckbereich
zulässiger Überdruck
Berstdruck
Ansprechzeit
Versorgung
Betriebsspannung
Stromaufnahme
Schutzmaßnahme
Kurzschluss-/ Verpolungsschutz
Schutzklasse
Ausgänge
Ausgang 1
Ausgang 2
Schaltausgang
Kommunikationsprotokoll
Ausgangsfunktion
Genauigkeit
Bemessungsbetriebsstrom
Schaltfrequenz
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|7
PS0.25V-501-2UPN8X-H1141/3GD
6833912
-40...+85 °C
Relativdruck
-0.25...0.25 bar
-3.63...3.63 psi
-0.025...0.025 MPa
≤ 3 bar
≥ 3 bar
< 3 ms
18...30 VDC
≤ 50 mA
SELV, PELV nach EN 50178
ja / ja
III
Schaltausgang oder IO-Link Modus
Schaltausgang
IO-Link
Schließer/Öffner, PNP/NPN
± 1 % FS BSL
0.2 A
≤ 180 Hz
Merkmale
■
Drehbares Gehäuse nach Montage des
Prozessanschlusses
■
Ablesen der eingestellten Werte ohne
Werkzeug möglich
■
Programmierschutz durch versenkten Ta-
ster und Lock‐Funktion
■
Permanente Anzeige der Druckeinheit (bar,
psi, kPa, MPa, misc)
■
Druckspitzenspeicher
■
Druckbereich ‐250...250 mbar rel.
■
ATEX Kategorie II 3 G, Ex Zone 2
■
ATEX Kategorie II 3 D, Ex Zone 22
Anschlussbild
Funktionsprinzip
Die Drucksensoren der PS‐Serie
arbeiten mit keramischen Messzellen.
Durch die Druckeinwirkung auf
das Keramikträgermaterial wird ein
druckproportionales Signal erzeugt
und elektronisch weiterverarbeitet.
Das verarbeitete Signal steht je nach
Sensorvariante als Schalt‐ oder
Analogausgang zur Verfügung. Höchste
Flexibilität, durch einen starren oder
verdrehbaren Sensorkörper, einer Vielzahl von
Gewindearten, frontbündige oder totraumfreie
Druckmembranen und einer Genauigkeit von
0,5% vom Endwert, garantieren eine sichere
Prozessanbindung
