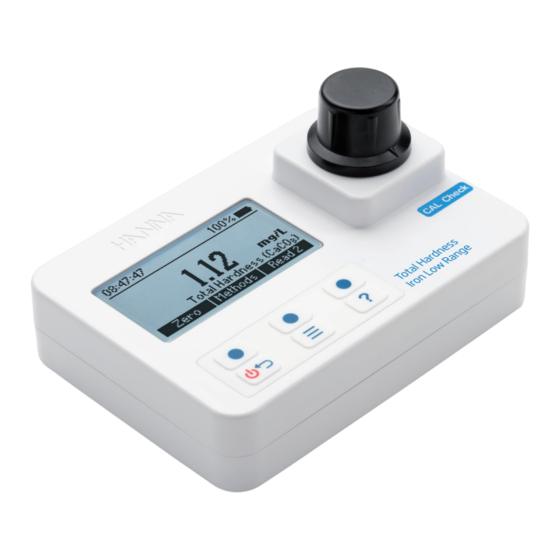

- Seite 1 HI97741 Photometer für Gesamthärte und Eisen, niedrig (LR)
- Seite 2 Sehr vielen Dank, dass Sie sich für ein Produkt von Hanna Instruments geehrte entschieden haben. Kundin, Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie sehr dieses Messgerät verwenden. geehrter Dieses Handbuch gibt Ihnen die notwendigen Informationen für den Kunde richtigen Gebrauch dieses Messgeräts und eine genaue Vorstellung von...
-
Seite 3: Inhaltsverzeichnis
INHALT ÜBERPRÜFUNG DER LIEFERUNG ................4 SICHERHEITSHINWEISE ..................5 ABKÜRZUNGEN ....................5 TECHNISCHE DATEN .................... 6 BESCHREIBUNG ....................7 BESTIMMUNGSGEMÄSSER GEBRAUCH ............7 ALLGEMEINE BESCHREIBUNG ................. 7 FUNKTIONSBESCHREIBUNG ................8 FUNKTIONSPRINZIP ..................9 DAS OPTISCHE SYSTEM ................. 9 ALLGEMEINE BEDIENUNG .................. 10 GERÄTEVALIDIERUNG: CAL CHECK™... -
Seite 4: Überprüfung Der Lieferung
Nehmen Sie das Gerät und das Zubehör aus der Verpackung und untersuchen Sie es sorgfältig, um sicherzustellen, dass während des Transports keine Schäden entstan- den sind. Benachrichtigen Sie Ihr nächstes Hanna Instruments Kundendienstzentrum, wenn Sie Beschädigungen oder Fehlfunktionen feststellen Jedes HI97741C wird in einer Transportbox mit dem folgenden Zubehör geliefert:... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE GEFAHR Die mit diesem Produkt zu verwendenden Chemikalien können bei unsachgemäßem Gebrauch zum Teil Vergiftungen, Organ- schäden, Verätzungen und Hautreizungen verursachen und korrosiv auf Materialien wirken. • Beachten Sie vor Gebrauch jeder Chemikalie die zugehörigen Sicherheitsdaten- blätter (SDS). Sie finden diese zum Download unter Eingabe der Produktnum- mer auf http://sds.hannainst.com. -
Seite 6: Technische Daten
TECHNISCHE DATEN Magnesiumhärte 0,00 bis 2,00 mg/L (als CaCO Messbereich Calciumhärte 0,00 bis 2,70 mg/L (als CaCO Gesamthärte 0,00 bis 4,70 mg/L (als CaCO Auflösung 0,01 mg/L Härte Genauigkeit ±0,11 mg/L ±5 % d. Messwerts bei 25 °C Adaptation der "Standard Methods for the Exam- Methode ination of Water and Wastewater, 18 Edition",... -
Seite 7: Beschreibung
BESCHREIBUNG BESTIMMUNGSGEMÄSSER GEBRAUCH HI97741 ist ein tragbares, selbstdiagnostisches Messgerät zur photometrischen Bestimmung von Gesamthärte und Eisen im niedrigen Messbereich in wässrigen Lösungen. ALLGEMEINE BESCHREIBUNG Das Photometer HI97741 ist ein kompaktes und vielseitiges Messgerät, das sich sowohl im Labor, als auch im mobilen Einsatz bewährt. Es ermittelt die Gesamthärte... -
Seite 8: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG 1) ON/OFF-Taste 4) Messschacht 6) Batteriefachdeckel 2) Tastatur 5) Küvetten-Positions- marker 3) LCD Tastaturbelegung Die Tastatur verfügt über 3 direkte und 3 virtuelle Tasten: Virtuelle Taste. Drücken, um die auf dem LCD direkt darüber angezeigte Funktion auszuführen. Ein-Ausschalttaste. Drücken und Halten zum Ein- oder Ausschalten. Kurz drücken um zur vorherigen Anzeige zurückzukehren. -
Seite 9: Funktionsprinzip
FUNKTIONSPRINZIP Die Photometrie basiert auf dem Prinzip, dass die Farbe einer Substanz durch Absorption und Transmission elektromagnetischer Lichtwellen entsteht. Fällt ein und der Intensität Ι Lichtstrahl einer bestimmten Wellenlänge (der Wellenlänge der Komplementärfarbe) die Moleküle der Messprobe absorbiert, und eine Strahlung der Intensität Ι (niedriger auf eine farbige Messprobe, wird ein Teil der Strahlung durch als Ι... -
Seite 10: Allgemeine Bedienung
LED-Lichtquellen bieten im Vergleich zu Wolframlampen viele Vorteile. LEDs verfügen über eine erheblich höhere Effizienz und produzieren mehr Licht bei gleichzeitig geringerem Stromverbrauch. Sie erzeugen wenig Abwärme und gewährleisten so die elektronische Stabilität des Geräts. LEDs sind für viele verschiedene Wellenlängen erhältlich, während Wolframlampen im blau/violetten Bereich nur geringe Lichtleis- tungen erbringen. - Seite 11 Mit den Wert einstellen, der im Zertifikat des verwendeten CAL Check-Standards vermerkt ist. Zum Fortfahren Weiter drücken. Hinweis: Das Gerät speichert diesen Wert zur für zukünftige Kalibrierungen. Wenn Sie einen neuen Satz Kalibrierstandards verwenden, müssen Sie den Wert anhand des neuen Zertifikats aktualisieren.
-
Seite 12: Glp
Richtige Eingabe des Zertifikatwerts, und den Zustand und das Haltbarkeitsdatum der Küvette überprüfen. Ggf. Küvette reinigen und CAL Check wiederholen. Bleibt das Problem bestehen, Hanna Instruments Kundenservice kontaktieren. Taste drücken, um das Menü aufzurufen. Mit GLP markieren und Wählen drücken. -
Seite 13: Einstellungen
Löschen drücken, um einen Eintrag zu löschen. In der darauffolgenden Abfrage: • Nein oder Taste drücken, um den Vorgang ohne Löschung abzu- brechen und zum zuletzt gewählten Eintrag zurückzukehren. • Ja drücken, um einen Eintrag zu löschen. • Alle drücken, um alle Einträge zu löschen. (Bestätigung erforderlich). EINSTELLUNGEN Taste drücken, um das Menü... - Seite 14 Zeitformat Optionen: 12 Std. oder 24 Std. Mit der virtuellen Taste die gewünschte Option wählen. Datumsformat Ändern drücken und mit das gewünschte Datumsformat markieren. Zur Bestätigung Akzept. drücken. Zum Abbrechen ohne Speicherung der neuen Auswahl Taste drücken. Dezimaltrennzeichen Optionen: Komma ( , ) oder Punkt ( .
-
Seite 15: Reagenzien / Zubehör
Geräteinformationen Wählen drücken, um Modell, Seriennummer, Firm- ware-Version und ausgewählte Sprache anzuzeigen. Taste drücken, um zum Setup -Menü zurückzukehren. Auf Werk zurücksetzen Wählen drücken, um das Gerät auf Werks- einstellungen zurückzusetzen. Zur Bestätigung Akzept. drücken. Zum Abbrechen Aufheben drücken. REAGENZIEN / ZUBEHÖR Taste drücken, um das Menü... -
Seite 16: Photometer
BATTERIESTATUS Das Gerät führt beim Einschalten einen Selbsttest durch. Während des Tests wird ® das Hanna -Logo angezeigt. Nach 5 Sekunden wird, sofern der Test erfolgreich abgeschlossen wurde, die letzte gewählte Methode angezeigt. Das Batteriesymbol in der rechten oberen Ecke des Bildschirms zeigt den Ladungszustand der Batterie an: •... -
Seite 17: Hinweise Zum Gebrauch Der Küvetten
Verwendung von Spritzen Um mit der 1-mL-Spritze genau zu dosieren: Den Kolben vollständig in die Spritze schieben und deren Spitze in die Lösung tauchen. Kolben hochziehen, bis sich der untere Rand des Dichtungsrings genau auf der gewünschten Markierung befindet. Spritze aus der Lösung nehmen und Außenseite der Spritze abtrocknen. - Seite 18 Kräftig schütteln : Die Küvette mit Daumen und Zeigefinger halten und durch kräftige Auf- und Abwärtsbewegungen schütteln. Wenn ein Mischzylinder verwendet wird, diesen gut verschließen, Verschluss mit dem Daumen sichern und Zylinder durch kräftige Auf- und Abwärtsbewegungen schütteln.. Hinweise: • Küvetten müssen bei der Messung außen trocken und frei von Fingerabdrücken, Öl oder Verschmutzungen sein.
-
Seite 19: Methodendurchführung
METHODENDURCHFÜHRUNG GESAMTHÄRTE REAGENZIEN Artikelnummer Beschreibung Menge HI93719A Magnesiumhärte Reagenz A 0,51 mL HI93719B Magnesiumhärte Reagenz B 0,5 mL HI93719C Magnesiumhärte Reagenz C 1 Tropfen HI93719D Magnesiumhärte Reagenz D 1 Tropfen REAGENZIEN-SETS HI93719-01 Magnesiumhärte Reagenzien 100 Tests HI93719-03 Magnesiumhärte Reagenzien 300 Tests Weiteres Zubehör siehe Seite 29. - Seite 20 Drei Küvetten mit dieser Lösung ausspülen und mit 10 mL Lösung füllen (bis zur Markierung). Einen Tropfen Reagenz C für Magnesiumhärte HI93719C in die erste Küvette (#1) geben. Dies ist die Blindprobe. Kunststoffstopfen und Küvettenkappe aufsetzen und Küvette zum Mischen schwenken. ×1 Einen Tropfen Reagenz D für Magnesiumhärte HI93719D...
- Seite 21 12. Messproben-Küvette für Magnesiumhärte (#2) in den Messschacht einsetzen und sicherstellen, dass der Markierungsstrich der Küvette an der Markierung des Messschachtes ausgerichtet ist. 13. Messen1 drücken. Das Gerät führt die Messung aus und zeigt den gemessenen Wert für die Magnesiumhärte in ) an.
- Seite 22 18. Taste drücken und mit den virtuellen Tasten Chemische Formel aus- wählen. 19. Wählen drücken, um den Messwert in Französischen Härtegraden ( °f ), Deut- schen Härtegraden ( °d ) oder Englischen Härtegraden ( °E ) darzustellen. INTERFERENZEN Interferenzen können verursacht werden durch: •...
-
Seite 23: Eisen (Lr)
EISEN (LR) REAGENZIEN Artikelnummer Beschreibung Menge HI93746-0 Reagenz für Eisen (LR) 2 Beutel REAGENZIEN-SETS HI93746-01 Reagenz für Eisen (LR) 100 Tests HI93746-03 Reagenz für Eisen (LR) 300 Tests Weiteres Zubehör siehe Seite 23. MESSUNG Hinweis: Wenn der Anleitungsmodus ausgeschaltet ist, folgen Sie der untenstehenden Anleitung. - Seite 24 und das Gerät ist zur Messung bereit. Küvette aus dem Messschacht nehmen. Küvette aus dem Messschacht nehmen. Einen weiteren Mischzylinder mit 25 mL Probenflüssigkeit füllen (bis zur Markierung). Dies ist die Messprobe. 25 mL Den Inhalt eines Beutels mit HI93746-0 Reagenz für Eisen (LR) hinzugeben.
- Seite 25 INTERFERENZEN Interferenzen können verursacht werden durch: • Mangan über 50,0 mg/L • Cadmium, Molybdän über 4,0 mg/L • Cyanid über 2,8 mg/L • Chrom(VI) über 1,2 mg/L • Nickel über 1,0 mg/L • Nitrit-Ion über 0,8 mg/L • Kupfer über 0,6 mg/L •...
-
Seite 26: Fehlermeldungen
Methode. Stellen Sie sicher, dass die Probe keine Ver- unreinigungen enthält. Überprüfen Sie die Probenvor- bereitung und die Messvorbereitung. Datums- und Zeiteinstellungen sind verloren gegangen. Setzen Sie die Werte im Einstellungsmenü zurück. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst von Hanna Instruments. - Seite 27 Englisch ist die einzige verfügbare Sprache. Die Hilfe- funktion ist nicht verfügbar. Starten Sie das Messgerät neu. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst von Hanna Instruments. Der Batterieladestand ist für eine ordnungsgemäße Funktion des Geräts zu niedrig. Ersetzen Sie die ver- brauchten Batterien durch neue.
-
Seite 28: Batteriewechsel
BATTERIEWECHSEL Taste drücken und halten, um das Gerät auszuschalten. Batteriefachdeckel gegen den Uhrzeigersinn drehen, um das Batteriefach zu öffnen. Alte Batterien entfernen und durch 3 neue 1,5-V-AA-Batterien ersetzen. Batteriefachdeckel wieder aufsetzen und im Uhrzeigersinn drehen, um das Batteriefach zu schließen. -
Seite 29: Zubehör
ZUBEHÖR REAGENZIEN-SETS Artikelnr. Beschreibung HI93710-01 Reagenz für pH- 100 Tests HI93710-03 Reagenz für pH- 300 Tests HI93719-01 Reagenzien für Magnesiumhärte- 100 Tests HI93719-03 Reagenzien für Magnesiumhärte- 300 Tests Reagenzien f. Eisen, niedrig (LR), 100 Tests HI93746-01 HI93746-03 Reagenzien für Eisen, niedrig (LR), 300 Tests WEITERES ZUBEHÖR Artikelnr. -
Seite 30: Entsorgung
Zertifikat Alle Geräte von Hanna Instruments sind mit den Europäischen CE-Richtlinien konform. Entsorgung Gerät und Zubehör Entsorgen Sie das Produkt nicht über den Hausmüll sondern über geeignete Recyclingsysteme für elektrische und elektronische Geräte. Gebrauchte Batterien Dieses Produkt enthält Batterien. Um potenzielle Gefahren für Mensch und Umwelt zu vermeiden, entsorgen Sie Batterien nicht über den Hausmüll sondern über geeignete Recyclingsysteme. - Seite 31 Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung gestattet. Hanna Instruments ist eine eingetragene Marke von Hanna Instruments Inc. Das Hanna Instruments Logo und CAL Check sind Marken von Hanna Instruments Inc. * Andere Firmen- und Produktnamen sind Marken oder eingetragene Marken der entsprechenden Markeninhaber.
- Seite 32 Hanna Instruments Deutschland GmbH An der Alten Ziegelei 7 89269 Vöhringen p: +49 7306 3579100 f: +49 7306 3579101 e: info@hannainst.de w: www.hannainst.de B_HI97741_2020_02 - Übersetzung der Original- Bedienungsanleitung MAN97741...
