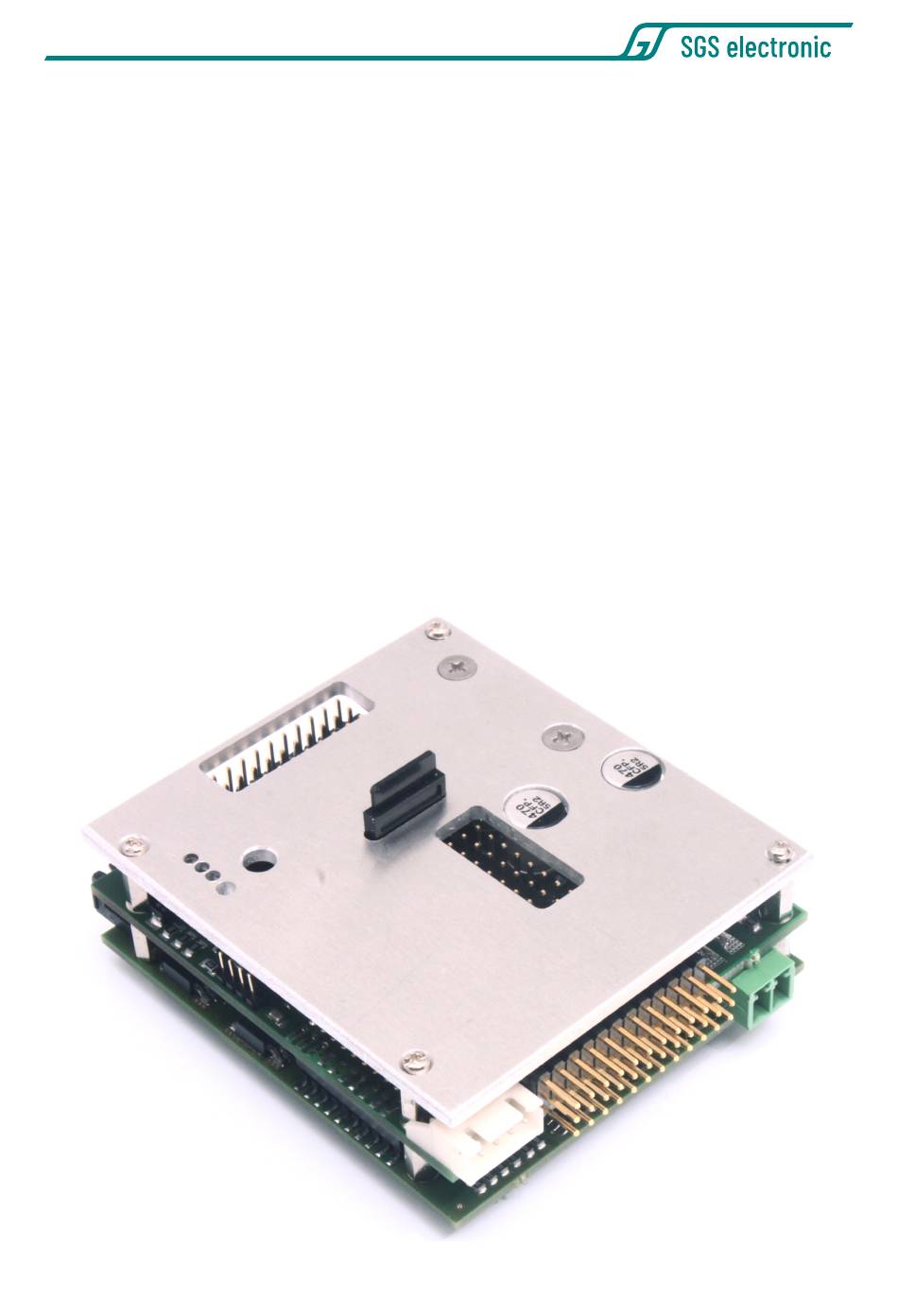

TVC-MF-10-MBT
TVC-MF-10-MBT

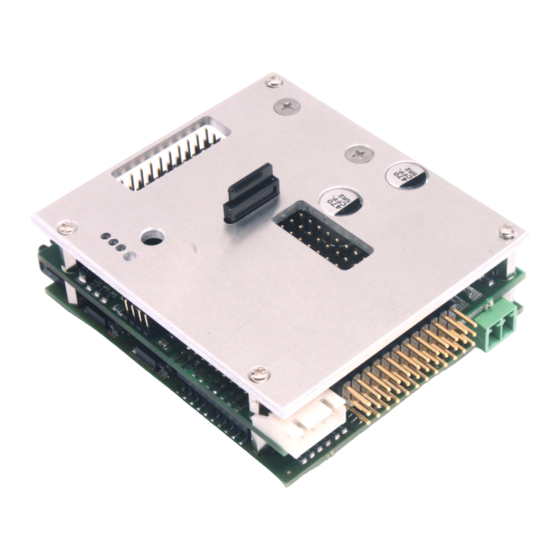

Fulloption-Modul mit Sound für RC-Kampfpanzer im Maßstab
1:10 und größer
Das Modul ist, zusammen mit einem externen Doppelregler, zur Steuerung
eines Kampfpanzers mit Kettenlaufwerk entwickelt worden.
Als Fahrtregler kann der TVC-B10, TVC-B30 oder TVC-B100 angeschlossen
werden.
1
© SGS electronic 2006-2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für sgs-electronic TVC-MF-10-MBT

Inhaltszusammenfassung für sgs-electronic TVC-MF-10-MBT

  • Seite 1 TVC-MF-10-MBT TVC-MF-10-MBT Fulloption-Modul mit Sound für RC-Kampfpanzer im Maßstab 1:10 und größer Das Modul ist, zusammen mit einem externen Doppelregler, zur Steuerung eines Kampfpanzers mit Kettenlaufwerk entwickelt worden. Als Fahrtregler kann der TVC-B10, TVC-B30 oder TVC-B100 angeschlossen werden. © SGS electronic 2006-2020...

  • Seite 2: Gebrauchshinweise

    TVC-MF-10-MBT 1 Gebrauchshinweise Zum Einbau des Moduls in ihr Modell braucht es gute Kenntnisse im Funkti- onsmodellbau. Die mitgelieferten Anschlusskabel müssen lastseitig gelötet oder angeklemmt werden. Modellbau-Einsteiger und Jugendliche unter 16 Jahren sollten sich Rat von erfahrenen Modellbauern einholen. Schalten Sie IMMER das Modell vollständig ab, wenn sie Änderungen an den elektrischen Anschlüssen machen.

  • Seite 3: Inhaltsverzeichnis

    TVC-MF-10-MBT Inhaltsverzeichnis 1 Gebrauchshinweise 2 Einleitung 2.1 Lieferumfang ....... 2.2 Zubehör ........
  • Seite 4 TVC-MF-10-MBT 3.4.2 Rückfahrscheinwerfer ..... 18 3.4.3 Rundumlicht ......18 3.4.4 Scheinwerfer .
  • Seite 5 TVC-MF-10-MBT 5.6.3 Zurücksetzen des Beschädigungszustandes ..37 6 Praxistipps 6.1 Neutralstellung ......38 6.2 Failsafe Empfänger .
  • Seite 6 TVC-MF-10-MBT Schaltausgänge ......26 Belegung der Tamiya Blitzeinheit ....28 Belegung der HL Blitzeinheit .

  • Seite 7: Einleitung

    TVC-MF-10-MBT 2 Einleitung Die vorliegende 3. Version des Moduls weist folgenden Verbesserungen gegenüber der Vorgängerversion auf: • die Anzahl eingebauter Fahrregler wurde von 4 auf 6 erhöht • die eingebauten Fahrregler sind nun auch mit 16kHz getaktet • der Nennstrom wurde für schwere Modelle angehoben, 2x10A und 4x3A •...

  • Seite 8: Zubehör

    TVC-MF-10-MBT 2.2 Zubehör Anschlussleitungen für die Ausgänge X08 bis X17 (Licht, Raucherzeuger usw) gehören NICHT zum Lieferumfang. Diese Ausgänge lassen sich mit üb- lichen,dreipoligen Servoleitungen belegen. Im Zubehör bieten wir hierfür unterschiedliche Kontaktierungsmöglichkeiten an. • FO-LS10 universeller Kabelsatz mit 8 Servoleitungen, Kabelbindern und 8 Vorwiderständen für LED...

  • Seite 9: Anforderung An Die Rc Anlage

    TVC-MF-10-MBT und Heizelement • Battleunit Anschluss (Tamiya kompatibel) Zudem ist über den Scalebus alternativ eine Waffenstabilisierung, TVC- GSU12, anschließbar. Für endlose Turmdrehung kann der Scalebus mittels zweier Infrarotrepeater, GFMC-SBR10, entweder die Waffenstabilisierung TVC-GSU-12 oder die Turmsteuerung TVC-TC12 ansteuern. 2.4 Anforderung an die RC Anlage 2.4.1 ungeeignete RC Anlagen...

  • Seite 10: Beste Vorgehensweise

    TVC-MF-10-MBT 3. Linearschiebern nicht automatisch der Fall. Eine Bedienung der o.g, Funktionen sollte mit 1. Dreistufentastern 2. Selbstzentrierenden Kreuzknüppel erfolgen. In Tabelle 1 sind die empfohlenen Bedienelemente im Sender aufgeführt. Kanäle für Dreistufenschalter arbeiten nicht speichernd, hier lassen sich auch Potentiometer/Linearschieber verwenden. Am besten mit Mittelstel- lung.
  • Seite 11 TVC-MF-10-MBT Folgendes Verhalten zeigt ein Servo in so einem Aufbau: 1. bei einem selbstrückstellenden Kreuzknüppel folgt das Servo dem Ausschlag des Stick. Lässt man ihn los, fährt es in Mittelstellung. 2. bei Linearschiebern oder Potis folgt das Servo dem Ausschlag und verbleibt auch nach dem Loslassen dort.

  • Seite 12: Funktionsbeschreibung

    TVC-MF-10-MBT 3 Funktionsbeschreibung 3.1 Manuelle Steuerung Zur Steuerung des Moduls wird eine Funkfernbedienung mit mindestens vier Proportionalkanälen benötigt. Die Funktionen des Moduls werden wie folgt auf vier bis acht Proportionalkanäle gelegt. Der Anschluss von Kanal 5, 6, 7 und 8 ist optional.

  • Seite 13: Mg2

    TVC-MF-10-MBT rückzugs wird ein Servo angesteuert. Er läuft beim Abfeuern schnell zurück und kehrt nach einer Verweilzeit langsam in die Ausgangslage zurück. 3.1.4 Kanal 4 - Turmdrehung links/rechts / Schußfunktion MG2 Bei langsamer Betätigung des Sticks aus der Mittelstellung wird der Turm mit einer Geschwindigkeit proportional zur Knüppelstellung verfahren.

  • Seite 14: Kanal 7 - Lautstärkeeinstellung

    TVC-MF-10-MBT 3.1.7 Kanal 7 - Lautstärkeeinstellung Wird an diesen Eingang ein Proportionalkanal angeschlossen, kann die Lautstärke hierüber eingestellt werden. Ist der Kanal offen, erfolgt die Lautstärkeeinstellung über das Potentiometer. 3.1.8 Kanal 8 - Schußfunktion Alternativ zur Doppelbelegung des Kanal 3 kann die Schussfunktion für MG und Haupfwaffe mit diesem Kanal ausgelöst werden.

  • Seite 15: Lichtmodus 1

    TVC-MF-10-MBT 3.2.1 Lichtmodus 1 Lichtmodus 1 steuert Ausgänge für universell nutzbare Lampen (auxlight 1 und 2). Sie können z.B. für das Abblendlicht, die Frontscheinwerfer, das Tarnlicht oder Suchscheinwerfer genutzt werden. Der Lichtmodus 1 wird durch Tippen des Bedienelements aus der Mittelstel- lung nach vorne weiter geschaltet.

  • Seite 16: Hinweis

    TVC-MF-10-MBT Zustand Straßen- Straßen- Straßen- Gefecht verkehr verkehr verkehr Bremslicht auto auto auto Tarn-Bremslicht auto Blinker links/rechts auto auto Warnblin- Rundumlicht 1,2,3,4 (Lauf- (Lauf- licht) licht) Tabelle 3: Lichtmodus 2 Licht ebenfalls erhalten. Bei Abschalten der Modells durch Abschalten des Senders wird das Licht ausgeschaltet.

  • Seite 17: Mg's

    TVC-MF-10-MBT • Endlagenschaltern (z.B. Tamiya) ansteuern. • Der Rohrrückzugservo schnellt zurück, läuft nach kurzer Verweilzeit zurück in die Ausgangslage. Während der anschliessenden Nachla- dezeit kann nicht erneut gefeuert werden. • Durch das Fahrwerk geht ein Ruck, indem die Motor kurz angesteuert werden.

  • Seite 18: Fahrdynamische Funkionen

    TVC-MF-10-MBT erkennen. 3.4 Fahrdynamische Funkionen 3.4.1 Abgassimulationsanlage Das Modul ist für die getrennte Ansteuerung des Destillaterhitzers und der Luftpumpe bzw. des Ventilators ausgelegt. Der Destillaterhitzer wird immer eingeschaltet, sobald das Modell gültige Funksignale empfängt. Der Ausgang für das Gebläse oder die Luftpumpe wird in Abhängigkeit von der Beschleunigung und der Geschwindigkeit gesteuert.

  • Seite 19: Blinker Links + Rechts

    TVC-MF-10-MBT 3.4.5 Blinker Links + Rechts Ab einer Mindestgeschwindigkeit von ca. 10% der Höchstgeschwindigkeit schaltet sich die Blinkautomatik ein. Bei Lenkstellung rechts wird rechts geblinkt, bei Lenkeinschlag nach links blinkt der linke Blinkerausgang mit einer Frequenz von ca. 1Hz. Der automatische Blinker ist nur im Fahrmodus aktiv. Das Warnblinklicht kann durch den Lichtmodus 2 ein- oder ausgeschaltet werden.

  • Seite 20: Anschluss

    TVC-MF-10-MBT 4 Anschluss Im Folgenden wird die Position und die Steckrichtung der Anschlüsse erläutert. Die genaue Funktion der einzelnen Stecker ist weiter unten im Detail erläutert. Abbildung 1: Übersicht der Anschlussklemmen 4.1 Fahrakku (X60) 4.1.1 Stand-Alone-Betrieb Die Stromversorgung erfolgt über den grünen, steckbaren Schraubklem- menblock.

  • Seite 21: Betrieb Mit Zusätzlichen Modulen

    TVC-MF-10-MBT Fahrakku plus (+) Fahrakku minus (-) Abbildung 2: Belegung des Steckers für die Stromversorgung 4.1.2 Betrieb mit zusätzlichen Modulen Doppelfahrtregler Full Option-Modul Wenn sie mehrere Module (egal ob Scalebus-Module, externe BEC- Scalebus Regler oder einfache Fahrtregler) betreiben wollen, bauen sie ei-...

  • Seite 22: Servoleitungen Zum Empfänger (X50 Bis X511)

    TVC-MF-10-MBT Empfänger suchen. 4.2 Servoleitungen zum Empfänger (X50 bis X511) Die Servokabel sind beidseitig mit JR Steckern ausgeführt. Eine Seite wird in das FO-Modul gesteckt, die andere Seite wird in den Empfänger gesteckt. Abbildung 6 zeigt, wie die Servokabel in das Modul eingesteckt werden.

  • Seite 23: Futaba Servos Haben Einen Kunststoffnase, Die Entfernt Wer- Den Muss

    TVC-MF-10-MBT Funktion Servoausgang Reglerausgang Rohrrückzug Höhenausrichtung BK Turmdrehung Periskop Tabelle 4: Übersicht Servoausgänge Versorgt werden die Servos mit einer Spannung von 5V. Die Spannung wird mit einer eigenen BEC aus der Akkuspannung (X60) erzeugt. Diese BEC versorgt nur die Servoausgänge X40 bis X47. Für die anderen Funktionen des Moduls ist eine weitere BEC vorhanden.

  • Seite 24: Anschluss Der Turmdrehservos

    TVC-MF-10-MBT 4.3.1 Anschluss der Turmdrehservos Zusätzlich zum Motorausgang steuert das Modul einen Servoausgang gemäß der an Turmdrehung (X42). Das ist insbesondere bei geringer Aus- lenkung sinnvoll, wie sie bei Jagdpanzern üblich ist. Diese Funktion ist immer parallel zu den Motorausgängen aktiv. Sie können zwischen den Getriebemotorausgang oder dem Servoausgang frei wählen.

  • Seite 25: Anschluss Der Motoren Zur Turmsteuerung

    TVC-MF-10-MBT Abbildung 9: Beispiel einer Rohranhebe und Rückzugseinheit mit Servos Abbildung 10: Motorsteckverbinder 4.4.1 Anschluss der Motoren zur Turmsteuerung Die Motoren für Turmdrehung und Rohrwiege werden an den schwarzen, zweipoligen Steckverbindern X01 und X02 angeschlossen. Der Turmdreh- motor wird an X02 angeschlossen.

  • Seite 26: Anschluss Des Externen Fahrtreglers Über Den Scalebus (X30)

    TVC-MF-10-MBT 4.4.2 Anschluss des externen Fahrtreglers über den Scalebus (X30) Laufwertsantriebe werden beim TVC-MF über externe Dop- pelfahrtregler angesteuert. Es gibt Fahrtregler mit 10A, 30A und 100A Motorstrom. Das FO Modul steuert in dieser Betriebsart den externen Regler. Das mitgelieferte Scalebuskabel wird einfach in die weißen Stecker...

  • Seite 27: Beleuchtung, Abgasanlage Und Schussmotor

    TVC-MF-10-MBT Die Schaltausgänge X08 und X09 schalten den Pluspol. Der linke Anschluss ist mit dem Minuspol belegt. Die Schaltausgänge X10 bis X17 schalten den Minuspol. Der linke An- schluss (rot) ist mit dem Pluspol belegt. Tipp Der gemeinsame Plus von X10 bis X17 und der gemeinsame Minus ist für alle Steckplätze gleich.

  • Seite 28: Led Für Schussfunktionen

    TVC-MF-10-MBT Alternativ kann die Heizung des Raucherzeuger auch an X04 angeschlossen werden, dort können bis zu 5A entnommen werden. 4.5.2 LED für Schussfunktionen An die Ausgänge für Schussfunktionen können direkt LED mit Vorwider- stand angeschlossen werden. Die Ausgänge schalten max. 500mA gegen Akku+. Es können also auch sehr helle Hochstrom LED (HiFlux) angeschlossen werden.

  • Seite 29: Scalebus (X30)

    TVC-MF-10-MBT 4.6 Scalebus (X30) Über den Scalebus kann das Modul er- gänzt werden. Unter Anderem ist es mög- lich, weitere Regler über eine drahtlose Infrarotverbindung (Scalebus-Repeater) anzuschliessen. Abbildung Der Scalebus-Stecker (weißer, vierpoliger Scalebusverbindung zwi- Stecker) wird in die dafür vorgesehene...
  • Seite 30 TVC-MF-10-MBT das gegenseitige teilweise Auslöschen der von beiden Membranseiten abgestrahlten Schallwellen. Die entstehenden Druckschwankungen sind hierbei vor und hinter der Membran zu dem gleichen Zeitpunkt fast exakt gegenphasig und heben sich zu großen Teilen auf. Den Lautsprecher sollten Sie daher so in das Modell einbauen, dass der Schall gut aus der Vorderseite austreten kann und die Luft nicht direkt von der Vorderseite auf die Rückseite des Lautsprechers fließen kann.

  • Seite 31: Inbetriebnahme

    TVC-MF-10-MBT 5 Inbetriebnahme 5.1 Einschalten 1. Fahrakku anschließen 2. Sender einschalten 3. Alle Steuerhebel und Schalter auf Mittelstellung einstellen (Die zuge- hörige Trimmung ebenfalls) 4. Empfänger einschalten. Die LED leuchtet für ca. 1s auf. 5. Die LED auf der Platine blinkt, bis der Regler die Mittelstellung der Ka- näle erfasst hat.

  • Seite 32: Sound Ändern

    TVC-MF-10-MBT 5.3 Sound ändern Das Modul wird bereits mit einem Sound ausgeliefert. Wenn sie den Sound ändern wollen, benötigen Sie die FMC Software und eine µSD Karte. Die FMC Software schreibt die Sounddatei auf die µSD Karte. Wenn sie die µSD in das Modul stecken werden die Sounddaten in den internen Speicher des Moduls kopiert, dieser Vorgang wird durch die Gelbe und grüne LED angezeigt.

  • Seite 33: Bootloader Fehlercodes

    TVC-MF-10-MBT muss ebenfalls auf der µSD liegen. Diese Datei darf nicht geändert werden. Sie ist AES verschlüsselt und CRC gesichert. Nach dem Start prüft das FO Modul ob die Karte steckt und die Software geladen werden darf und sich von der bereits vorhandenen unterscheidet.

  • Seite 34: Häufige Fragen

    TVC-MF-10-MBT 5.5 Häufige Fragen 5.5.1 Sicherungen Das Modul hat Sicherungen für die Servoausgänge, die Lichtausgänge, die Audioendstufe und die Motoren. Die Sicherungen für die Servoausgänge, die Lichtausgänge und die Au- dioendstufe lassen sich nur durch Abnehmen der Aluminiumabdeckung erreichen. Die Sicherungen für die Antriebe sind auf der Unterseite des Moduls zu erreichen.

  • Seite 35: Battle-Unit

    TVC-MF-10-MBT 5.6 Battle-Unit Nach dem ersten Einschlag ändert sich das Motorengeräusch und bei je- dem Einschlag ertönt ein Treffergeräusch. Außerdem ruckt das Chassis durch Ansteuern der Antriebsmotoren. Die vier Lichtausgänge des Rund- umlichtes flackern bei einem Treffer ebenfalls auf. Tipp Wenn Sie kein Rundumlicht an ihrem Modell einsetzen, können sie die vier Lichtausgänge auch auf vier LED oder Glühbirnen mit halber Nenn-...

  • Seite 36: Modusanzeige

    TVC-MF-10-MBT wie lange das Nachladen dauert und wie lange es bei Zerstörung dauert, bis das Modell wieder fahrbereit ist (Reparaturzeit). Während der Repa- raturzeit ist das Modell nicht steuerbar und der Motorsound aus. Nach dieser Reparaturzeit wird der Trefferzähler zurückgesetzt und das Modell ist wieder voll einsatzbereit.

  • Seite 37: Zurücksetzen Des Beschädigungszustandes

    TVC-MF-10-MBT 5.6.3 Zurücksetzen des Beschädigungszustandes Wie oben beschrieben, wird das Modell durch Beschuss in seiner Beweg- lichkeit eingeschränkt. Um keine Vorgabe für die Dauer des Spielverlaufes zu machen, ist diese Beschränkung nicht zeitlich begrenzt. Wird das Spiel durch die Mitspieler abgebrochen, verbleibt das eigene Modell aber mit eingeschränkter Beweglichkeit zurück.

  • Seite 38: Praxistipps

    TVC-MF-10-MBT 6 Praxistipps 6.1 Neutralstellung Das Modul erkennt bestimmte Modi dadurch, dass die Neutralstellung des Steuerknüppels verlassen wird. Bei rastenden Steuerknüppeln (oft für das Gas verwendet) oder Poti-Kanälen ist das eindeutige Rückstellen in den Neutralbereich nicht immer gegeben und das Modul springt zwischen zwei Modi hin und her.

  • Seite 39: Rundumlichtverdrahtung

    TVC-MF-10-MBT regler im Modell sind. Schalten sie daher immer das Modell ab, wenn sie Änderungen an der Verkabelung durchführen. 6.5 Rundumlichtverdrahtung Das Modul steuert ein Rundumlicht mit vier Lampen. Wenn das Rundum- licht aktiv ist, werden die Ausgänge automatisch nacheinander geschaltet.

  • Seite 40: Vorwiderstand Einer Led

    TVC-MF-10-MBT Wichtig Schalten Sie niemals LEDs ohne Vorwiderstände an das Modul! Sie werden zwar auch ohne Vorwiderstand einen Leuchteffekt wahrneh- men, hierbei handelt es sich aber um ein thermisches Glühen bei sehr großen Strömen. Dies zerstört sowohl die LED als auch den Ausgang des Moduls.
  • Seite 41 TVC-MF-10-MBT Beispiel für zwei rote LEDs und 7, 2V Akku: 7, 2V 1, 2V 0, 02A 240Ω Die Summe der Diodenspannungen sollte mindestens 2V unter der Akku- spannung liegen. Sollten sie mehr LEDs benötigen, schalten sie einfach einen zweiten Strang parallel (siehe Abbildung 21 rechts).

  • Seite 42: Begriffsverzeichnis

    TVC-MF-10-MBT 7 Begriffsverzeichnis BEC Battery Eliminator Circuit Dies ist eine Schaltung die die Spannungsversorgung des Empfängers und der Servos durch separate eine Batterie unnötig macht, indem sie die Spannung dieser Batterie aus dem Fahrakku erzeugt. LED Light Emmitting Diode Halbleiter Lichtquelle, die deutlich weniger Strom braucht als eine Glühbirne.

  • Seite 43: Technische Daten

    TVC-MF-10-MBT 8 Technische Daten Nenn-Motorstrom X01 und X02 10 Ampere pro Motor Nenn-Motorstrom X03, X04, X20 und X21 3 Ampere pro Motor Nenn-Ausgangstrom Schaltfunktionen 0,4 Ampere pro Kanal Nennleistung Audioverstärker 8W/7V; 14W/12V Versorgungsspannung 7,2V bis 16V (entspricht 12V Bleiakku /...

  • Seite 44: Hinweise

    TVC-MF-10-MBT 9 Hinweise 9.1 Haftung und Gewährleistung Das Gerät wurde nach der Herstellung einer sorgfältigen Überprüfung unterzogen. Es ist nur für den bestimmungsgemäßen Gebrauch im nicht gewerblichen Bereich gedacht. Wir übernehmen keine Haftung für Schä- den oder Folgeschäden im Zusammenhang mit diesem Produkt. Wir über- nehmen keine Gewährleistungen für Schäden, die durch Modifizierung...

  • Seite 45: Kontakt

    TVC-MF-10-MBT gehören nicht in den Hausmüll. 9.4 Kontakt Postanschrift SGS electronic Zeppelinstraße 36 47638 Straelen Deutschland www.sgs-electronic.de Email info@sgs-electronic.de Ust-IdNr.: DE 249033623 WEEE-Reg.-Nr.: DE 90290947 9.5 Dokumentation Dieses Dokument wurde am 17.03.2020, 20:02:05 MEZ erzeugt. Wir behalten uns das Recht vor, Aktualisierungen, Änderungen oder Ergän- zungen an den bereitgestellten Informationen und Daten vorzunehmen.
  • Seite 46 TVC-MF-10-MBT © SGS electronic 2006-2020...
  • Seite 47 TVC-MF-10-MBT © SGS electronic 2006-2020...
  • Seite 48 TVC-MF-10-MBT © SGS electronic 2006-2020...
