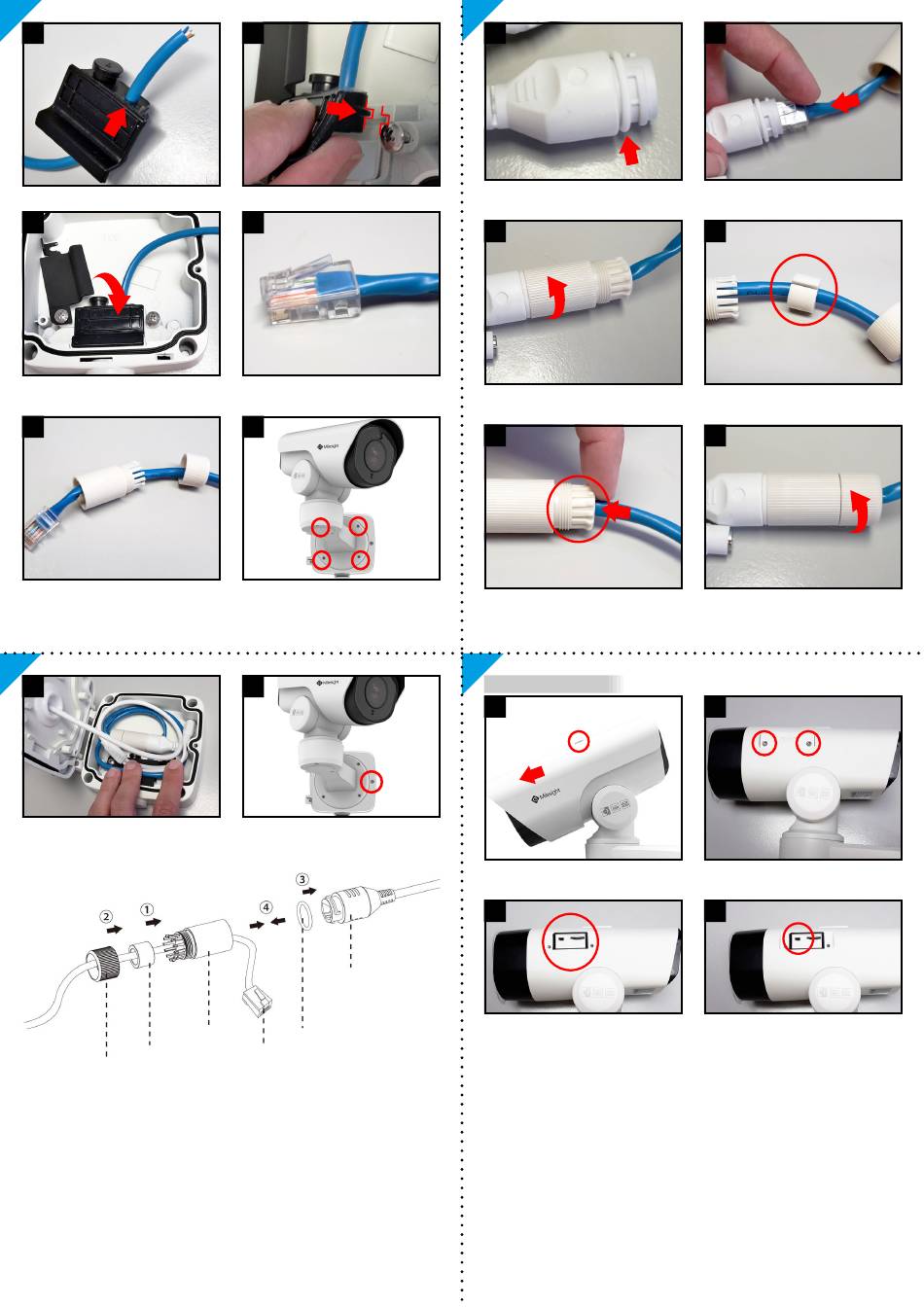

Milesight ISIS-MS-C 61 Serie Montage-Kurzanleitung Seite 2

4
5
Kabel durch die Dichtung ziehen.
7
Schwarze Platte wieder aufsetzen
und festschrauben.
9
Verschraubung und Schraub-bolzen
über das Kabel ziehen.
6
17
Verkabelung vollständig in die
Anschlussbox legen.
Als Zusammenfassung:
Schraubbolzen
Dichtungsring
Verschraubung
6
Dichtung wieder einsetzen.
8
RJ45 Stecker befestigen.
10
Kamera auf Deckel der
Anschlussbox montieren.
18
Deckel schließen und Schraube
festziehen.
Netzwerkanschluss-
Verbinder
O-Ring
Netzwerkkabel
5
11
O-Ring auf Netzwerkbuchse am
Kabel der Kamera setzen.
13
Schraubbolzen festziehen.
15
Dichtung in den Schraubbolzen
pressen.
7
SD-Karte und Reset
1
Schraube am Sonnendach lösen
und Sonnendach abnehmen.
3
Derunter befinden sich Reset-Taste
und Kartenslot.
Wir wünschen Ihnen nun viel Spaß mit Ihrem Produkt.
Ausführliche Montage- und
Betriebsanleitungen:
www.milesight.de
12
Beide Netzwerkkabel verbinden.
14
Kabel durch den seitlichen Schlitz
in die Dichtung pressen.
16
Verschraubung festziehen.
2
Schrauben an seitlicher Abdeckung
lösen.
4
Für Reset: Fünf Sekunden lang die
Taste gedrückt halten.
Software, Tools und Updates:
www.milesight.com
