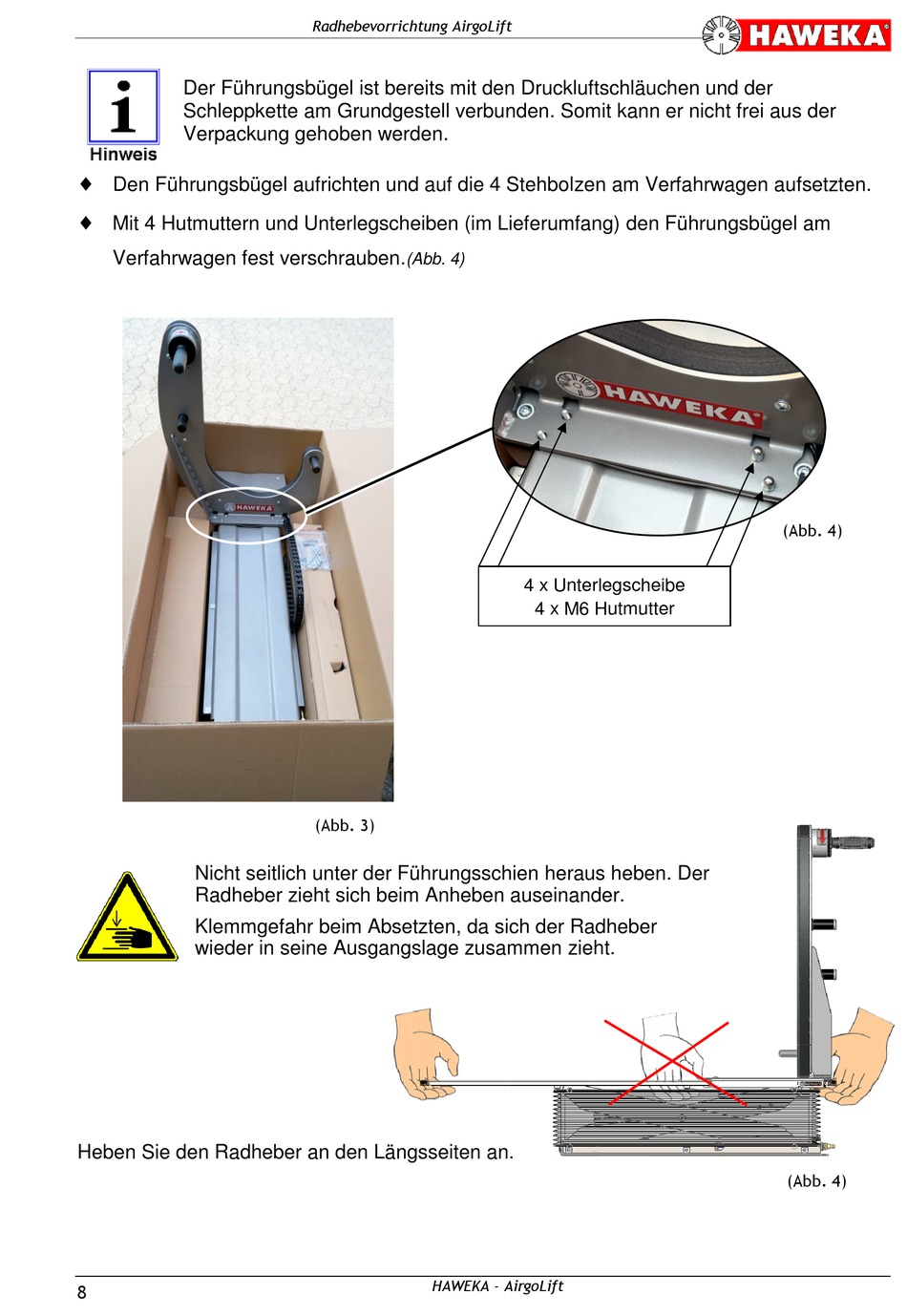

Der Führungsbügel ist bereits mit den Druckluftschläuchen und der
Schleppkette am Grundgestell verbunden. Somit kann er nicht frei aus der
Verpackung gehoben werden.
Den Führungsbügel aufrichten und auf die 4 Stehbolzen am Verfahrwagen aufsetzten.
Mit 4 Hutmuttern und Unterlegscheiben (im Lieferumfang) den Führungsbügel am
Verfahrwagen fest verschrauben.
Nicht seitlich unter der Führungsschien heraus heben. Der
Radheber zieht sich beim Anheben auseinander.
Klemmgefahr beim Absetzten, da sich der Radheber
wieder in seine Ausgangslage zusammen zieht.
Heben Sie den Radheber an den Längsseiten an.
8
Radhebevorrichtung AirgoLift
(Abb. 4)
(Abb. 3)
HAWEKA - AirgoLift
4 x Unterlegscheibe
4 x M6 Hutmutter
(Abb. 4)
(Abb. 4)
