Einleitung
Das Magnet-Ortungsgerät SPOT® erfasst das Magnetfeld von ferromagnetischen
Gegenständen. Es spricht auf den Unterschied der magnetischen Feldstärke zwischen zwei
Sensoren an, die etwa 50cm (20") voneinander entfernt sind. Der Unterschied wird in dieser
Anleitung durchgehend als „Signalstärke" bezeichnet und wird vom Gerät durch einen Audioton
angegeben, dessen Frequenz sich ändert, um Ihnen die genaue Lokalisierung eines
Zielgegenstands und die Bestimmung seiner Ausrichtung zu ermöglichen.
Abbildung 1 zeigt, wie SPOT® einen Eisenmarker erfasst, der zur Identifizierung von
Grundstücksgrenzen eingesetzt wird. Wie ersichtlich, ist das Magnetfeld des Eisenmarkers am
Sensor A stärker als am Sensor B. Dadurch wird ein Signal erzeugt, das größer als Null ist (das
eintreten würde, soweit die Feldstärke an beiden Sensoren gleich ist).
Die Audio-Reaktion des SPOT® ist so ausgelegt, dass die Tonfrequenz mit der erfassten
Signalstärke ansteigt. Folglich ist die Audio-Frequenz höher als die Leerlauf-Frequenz (ca.
30Hz), die bei einer Signalstärke von ca. Null abgegeben wird.
In Anlehnung an Schonstedts ikonisches Magnet-Ortungsgerät GA-52Cx zeichnet sich SPOT®
durch dieselbe Erscheinungsform "Yellow Stick", die Robustheit eines Aluminiumrohrs und
identische Ortungskapazität aus (einschließlich derselben fünfstufigen
Verstärkungseinstellung). SPOT® beinhaltet jedoch moderne Ergonomie und Funktionen
sowie verbesserte Umweltleistungen.

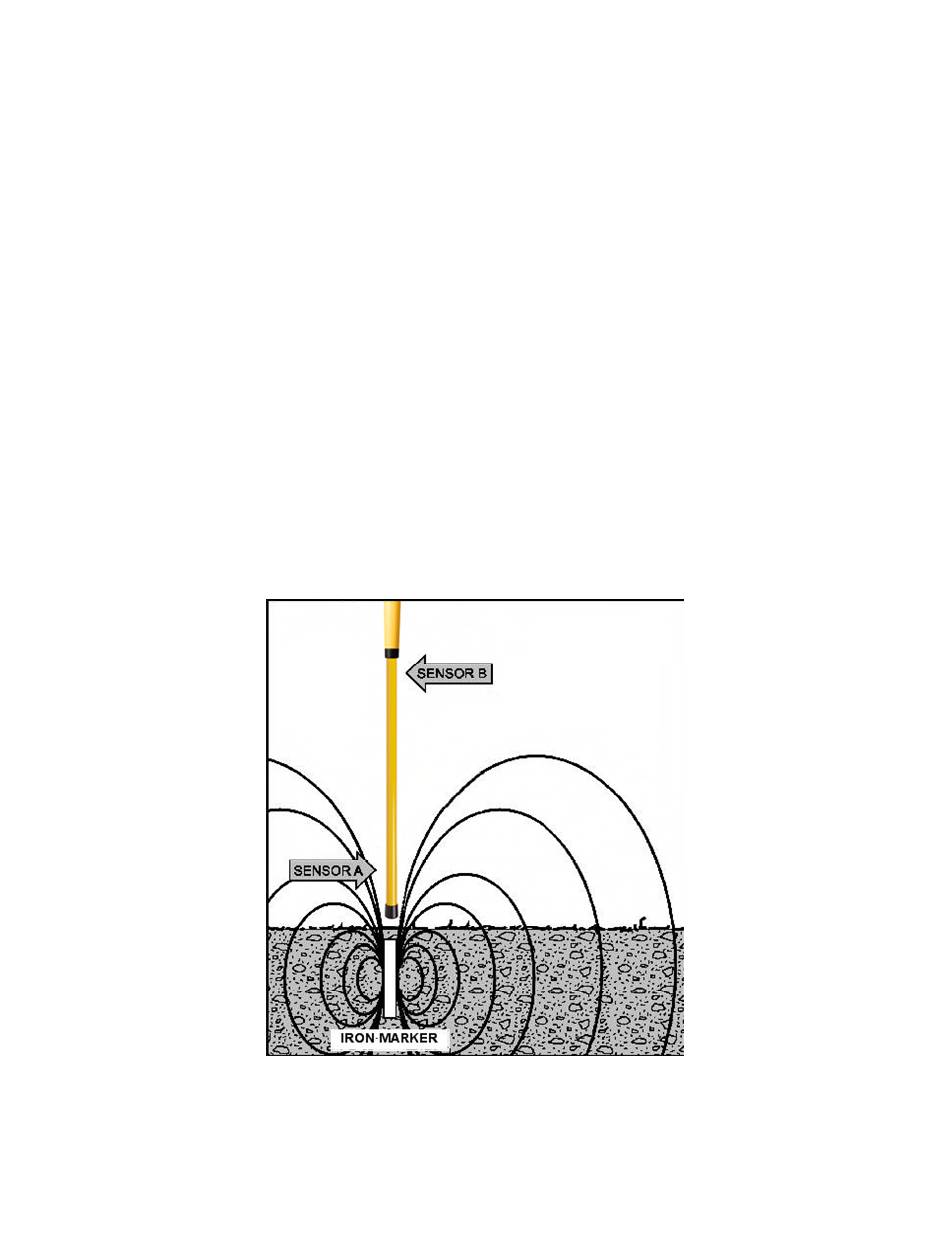

Abbildung 1: Erfassen des Magnetfelds eines Eisenmarkers
