Moeller SN 4-025-BI7 Montageanweisung Seite 3

Vorschau ausblenden Andere Handbücher für SN 4-025-BI7:

Werbung

Alimentazione 230/115 V AC
I
Siglatura apparecchio HAEG 18 × 6,5
Tensione di uscita 24 V DC
Visualizzazione di stato LED Power
ON:
OFF:
Tassello mobile per guida
Visualizzazione di stato LED Fault
LAMPEGGIANTE: 2 s acceso, 80 ms spento
Errore:
ON:
OFF:
Napięcie zasilania 230/115 V AC
PL
Etykieta urządzenia HAEG 18 × 6,5
Napięcie wyjsciowe 24 VDC
Sygnalizacja diody LED-Power:
ON:
OFF:
Instalowanie na szynie montażowej
Sygnalizacja diody LED-Faulty
B£YSKANIE:
ON:
OFF:

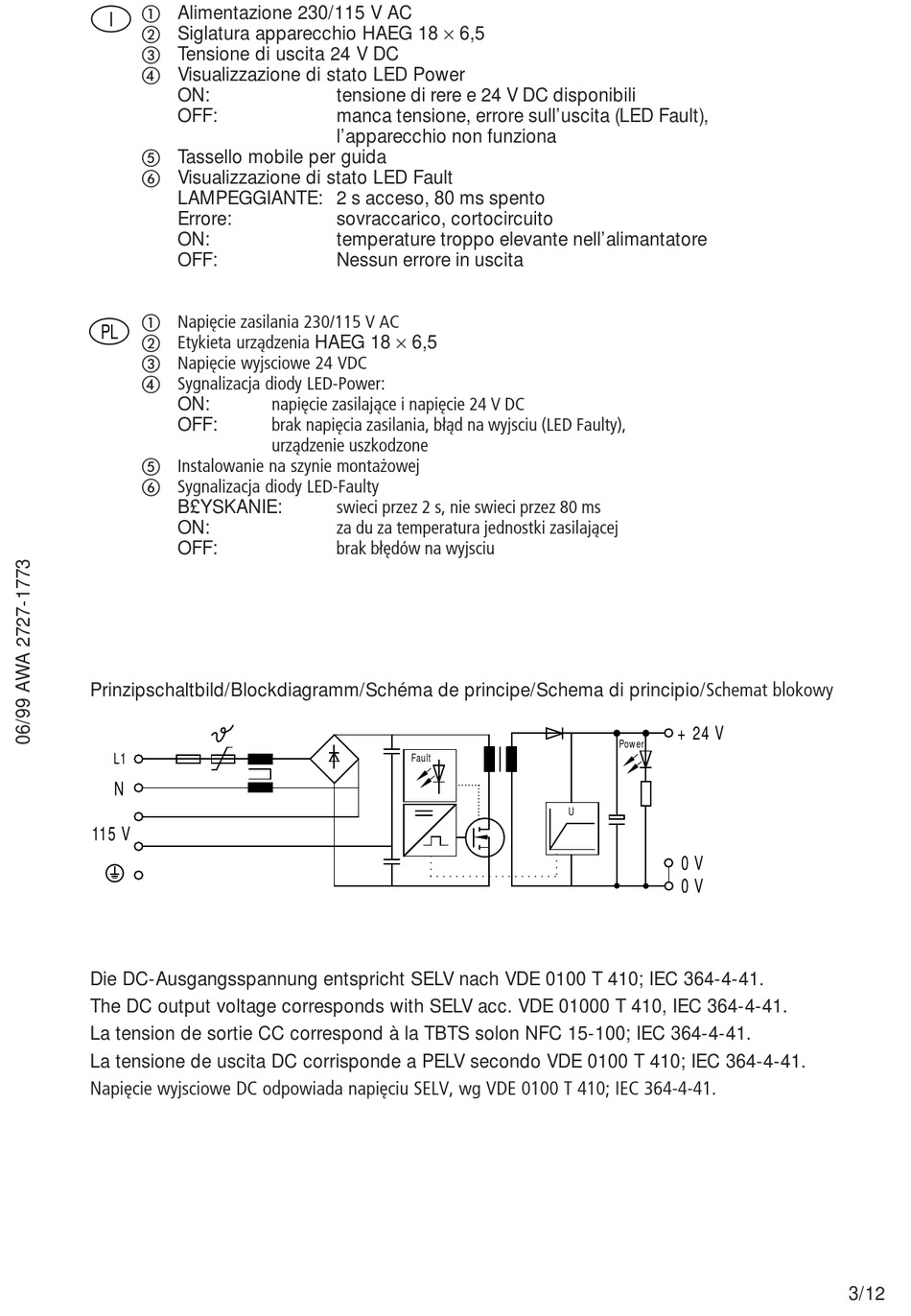

Prinzipschaltbild/Blockdiagramm/Schéma de principe/Schema di principio/
L1
N
115 V
Die DC-Ausgangsspannung entspricht SELV nach VDE 0100 T 410; IEC 364-4-41.
The DC output voltage corresponds with SELV acc. VDE 01000 T 410, IEC 364-4-41.
La tension de sortie CC correspond à la TBTS solon NFC 15-100; IEC 364-4-41.
La tensione de uscita DC corrisponde a PELV secondo VDE 0100 T 410; IEC 364-4-41.
Napięcie wyjsciowe DC odpowiada napięciu SELV, wg VDE 0100 T 410; IEC 364-4-41.
tensione di rere e 24 V DC disponibili
manca tensione, errore sull'uscita (LED Fault),
l'apparecchio non funziona
sovraccarico, cortocircuito
temperature troppo elevante nell'alimantatore
Nessun errore in uscita
napięcie zasilające i napięcie 24 V DC
brak napięcia zasilania, błąd na wyjsciu (LED Faulty),
urządzenie uszkodzone
swieci przez 2 s, nie swieci przez 80 ms
za du za temperatura jednostki zasilającej
brak błędów na wyjsciu
Fault
Schemat blokowy
+ 24 V
Power
U
0 V
0 V
3/12
