Moeller SN 4-025-BI7 Montageanweisung Seite 11

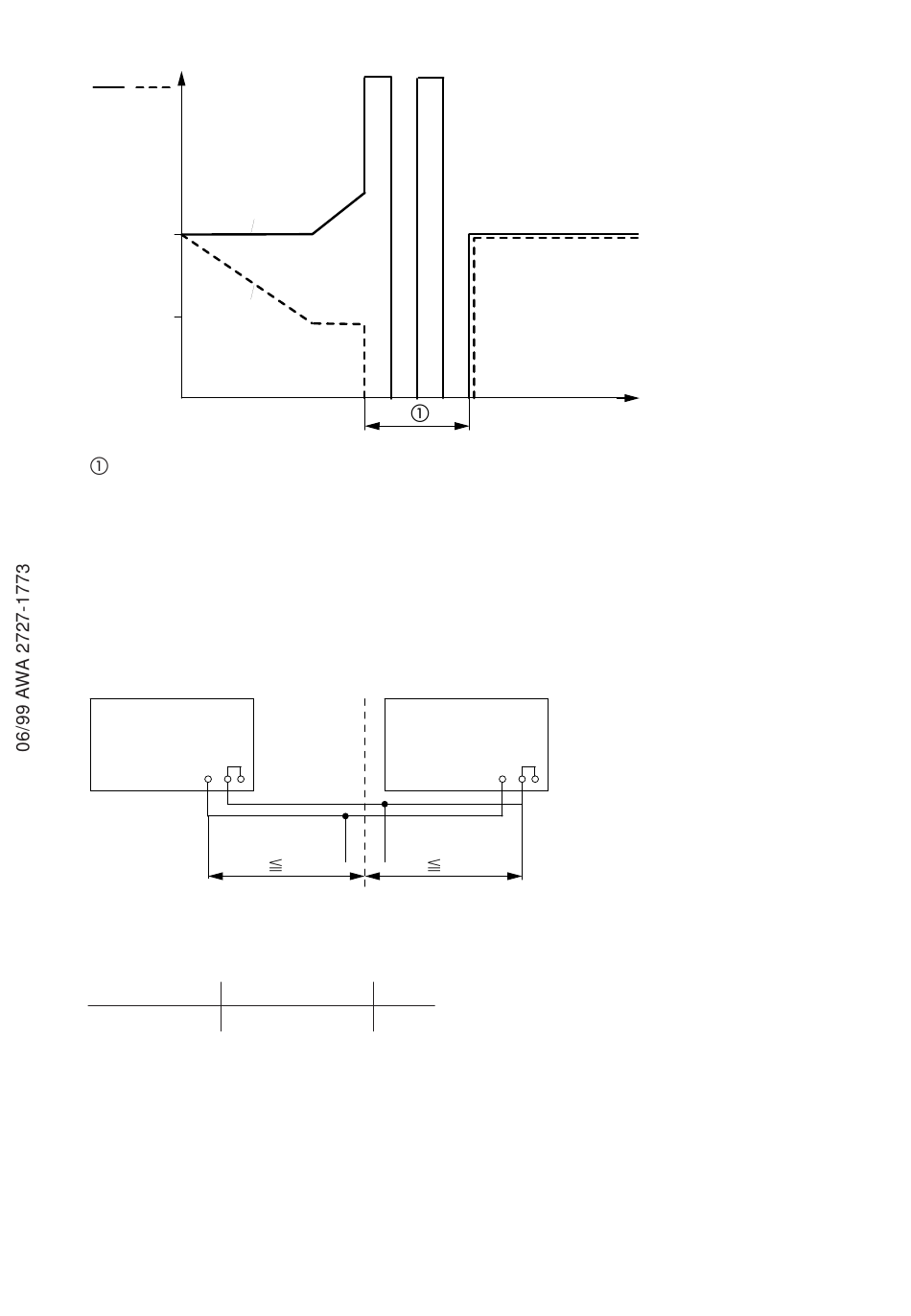

Verhalten bei Überlast/Overload behaviour/Comportement en cas de surcharge/
Comportamento in caso di sovraccarico/
I U
I
110 % 24 V
U
15 V
Kurzschluß/Short-circuit/Court-circuit/Cortocircuito/
Parallelbetrieb; Redundanz max. 2 Geräte
Parallel operation; Redundancy max. 2 units
Raccordement en parallèle : redondance (2 alimentations max.)
Funzionamento in parallelo; ridondanza max 2 apparecchi
Praca równoległa; redundancja max. 2 urządzeń
SN 4-...-BI7
+24 V 0 V
Kombinationen, Leistung/Combinations possible, max. output/Combinaisons possibles,
puissance max./Combinazioni, potenza/
SN 4-050-BI7 SN 4-050-BI7
SN 4-025-BI7 SN 4-025-BI7
Verhalten bei Kurzschluß, Überlast: Gleiche Werte und Verhalten wie bei Leistungserhöhung.
Short-circuit, overload behaviour: Same values and behaviour as for increased output
Comportement en cas de court-circuit ou de surcharge : mêmes valeurs et comportement que
lors de l'augmentation de puissance
Comportamento in caso di cortocircuito, sovraccarico: stessi valori e comportamento come per
l'aumento di potenza
Zachowanie przy przeciążeniu/zwarciu: te same wartosci jak w przypadku układu ze zwiększoną iloscią wyjsć.
Zachowanie przy przeciążeniu
SN 4-...-BI7
1 m 1 m
Możliwe kombinacje
5 A
2.5 A
t
Zwarcie
+24 V 0 V
11/12
