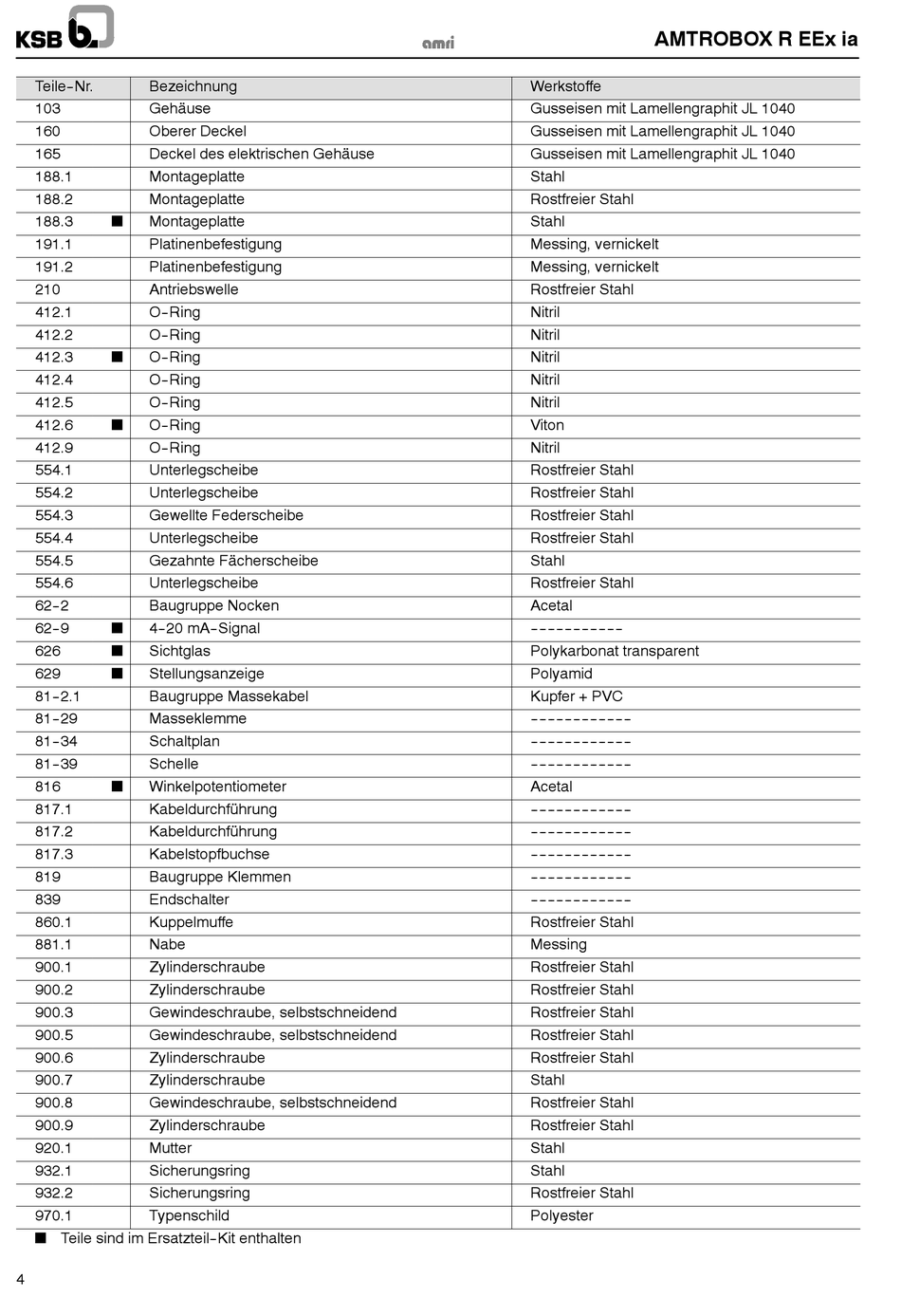

KSB AMTROBOX R EEx ia Bedienungsanleitung Seite 4

Teile--Nr. Bezeichnung
103 Gehäuse
160 Oberer Deckel
165 Deckel des elektrischen Gehäuse
188.1 Montageplatte
188.2 Montageplatte
188.3 Montageplatte

191.1 Platinenbefestigung
191.2 Platinenbefestigung
210 Antriebswelle
412.1 O--Ring
412.2 O--Ring
412.3 O--Ring

412.4 O--Ring
412.5 O--Ring
412.6 O--Ring

412.9 O--Ring
554.1 Unterlegscheibe
554.2 Unterlegscheibe
554.3 Gewellte Federscheibe
554.4 Unterlegscheibe
554.5 Gezahnte Fächerscheibe
554.6 Unterlegscheibe
62--2 Baugruppe Nocken
62--9 4--20 mA--Signal

626 Sichtglas

629 Stellungsanzeige

81--2.1 Baugruppe Massekabel
81--29 Masseklemme
81--34 Schaltplan
81--39 Schelle
816 Winkelpotentiometer

817.1 Kabeldurchführung
817.2 Kabeldurchführung
817.3 Kabelstopfbuchse
819 Baugruppe Klemmen
839 Endschalter
860.1 Kuppelmuffe
881.1 Nabe
900.1 Zylinderschraube
900.2 Zylinderschraube
900.3 Gewindeschraube, selbstschneidend
900.5 Gewindeschraube, selbstschneidend
900.6 Zylinderschraube
900.7 Zylinderschraube
900.8 Gewindeschraube, selbstschneidend
900.9 Zylinderschraube
920.1 Mutter
932.1 Sicherungsring
932.2 Sicherungsring
970.1 Typenschild
 Teile sind im Ersatzteil--Kit enthalten
4
AMTROBOX R EEx ia
Werkstoffe
Gusseisen mit Lamellengraphit JL 1040
Gusseisen mit Lamellengraphit JL 1040
Gusseisen mit Lamellengraphit JL 1040
Stahl
Rostfreier Stahl
Stahl
Messing, vernickelt
Messing, vernickelt
Rostfreier Stahl
Nitril
Nitril
Nitril
Nitril
Nitril
Viton
Nitril
Rostfreier Stahl
Rostfreier Stahl
Rostfreier Stahl
Rostfreier Stahl
Stahl
Rostfreier Stahl
Acetal
----------------------
Polykarbonat transparent
Polyamid
Kupfer + PVC
------------------------
------------------------
------------------------
Acetal
------------------------
------------------------
------------------------
------------------------
------------------------
Rostfreier Stahl
Messing
Rostfreier Stahl
Rostfreier Stahl
Rostfreier Stahl
Rostfreier Stahl
Rostfreier Stahl
Stahl
Rostfreier Stahl
Rostfreier Stahl
Stahl
Stahl
Rostfreier Stahl
Polyester
