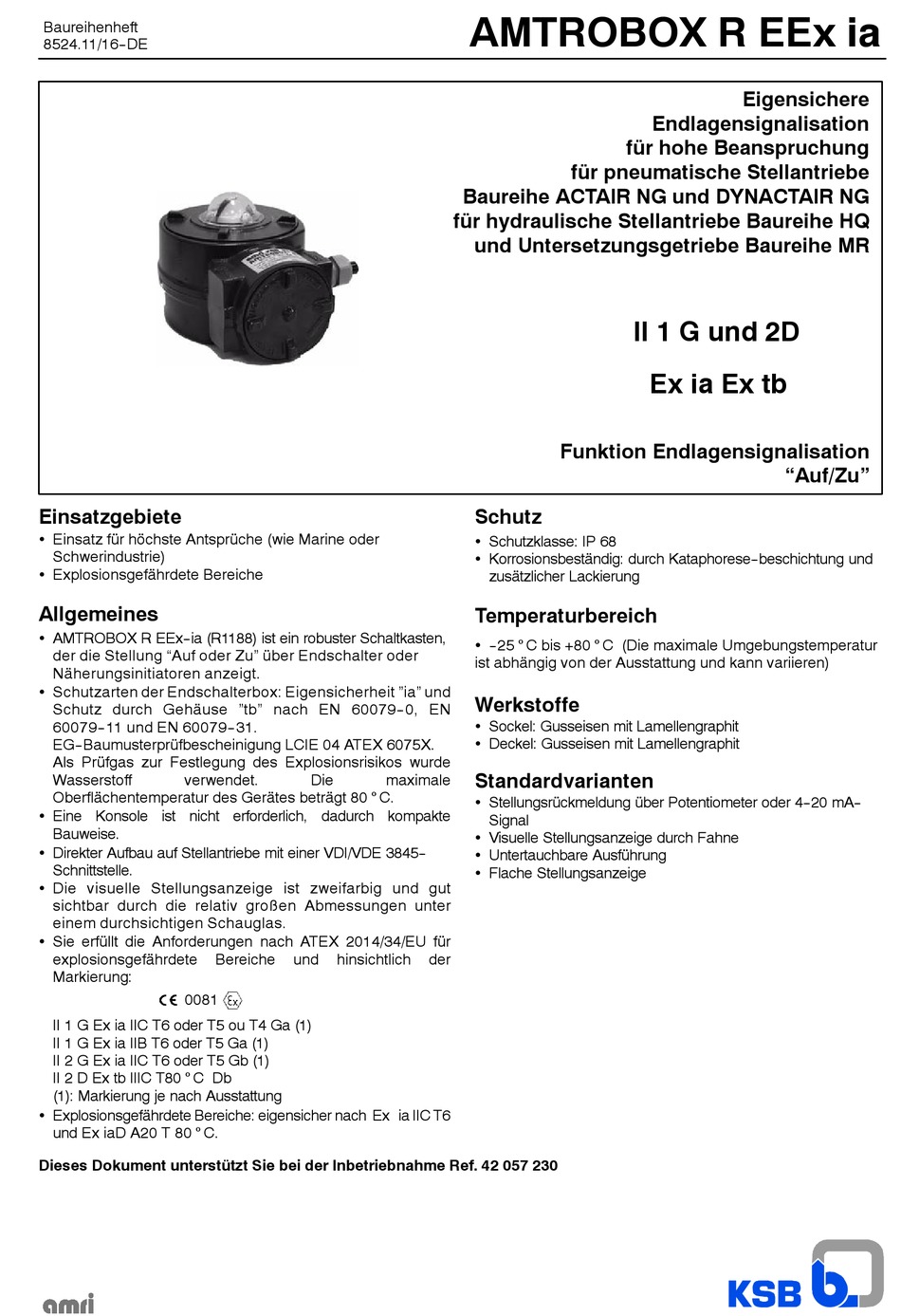

KSB AMTROBOX R EEx ia Bedienungsanleitung

Baureihenheft
8524.11/16--DE
Einsatzgebiete
 Einsatz für höchste Antsprüche (wie Marine oder
Schwerindustrie)
 Explosionsgefährdete Bereiche
Allgemeines

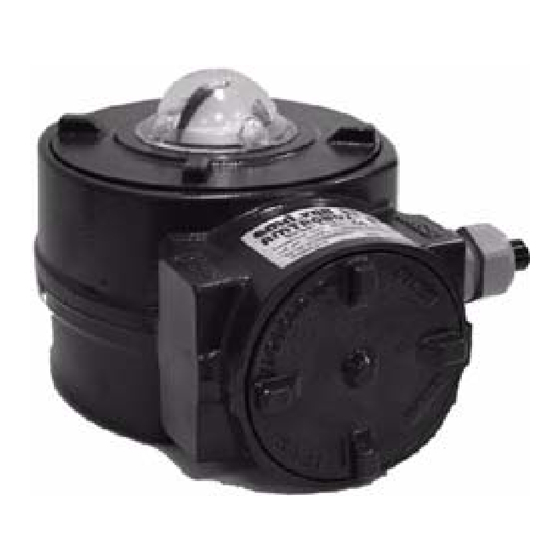

 AMTROBOX R EEx--ia (R1188) ist ein robuster Schaltkasten,
der die Stellung "Auf oder Zu" über Endschalter oder
Näherungsinitiatoren anzeigt.
 Schutzarten der Endschalterbox: Eigensicherheit "ia" und
Schutz durch Gehäuse "tb" nach EN 60079--0, EN
60079--11 und EN 60079--31.
EG--Baumusterprüfbescheinigung LCIE 04 ATEX 6075X.
Als Prüfgas zur Festlegung des Explosionsrisikos wurde
Wasserstoff verwendet.
Oberflächentemperatur des Gerätes beträgt 80 ° C.
 Eine Konsole ist nicht erforderlich, dadurch kompakte
Bauweise.
 Direkter Aufbau auf Stellantriebe mit einer VDI/VDE 3845--
Schnittstelle.
 Die visuelle Stellungsanzeige ist zweifarbig und gut
sichtbar durch die relativ großen Abmessungen unter
einem durchsichtigen Schauglas.
 Sie erfüllt die Anforderungen nach ATEX 2014/34/EU für
explosionsgefährdete
Markierung:
0081
II 1 G Ex ia IIC T6 oder T5 ou T4 Ga (1)
II 1 G Ex ia IIB T6 oder T5 Ga (1)
II 2 G Ex ia IIC T6 oder T5 Gb (1)
II 2 D Ex tb IIIC T80 ° C Db
(1): Markierung je nach Ausstattung
 Explosionsgefährdete Bereiche: eigensicher nach Ex ia IIC T6
und Ex iaD A20 T 80 ° C.
Dieses Dokument unterstützt Sie bei der Inbetriebnahme Ref. 42 057 230
Die maximale
Bereiche und hinsichtlich
AMTROBOX R EEx ia
für pneumatische Stellantriebe
Baureihe ACTAIR NG und DYNACTAIR NG
für hydraulische Stellantriebe Baureihe HQ
und Untersetzungsgetriebe Baureihe MR
Funktion Endlagensignalisation
Schutz
 Schutzklasse: IP 68
 Korrosionsbeständig: durch Kataphorese--beschichtung und
zusätzlicher Lackierung
Temperaturbereich
 --25 ° C bis +80 ° C (Die maximale Umgebungstemperatur
ist abhängig von der Ausstattung und kann variieren)
Werkstoffe
 Sockel: Gusseisen mit Lamellengraphit
 Deckel: Gusseisen mit Lamellengraphit
Standardvarianten
 Stellungsrückmeldung über Potentiometer oder 4--20 mA--
Signal
 Visuelle Stellungsanzeige durch Fahne
 Untertauchbare Ausführung
 Flache Stellungsanzeige
der
Eigensichere
Endlagensignalisation
für hohe Beanspruchung
II 1 G und 2D
Ex ia Ex tb
"Auf/Zu"
