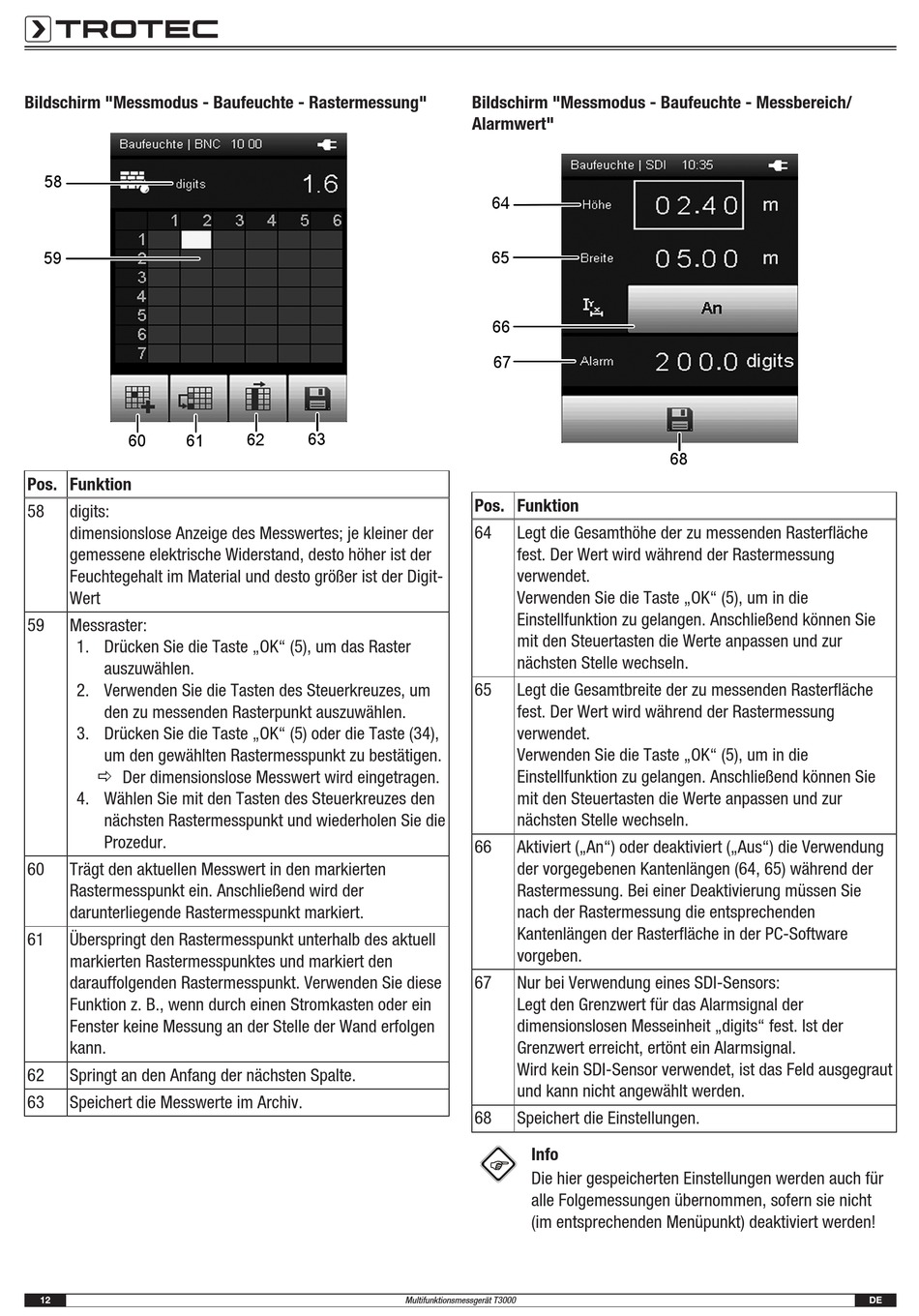

Trotec T3000 Bedienungsanleitung Seite 12

Bildschirm "Messmodus - Baufeuchte - Rastermessung"
58
59
60 61
Pos. Funktion
58 digits:
dimensionslose Anzeige des Messwertes; je kleiner der
gemessene elektrische Widerstand, desto höher ist der
Feuchtegehalt im Material und desto größer ist der Digit-
Wert
59 Messraster:
1. Drücken Sie die Taste „OK" (5), um das Raster
auszuwählen.
2. Verwenden Sie die Tasten des Steuerkreuzes, um
den zu messenden Rasterpunkt auszuwählen.
3. Drücken Sie die Taste „OK" (5) oder die Taste (34),
um den gewählten Rastermesspunkt zu bestätigen.
ð Der dimensionslose Messwert wird eingetragen.
4. Wählen Sie mit den Tasten des Steuerkreuzes den
nächsten Rastermesspunkt und wiederholen Sie die
Prozedur.
60 Trägt den aktuellen Messwert in den markierten
Rastermesspunkt ein. Anschließend wird der
darunterliegende Rastermesspunkt markiert.
61 Überspringt den Rastermesspunkt unterhalb des aktuell
markierten Rastermesspunktes und markiert den
darauffolgenden Rastermesspunkt. Verwenden Sie diese
Funktion z. B., wenn durch einen Stromkasten oder ein
Fenster keine Messung an der Stelle der Wand erfolgen
kann.
62 Springt an den Anfang der nächsten Spalte.
63 Speichert die Messwerte im Archiv.
12
62 63
Multifunktionsmessgerät T3000
Bildschirm "Messmodus - Baufeuchte - Messbereich/
Alarmwert"
64
65
66
67
Pos. Funktion
64 Legt die Gesamthöhe der zu messenden Rasterfläche
fest. Der Wert wird während der Rastermessung
verwendet.
Verwenden Sie die Taste „OK" (5), um in die
Einstellfunktion zu gelangen. Anschließend können Sie
mit den Steuertasten die Werte anpassen und zur
nächsten Stelle wechseln.
65 Legt die Gesamtbreite der zu messenden Rasterfläche
fest. Der Wert wird während der Rastermessung
verwendet.
Verwenden Sie die Taste „OK" (5), um in die
Einstellfunktion zu gelangen. Anschließend können Sie
mit den Steuertasten die Werte anpassen und zur
nächsten Stelle wechseln.
66 Aktiviert („An") oder deaktiviert („Aus") die Verwendung
der vorgegebenen Kantenlängen (64, 65) während der
Rastermessung. Bei einer Deaktivierung müssen Sie
nach der Rastermessung die entsprechenden
Kantenlängen der Rasterfläche in der PC-Software
vorgeben.
67 Nur bei Verwendung eines SDI-Sensors:
Legt den Grenzwert für das Alarmsignal der
dimensionslosen Messeinheit „digits" fest. Ist der
Grenzwert erreicht, ertönt ein Alarmsignal.
Wird kein SDI-Sensor verwendet, ist das Feld ausgegraut
und kann nicht angewählt werden.
68 Speichert die Einstellungen.
Info
Die hier gespeicherten Einstellungen werden auch für
alle Folgemessungen übernommen, sofern sie nicht
(im entsprechenden Menüpunkt) deaktiviert werden!
68
DE
