Gima KBS 9200 Bedienungsanleitung

Sicheres Überprüfen der Brünierlösung für Eisen, Stahl und Gu ss

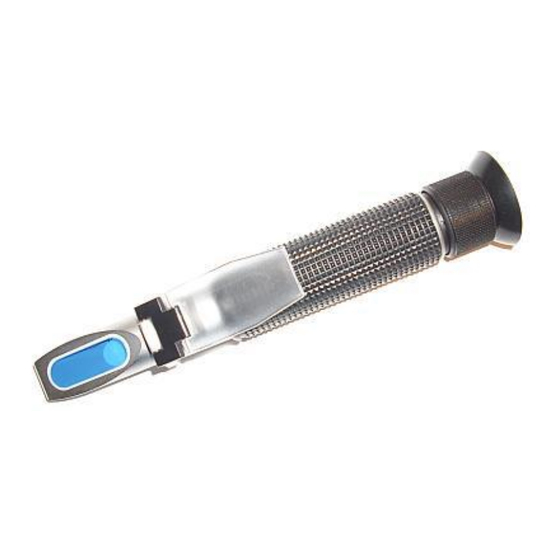

Das KBS 9200 Refraktometer dient zur Messung des Mischverhältnisses der Brünierlösung.
Um einen reibungslosen Ablauf der Brünierung zu gewährleisten, muss die Brünierlösung im
richtigen Verhältnis mit Wasser gemischt werden.
Mit dem KBS-Refraktometer können Sie das Mischverhältnis kontrollieren.
Anwendung:
Vor Gebrauch des KBS 9200 Refraktometers muss die Glasfläche, sowie die Glasklappe mit Wasser
gereinigt werden, um eine Fehlmessung auszuschließen.
Nehmen Sie mit der Pipette eine Probe der Brünierlösung und träufeln Sie ein bis zwei Tropfen auf
die innere Glasfläche, sodass die Oberfläche bedeckt ist.
Schließen Sie die Glasklappe so, dass sich die Flüssigkeit gut verteilt.
Halten Sie das KBS-Refraktometer ins Licht und sehen Sie hindurch.
Im Inneren befindet sich eine Skala von 0 bis 10 Brix. Sie erhalten eine optisch sichtbare Trennlinie
zwischen Blau-Feld und Weiß-Feld, die Ihnen die Konzentration der Brünierlösung angibt.
Prüftabelle für die Brünierlösung
Konzentration
KBS 3000 / KBS 3080 pur
1 zu 1
1 zu 2
1 zu 3
1 zu 4
1 zu 5
1 zu 6
1 zu 7
1 zu 8
1 zu 9
1 zu 10
Wasser
- Sollte die Messung eine Konzentration unter 4 Brix ergeben, ist die Mischung zu schwach. Zur
Regulierung empfiehlt es sich, KBS 3000 oder KBS 3080 hinzuzugeben.
- Sollte die Messung eine Konzentration über 5,5 Brix ergeben, ist die Mischung zu stark.
Zur Regulierung empfiehlt es sich, Wasser zur Verdünnung hinzuzugeben.
Um die Funktionsfähigkeit des KBS 9200 Refraktometers dauerhaft zu erhalten, sollte das Gerät nach
jeder Messung mit klarem Wasser gereinigt werden.
KBS 9200 Refraktometer
Messergebnis
(in Brix)
KBS 3000
Nicht messbar (Wert > 10)
8,6
5,6
4,3
3,5
3,1
2,5
2,3
2,2
2,1
1,9
0
Messergebnis
(in Brix)
KBS 3080
Nicht messbar (Wert > 10)
9,4
6,5
5,0
4,0
3,5
3,0
2,7
2,2
2,0
1,8
0
