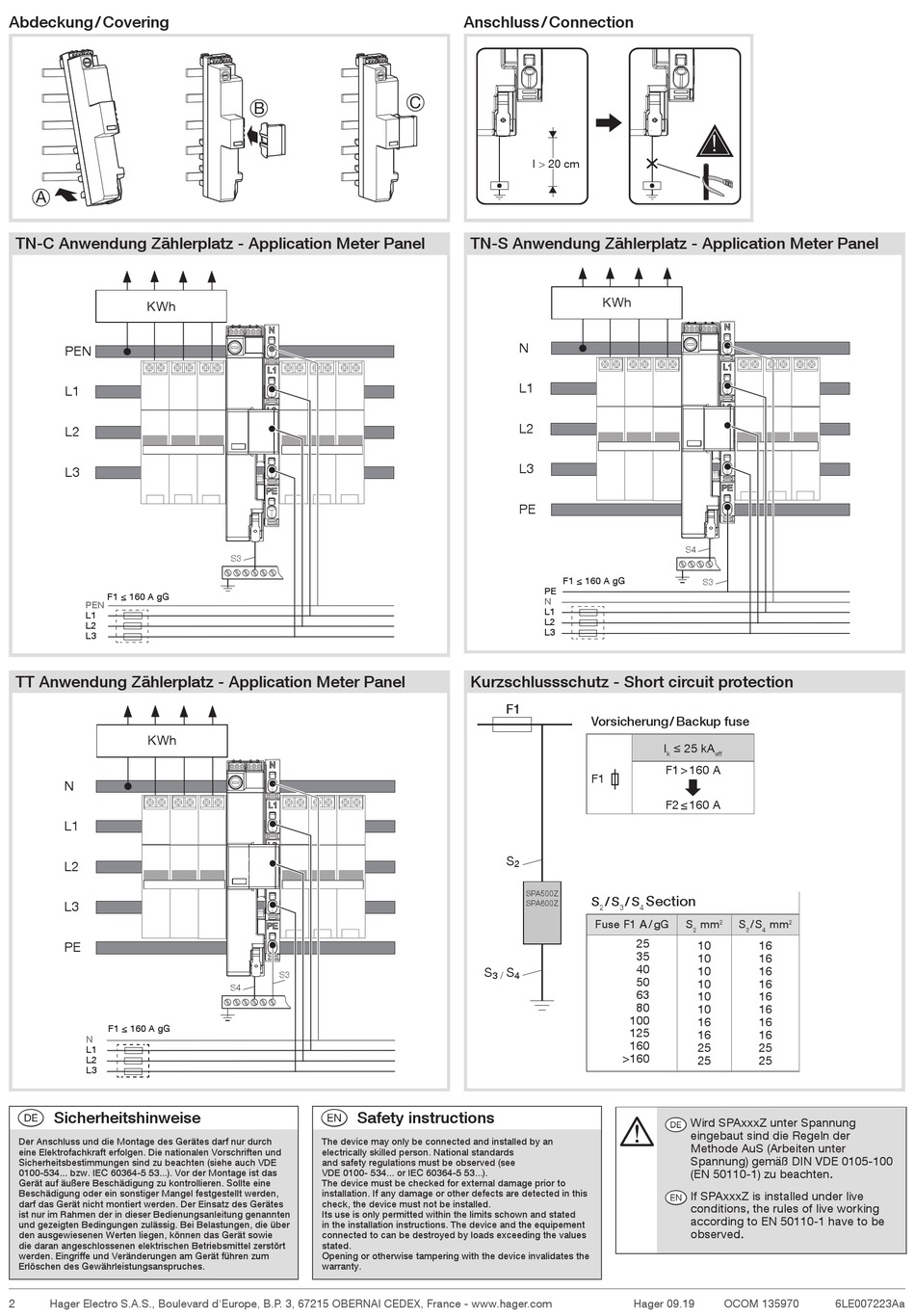

Abdeckung / Covering
A
TN-C Anwendung Zählerplatz - Application Meter Panel
TT Anwendung Zählerplatz - Application Meter Panel
Sicherheitshinweise
E
Der Anschluss und die Montage des Gerätes darf nur durch
eine Elektrofachkraft erfolgen. Die nationalen Vorschriften und
Sicherheitsbestimmungen sind zu beachten (siehe auch VDE
0100-534... bzw. IEC 60364-5 53...). Vor der Montage ist das
Gerät auf äußere Beschädigung zu kontrollieren. Sollte eine
Beschädigung oder ein sonstiger Mangel festgestellt werden,
darf das Gerät nicht montiert werden. Der Einsatz des Gerätes
ist nur im Rahmen der in dieser Bedienungsanleitung genannten
und gezeigten Bedingungen zulässig. Bei Belastungen, die über
den ausgewiesenen Werten liegen, können das Gerät sowie
die daran angeschlossenen elektrischen Betriebsmittel zerstört
werden. Eingriffe und Veränderungen am Gerät führen zum
Erlöschen des Gewährleistungsanspruches.
2
Hager Electro S.A.S., Boulevard d'Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com
C
B
Safety instructions
Z
The device may only be connected and installed by an
electrically skilled person. National standards
and safety regulations must be observed (see
VDE 0100- 534... or IEC 60364-5 53...).
The device must be checked for external damage prior to
installation. If any damage or other defects are detected in this
check, the device must not be installed.
Its use is only permitted within the limits schown and stated
in the installation instructions. The device and the equipement
connected to can be destroyed by loads exceeding the values
stated.
Opening or otherwise tampering with the device invalidates the
warranty.
Anschluss / Connection
TN-S Anwendung Zählerplatz - Application Meter Panel
Kurzschlussschutz - Short circuit protection
Vorsicherung / Backup fuse
}
F1
S
/ S
/ S
2
3
Fuse F1 A / gG
25
35
40
50
63
80
100
125
160
>160
Hager 09.19
≤ 25 kA
I
k
eff
F1 > 160 A
5
F2 ≤ 160 A
Section
4
S
mm
S
/ S
mm
2
2
2
3
4
10
16
10
16
10
16
10
16
10
16
10
16
16
16
16
16
25
25
25
25
Wird SPAxxxZ unter Spannung
E
eingebaut sind die Regeln der
Methode AuS (Arbeiten unter
Spannung) gemäß DIN VDE 0105-100
(EN 50110-1) zu beachten.
If SPAxxxZ is installed under live
Z
conditions, the rules of live working
according to EN 50110-1 have to be
observed.
OCOM 135970
6LE007223Aa
