Kabel voorbereiden

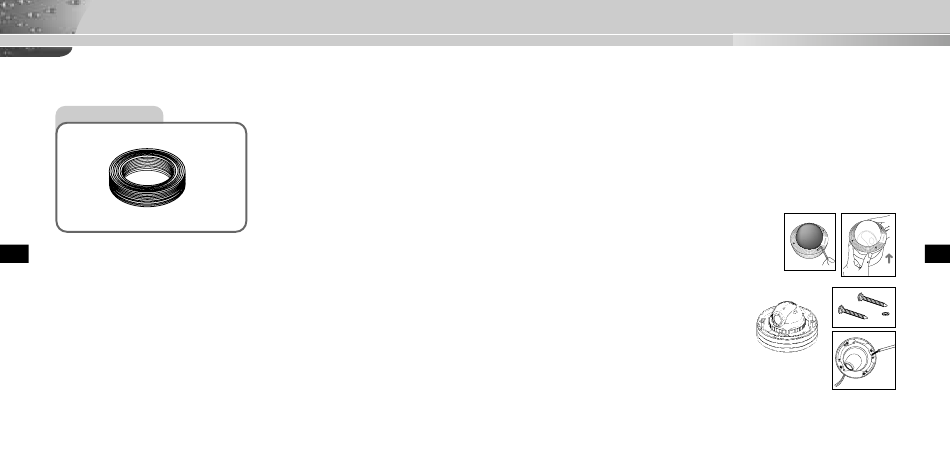

De volgende kabel is vereist voor installatie en gebruik van de SOC-920(P).
Kabel
NL
12

De SOC-920(P) installeren

1. Kies een plek voor installatie die het gewicht van de te installeren apparatuur
kan dragen.
2. Breng de meegeleverde sjabloon aan op de plek van installatie, boor gaten (5
mm diameter, min. 35 mm diep) en breng vervolgens de meegeleverde kunst-
stof pluggen (5 mm) aan.
3. Plaats deze zo dat zij niet beschadigd raken bij installatie van de camera.
4. Verwijder de KOEPELKAP om de CAMERA te installeren.
1) Gebruik de meegeleverde SLEUTEL om de 4
BOUTEN van de behuizing los te draaien (naar
links), zoals wordt aangegeven in de illustratie.
2) Demonteer de KOEPEL door in de richting te
draaien die wordt aangegeven in de illustratie.
5. Installeer de CAMERA.
Lijn de installatie-openingen in de camera uit
met de boorgaten waarin de KUNSTSTOF
PLUGGEN zijn aangebracht en breng vervol-
gens de MONTAGESCHROEVEN (DIKTE
M4 X 30) aan met behulp van O-RINGEN.
(2 plaatsen)
1) 2)
