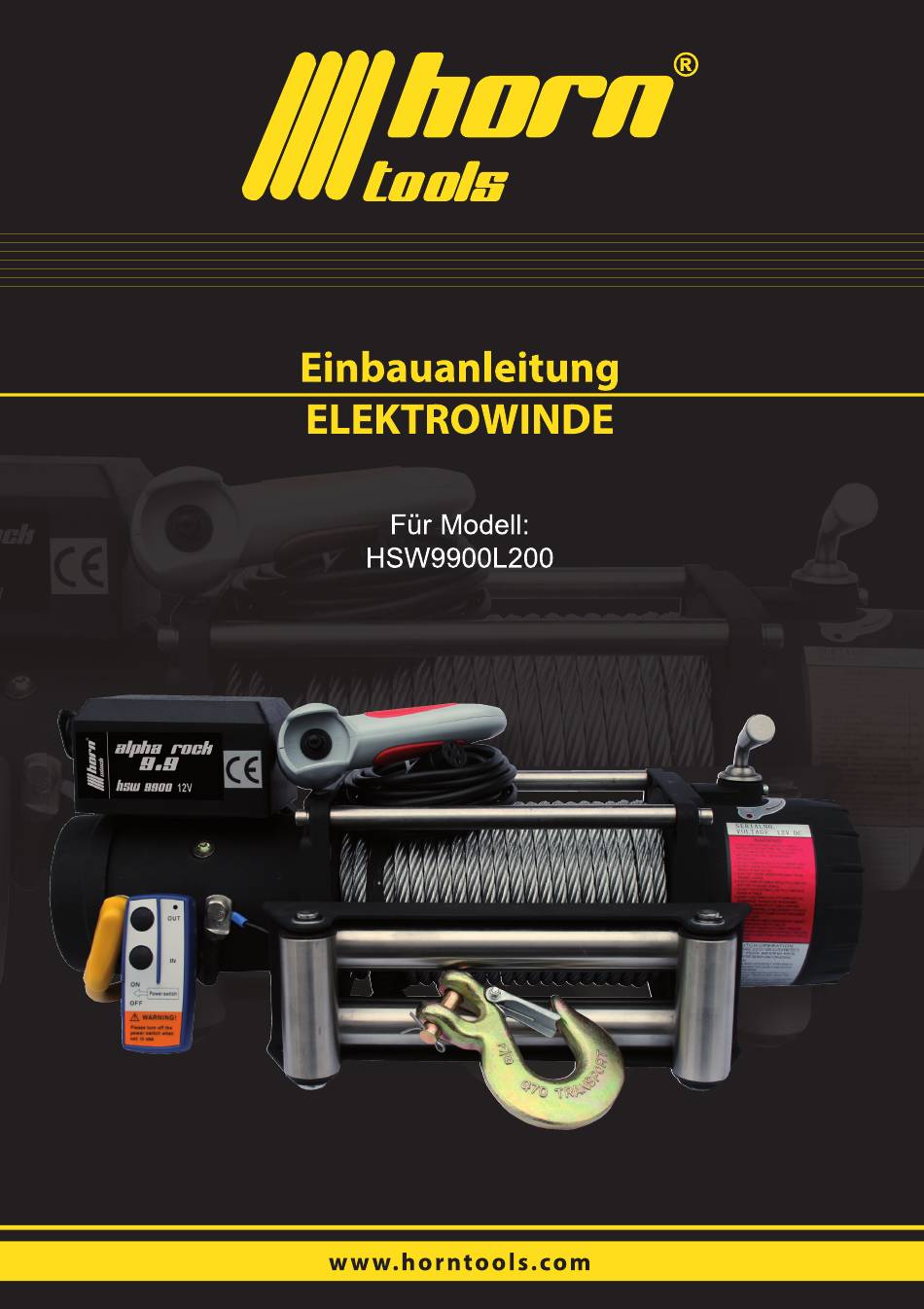

Inhaltszusammenfassung für Horn Tools HSW9900L200

  • Seite 3: Batterie Ausbauen Oder Pole Abklemmen

    Batterie ausbauen oder Pole abklemmen • Stoßstange demontieren Abb. (1) Abb (1) • Intercooler ausbauen Abb. (2) Abb (2) • Halterung für Stoßstange entfernen Abb. (3) und (4) • Unterfahrschutz entfernen (Original) Abb (3) Abb (4) • Unterfahrschutz demontieren und verwerfen. Abb (5)
  • Seite 4: Zusammenbau Stegblech Und Hauptplatte

    Zusammenbau Stegblech und Hauptplatte • Stegblech an die Windenplatte anschrauben (die Schrauben nicht anziehen) Abb. (7) und (9) Abb (7) Abb (9) bolt/Schraube M10x30 10,9 allen/Imbus galvanized BN3872 serrated flange Nm 75 use assambly lube...
  • Seite 6: Einbau Der Windenplatte Mit Der Seilwinde Am Fahrzeug

    Einbau der Windenplatte mit der Seilwinde am Fahrzeug • die Winde unter dem Rahmen setzen Abb. (15a) • die Kabel über den Rahmen legen Abb. (17) gelb • zuerst die linke Seite anheben Abb. (17) rot • am Abschlepphaken vorbei Abb.
  • Seite 7: Anziehen Der Haltebügel

    Anziehen der Haltebügel • die Haltebügel werden mit Drehmoment in drei Stufen angezogen 20Nm - 60Nm - 100Nm • Schraubegewinde schmieren Bolt/Schraube M12x35 10,9 allen/Imbus galvanized BN3871 serrated flange Nm 100 use assambly lube...
  • Seite 8: Anschließen Der Steuerbox

    Anschließen der Steuerbox • Deckel entfernen 4x Kreuzschrauben rückseitig • Kabel laut Schaltpan anschließen Abb. (29a) • Deckel so montieren, dass der Anschluss der Fernbedienung rechts (Beifahrerseite) ist • Minus Kabel der Box an die Karosserie anklemmen (-wird mit dem Halter mitgeschraubt) Abb.
  • Seite 9: Montage Vom Trennschalter

    Montage vom Trennschalter • Halter A an Haltebügel ansetzen nicht festziehen (M6x25). Abb. (42) • Halter A mit Halter B verschrauben nicht festziehen. (M6x16) Abb. (35) • Trennschalter anschrauben und festziehen (M6x35). Abb. (35) • Stoßstange anheben und den Not - aus positionieren Abb.
  • Seite 14 Notizen...
  • Seite 15 Notizen...
