de · 10.02.2020 · Version 1.0 · Dispenser · Einbauanleitung für LUX

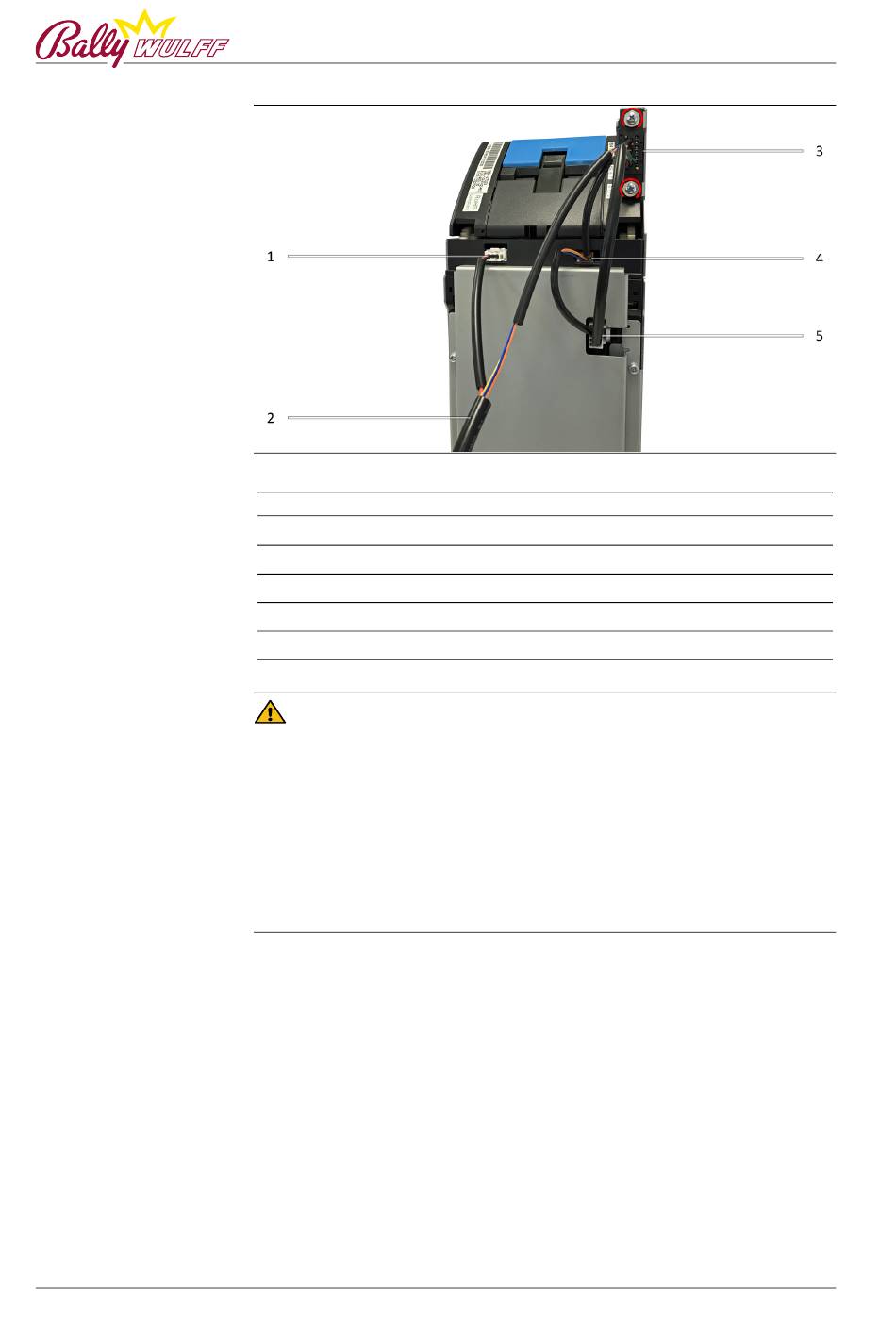

Abb. 4.1.b
Elektrischer Anschluss Dispenser
Pos.
Pos.Benennung
Benennung
1
Stecker 1 (weiß, klein)
2
Anschlusskabel zum Gerät mit Stecker 5
3
Stecker 2 (schwarz)
4
Stecker 3 (braun)
5
Stecker 4 (weiß, mittelgroß)
Vorsicht
Stecker vorsichtig anstecken
Durch gewaltsames Zusammenstecken der Steckverbindungen können die
Stecker beschädigt werden.
> Prüfen Sie vor dem Zusammenstecken Farbe und Bauform der Stecker.
> Stecken Sie nur passende Stecker zusammen.
> Prüfen Sie vor dem Zusammenstecken die Steckrichtung der Stecker.
> Üben Sie nur geringen Druck auf die Stecker aus.
1) Nacheinander die Stecker 1 ‐ 4 an den Dispenser anstecken.
2) Stecker 2 (schwarz) mit 2 Rundkopfschrauben M3 x 10 festschrauben.
Einbau
Vorbereitung Dispenser
4
4.1
11
