Milesight ISIS-MS-C 61 Serie Montageanleitung Seite 13

13

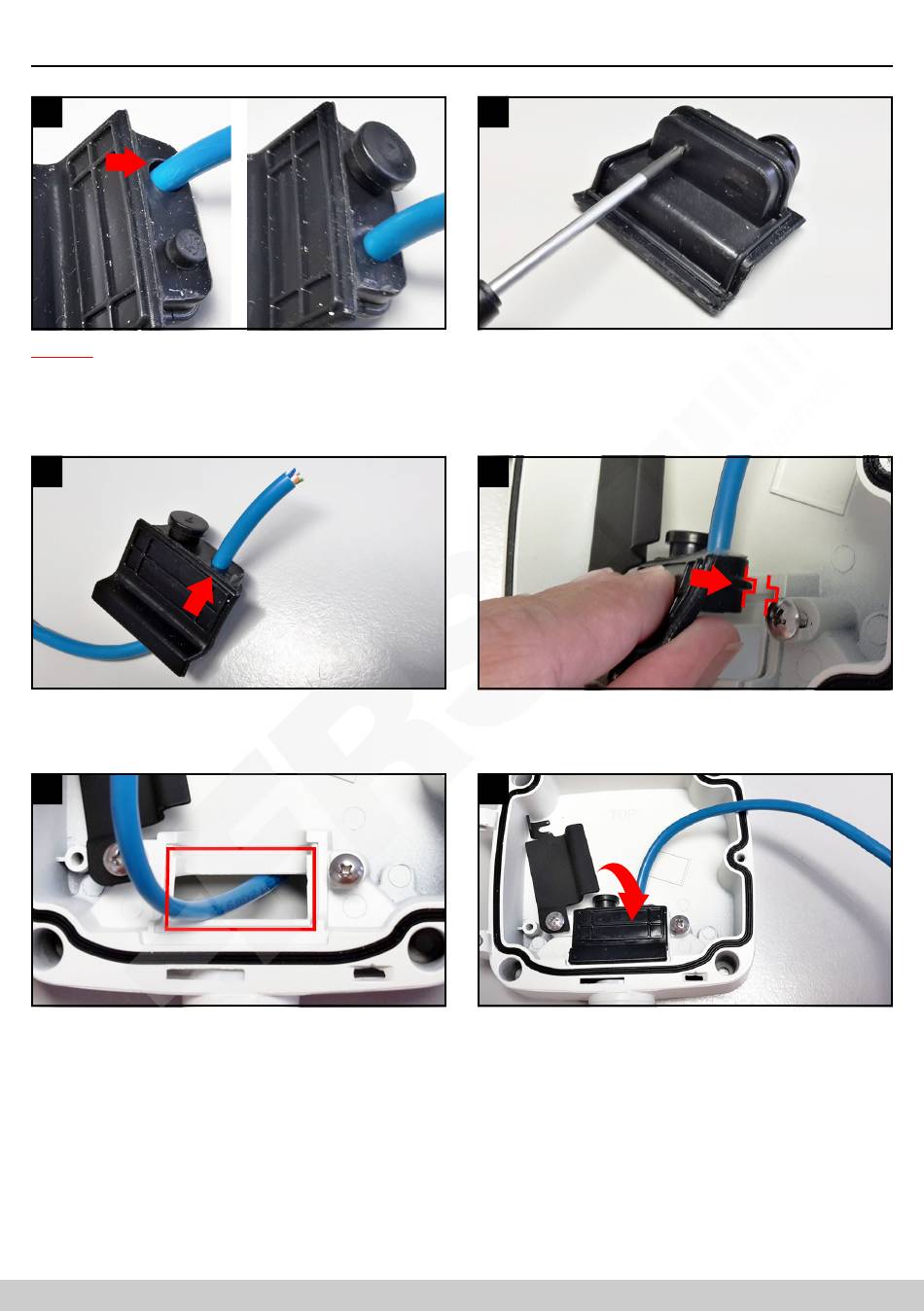

Hinweis: Verwenden Sie erst bei einem dicken Kabel
(circa 7mm Querschnitt) die größere Kabelzufuhr
der Dichtung, damit kein unnötiger Spielraum zum
Eindringen von Luftfeuchtigkeit gelassen wird.
15
Ziehen Sie das Kabel durch die Dichtung hindurch.
17
Die Dichtung muss
vorgesehenen Position hineingepresst werden.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
vollständig in der
3. Montage und Verkabelung
14
Stechen Sie mit einem spitzen Gegenstand ein
kleines Loch durch die Stelle, an der Sie das Kabel
hindurchziehen möchten.
16
Setzen Sie die Dichtung exakt so wieder auf, dass sie
bündigin der dafür vorgesehenen Kerbe aufliegt.
18
dafür Schwenken Sie die schwarze Platte zurück auf
die Dichtung und ziehen Sie die beiden Schrauben
wieder fest.
www.milesight.de
(Fortsetzung)
