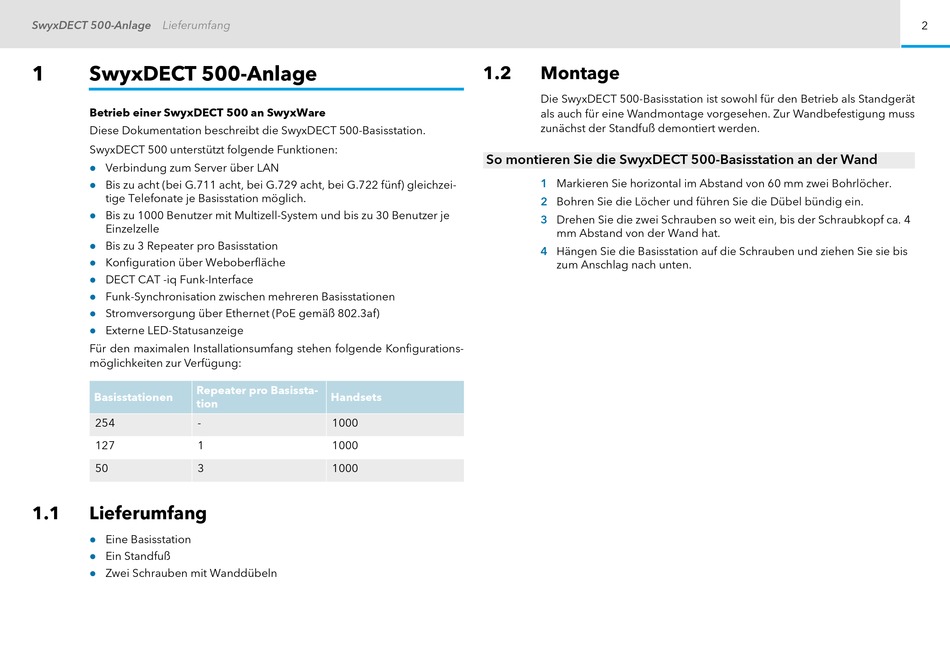

SwyxDECT 500-Anlage

Lieferumfang

1 SwyxDECT 500-Anlage
Betrieb einer SwyxDECT 500 an SwyxWare
Diese Dokumentation beschreibt die SwyxDECT 500-Basisstation.
SwyxDECT 500 unterstützt folgende Funktionen:
Verbindung zum Server über LAN

Bis zu acht (bei G.711 acht, bei G.729 acht, bei G.722 fünf) gleichzei-

tige Telefonate je Basisstation möglich.
Bis zu 1000 Benutzer mit Multizell-System und bis zu 30 Benutzer je

Einzelzelle
Bis zu 3 Repeater pro Basisstation

Konfiguration über Weboberfläche

DECT CAT -iq Funk-Interface

Funk-Synchronisation zwischen mehreren Basisstationen

Stromversorgung über Ethernet (PoE gemäß 802.3af)

Externe LED-Statusanzeige

Für den maximalen Installationsumfang stehen folgende Konfigurations-
möglichkeiten zur Verfügung:
Repeater pro Basissta-
Basisstationen
tion
254 -
127 1
50 3
1.1 Lieferumfang
Eine Basisstation

Ein Standfuß

Zwei Schrauben mit Wanddübeln

1.2

So montieren Sie die SwyxDECT 500-Basisstation an der Wand

Handsets
1000
1000
1000

Montage

Die SwyxDECT 500-Basisstation ist sowohl für den Betrieb als Standgerät
als auch für eine Wandmontage vorgesehen. Zur Wandbefestigung muss
zunächst der Standfuß demontiert werden.
1 Markieren Sie horizontal im Abstand von 60 mm zwei Bohrlöcher.
2 Bohren Sie die Löcher und führen Sie die Dübel bündig ein.
3 Drehen Sie die zwei Schrauben so weit ein, bis der Schraubkopf ca. 4
mm Abstand von der Wand hat.
4 Hängen Sie die Basisstation auf die Schrauben und ziehen Sie sie bis
zum Anschlag nach unten.
