BEFÜLLEN, SPÜLEN UND ENTLÜFTEN
Die dauerhafte Funktionalität des Produktes
und die Systemleistung hängen stark von
einer ordnungsgemäßen Inbetriebnahme ab.
Wir verweisen auf eine sorgfältige Berücksich-
tigung der technischen Normen EN 14336, VDI
2035 und auf ON H5195-1.

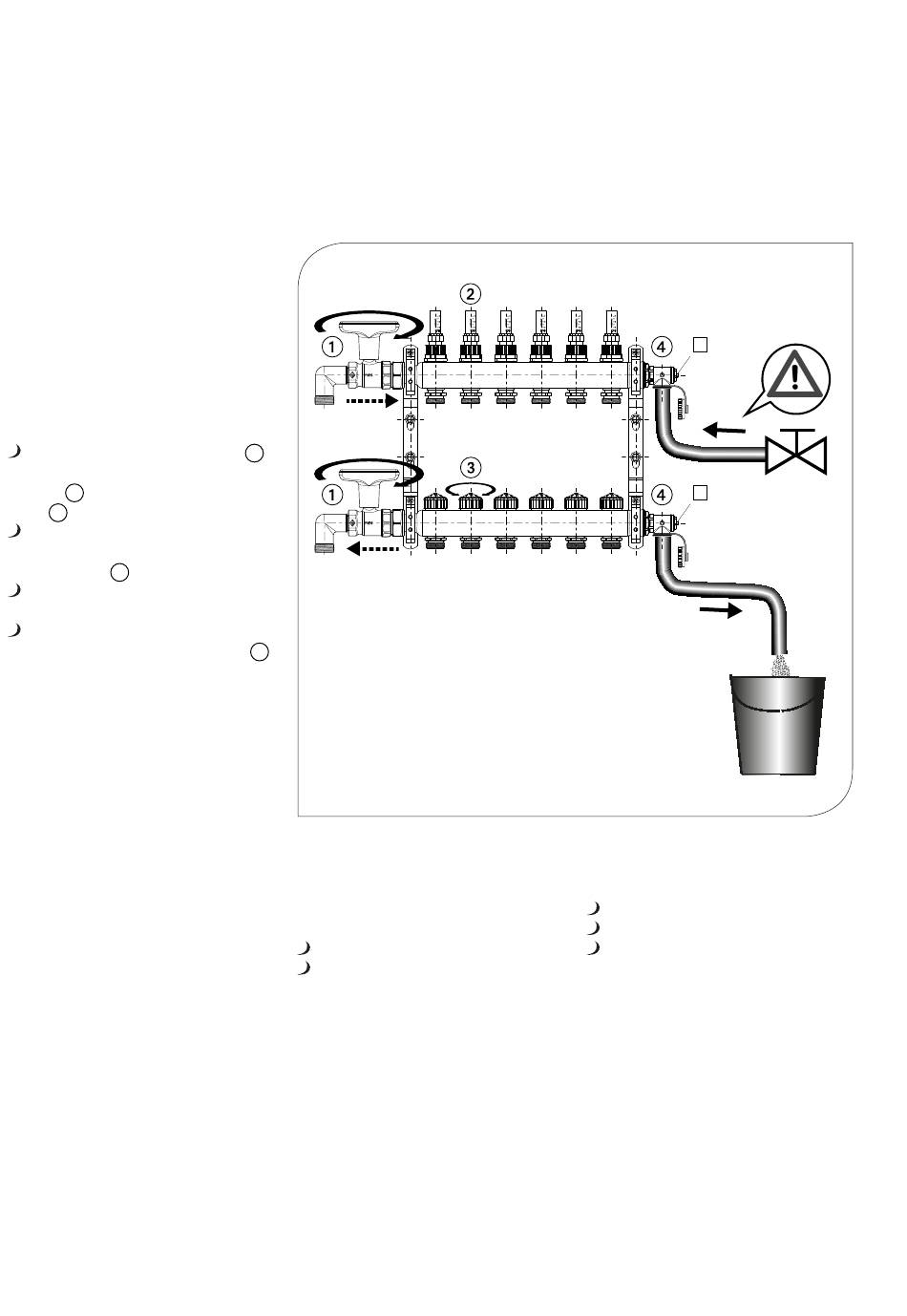

Jeder Heizkreis muss einzeln befüllt, gespült
und entlüftet werden:
Kugelhähne/Absperrventile schließen 1 .
Alle Thermostat-Oberteile mit Bauschutz-
kappe 3 schließen. Alle Durchflussanzei-
ger 2 müssen komplett geöffnet sein!
Füll- und Entleerschläuche anschließen
und Füll-, Entleer-, Spül- und Entlüftungs-
vorrichtungen 4 öffnen.
Heizkreise einzeln und nacheinander
füllen/spülen.
Den 1. Heizkreis durch öffnen des Thermo-
stat-Oberteils mit der Bauschutzkappe 3
komplett öffnen. Nach dem Spülen des 1.
Heizkreises die entspr. Bauschutzkappe
schließen und den nächsten Kreis befül-
len/spülen.
DICHTHEITSPRÜFUNG
Die Dichtheitsprüfung ist vor und während
der Estrichverlegung durchzuführen. Der
Prüfdruck beträgt das 1,3-fache des max.
Betriebsdruckes. Prüfprotokoll erstellen.
HINWEIS WÄRMETRÄGERMEDIUM
Die Zusammensetzung des Wärmeträgerme-
diums sollte zur Vermeidung von Schäden und
Steinbildung in Warmwasserheizanlagen der
VDI Richtlinie 2035 entsprechen.
Für Industrie- und Fernwärmeanlagen ist das
VdTÜV-Merkblatt 466/AGFW Arbeitsblatt FW
510 zu beachten.
Im Wärmeträgermedium enthaltene Mineral-
öle bzw. mineralölhaltige Schmierstoffe jeder
Art führen zu starken Quellerscheinungen
und in den meisten Fällen zum Ausfall von
EPDM-Dichtungen. Beim Einsatz von nitrit-
freien Frost- und Korrosionsschutzmitteln
auf der Basis von Ethylenglykol sind die ent-
sprechenden Angaben, insbesondere über
die Konzentration der einzelnen Zusätze, den
Unterlagen des Frost- und Korrosionsschutz-
mittel-Herstellers zu entnehmen.
B E D I E N U N G
FUNKTIONSHEIZEN
Funktionsheizen bei Normgerechten Heiz-
estrich entsprechend EN 1264-4 durchführen.
Frühester Beginn des Funktionsheizens:
Zementestrich: 21 Tage nach Verlegung
Anhydritestrich: 7 Tage nach Verlegung
Mit Vorlauftemperatur zwischen 20 °C und
25 °C beginnen und diese 3 Tage aufrecht
erhalten. Anschließend maximale Auslegungs-
temperatur einstellen und diese 4 Tage halten.
Die Vorlauftemperatur ist dabei über die Steu-
erung des Wärmeerzeugers zu regeln.
Hinweise des Estrichherstellers beachten!
5 mm
5 mm
Maximale Estrichtemperatur im Bereich der
Heizrohre nicht überschreiten:
Zement- und Anhydritestrich: 55 °C
Gussasphaltestrich: 45 °C
nach Angabe des Estrichherstellers!
Das Funktionsheizen stellt nicht sicher, dass
der Estrich den für die Belegreife erforder-
lichen Feuchtigkeitsgehalt erreicht hat. Die
Belegreife wird durch den Bodenleger geprüft.
