ABMESSUNGEN UND BESCHREI-
BUNG DES EDELSTAHLVERTEILERS
Die speziell profilierten Rohre des Heizkreis-
verteilers bestehen aus Edelstahl 1.4301
und entsprechen der Dimension DN32. Die
Durchflussanzeiger befinden sich im Vorlauf.
Die Thermostatventileinsätze zur Aufnahme
der Stellantriebe mit Anschlussgewinde
M30 x 1,5 sind im Rücklauf montiert. Zum
primärseitigen Anschluss der Zuleitungen
sind G1 Überwurfmuttern am Verteilerbalken
integriert, an die flachdichtend Kugelhähne
mit G1 Außengewinde zum Absperren ange-
schlossen werden können. An den Enden der
Verteilerbalken befinden sich Füll- und Ent-
leerungshähne, über die der Verteiler gefüllt
und gespült bzw. entlüftet werden kann. Die
Heizkreise werden an Anschlussnippel mit
G¾ Außengewinde mit Innenkonus nach EN
16313 angeschlossen.
Der hydraulische Abgleich der einzelnen
Heizkreise erfolgt durch die Einstellung der
Wassermenge in Liter pro Minute am Ventil
des AFC-V Verteiler gemäß der hydraulischen
Auslegung der Flächenheizung. Die Ablesung
der Einstellwerte erfolgt an den Durchfluss-
anzeigern. Dabei muss der Mindestdifferenz-
druck über dem Durchflussanzeiger je nach
Soll-Durchflusswert 100 bis 150 mbar betragen.
An den Thermostatventileinsätzen und den
Durchflussanzeigern kann jeder Heizkreis
separat abgesperrt werden.
Die werkseitige Auslieferung der Durchfluss-
anzeiger erfolgt in voll geöffnetem Zustand!

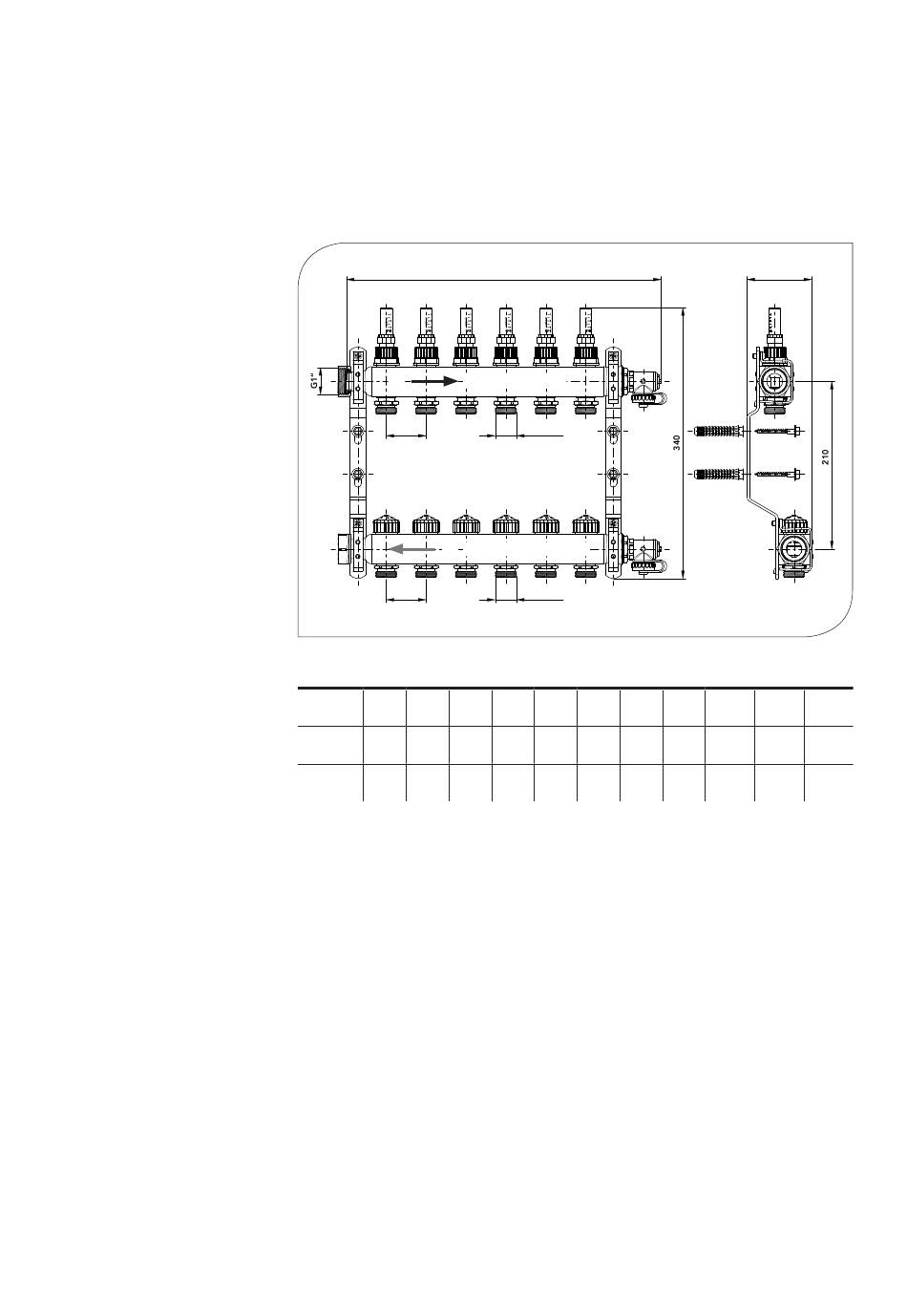

A B M E S S U N G E N U N D
B E S C H R E I B U N G
VL
DURCHFLUSSANZEIGE
50
RL
DURCHFLUSSEINSTELLUNG
50
A B M E S S U N G E N
K BN
CVAFCV2 CVAFCV3 CVAFCV4 CVAFCV5 CVAFCV6 CVAFCV7 CVAFCV8 CVAFCV9 CVAFCV10 CVAFCV11 CVAFCV12
H EIZ KR E IS
2
3
4
LÄ N G E ( M M )
201±1
251±1
301±1
L
G3/4"EK
G3/4"EK
5
6
7
8
351±1
401±1
451±1
501±1
551±1
80
9
1 0
11
1 2
601±1
651±1
701±1
