ÖFFNEN UND SCHLIESSEN
DURCHFLUSSANZEIGE
Die Einstellung wird wie folgt vorge-
nommen:

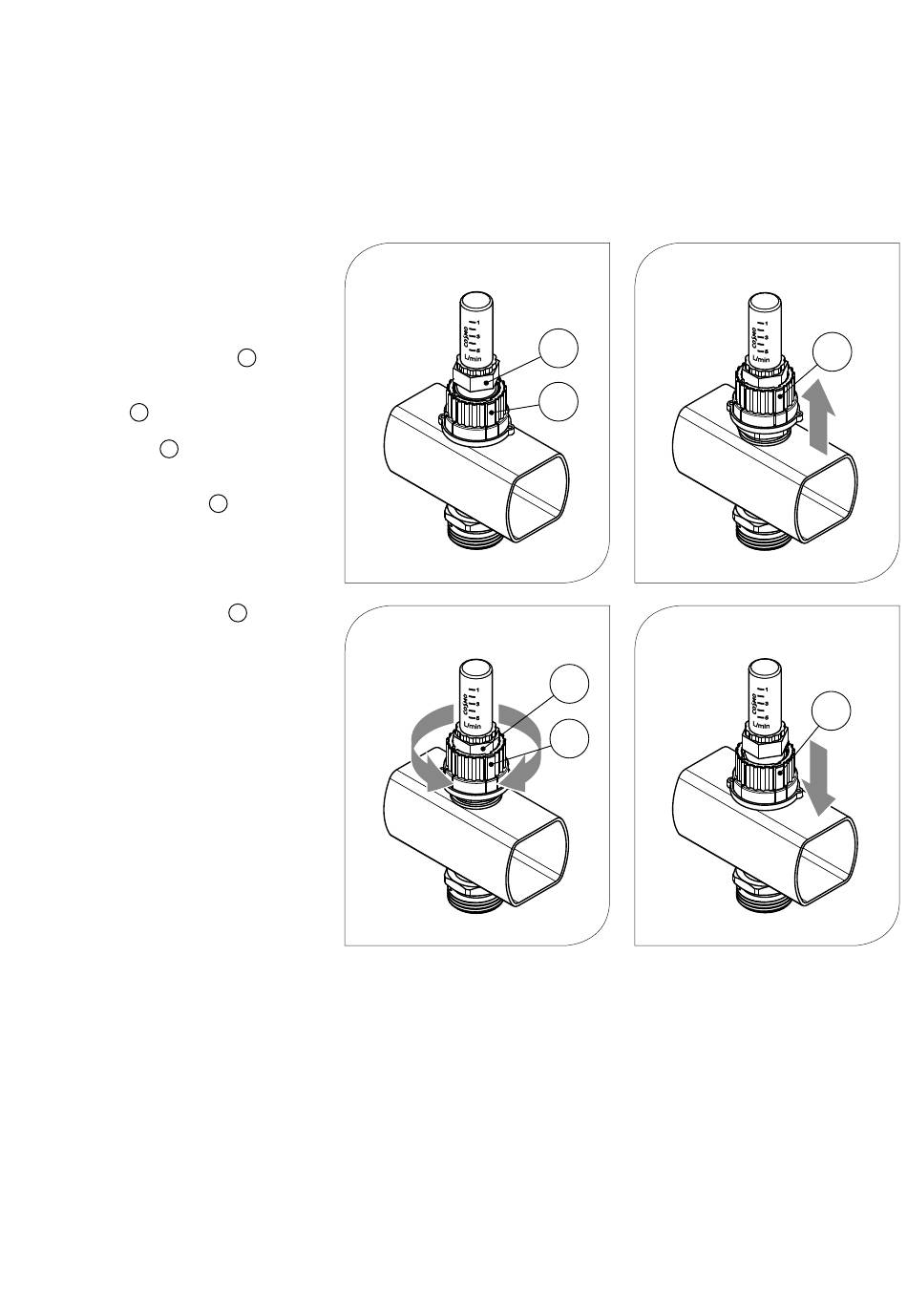

A Abbildung A zeigt das Ventil 1 zur Durch-
flussanzeige. Werkseitig wird das Ventil in
voll geöffnetem Zustand ausgeliefert.
Fixierring 2 in Stellung unten.
B Den Fixierring 2 nach oben drücken bis
zum Anschlag am Ventil.
C Die Durchflussanzeige 1 am Kunststoff-
sechskant - werkzeuglos - nach rechts zum
Schließen des Ventils und nach links zum
Öffnen des Ventils bis zum Anschlag drehen.
D Zum Fixieren der geschlossenen Stellung
des Ventils den Fixierring 2 nach unten
wie Bild A.
HINWEIS: Alle vorgenannten Eingriffe bitte
nur von Hand ausführen (werkzeuglos).
Es handelt sich bei diesem Ventil NICHT um
2
ein Regelventil sondern lediglich um eine
Durchflussanzeige.
B E D I E N U N G
Öffnen und/oder Schließen -
der Durchflussanzeige
2
A
Auslieferungszustand -
1
1
2
2
C
1
1
2
2
B
2
2
D
2
2
