1

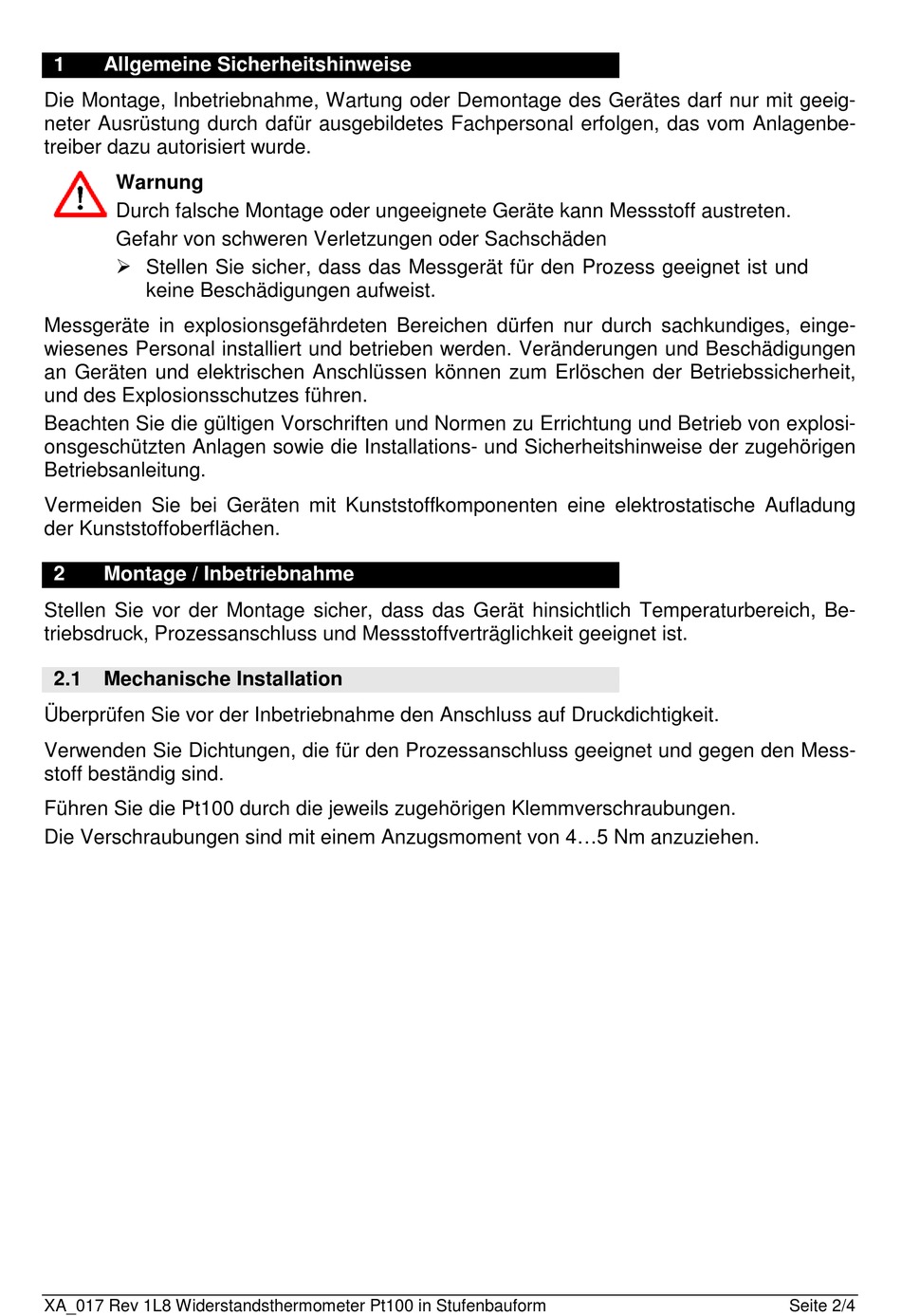

Allgemeine Sicherheitshinweise
Die Montage, Inbetriebnahme, Wartung oder Demontage des Gerätes darf nur mit geeig-
neter Ausrüstung durch dafür ausgebildetes Fachpersonal erfolgen, das vom Anlagenbe-
treiber dazu autorisiert wurde.
Warnung
Durch falsche Montage oder ungeeignete Geräte kann Messstoff austreten.
Gefahr von schweren Verletzungen oder Sachschäden
Stellen Sie sicher, dass das Messgerät für den Prozess geeignet ist und
keine Beschädigungen aufweist.
Messgeräte in explosionsgefährdeten Bereichen dürfen nur durch sachkundiges, einge-
wiesenes Personal installiert und betrieben werden. Veränderungen und Beschädigungen
an Geräten und elektrischen Anschlüssen können zum Erlöschen der Betriebssicherheit,
und des Explosionsschutzes führen.
Beachten Sie die gültigen Vorschriften und Normen zu Errichtung und Betrieb von explosi-
onsgeschützten Anlagen sowie die Installations- und Sicherheitshinweise der zugehörigen
Betriebsanleitung.
Vermeiden Sie bei Geräten mit Kunststoffkomponenten eine elektrostatische Aufladung
der Kunststoffoberflächen.
2
Montage / Inbetriebnahme
Stellen Sie vor der Montage sicher, dass das Gerät hinsichtlich Temperaturbereich, Be-
triebsdruck, Prozessanschluss und Messstoffverträglichkeit geeignet ist.
2.1
Mechanische Installation
Überprüfen Sie vor der Inbetriebnahme den Anschluss auf Druckdichtigkeit.
Verwenden Sie Dichtungen, die für den Prozessanschluss geeignet und gegen den Mess-
stoff beständig sind.
Führen Sie die Pt100 durch die jeweils zugehörigen Klemmverschraubungen.
Die Verschraubungen sind mit einem Anzugsmoment von 4...5 Nm anzuziehen.
XA_017 Rev 1L8 Widerstandsthermometer Pt100 in Stufenbauform
Seite 2/4
