Betriebsanleitung
1 Allgemeine Angaben ..................................................................................................... 2
1.1 Allgemeine Sicherheitshinweise .............................................................................. 2
1.2 Bestimmungsgemäße Verwendung ........................................................................ 2
1.3 Konformität mit EU-Richtlinien ................................................................................ 2
1.4 EX-Zulassung .......................................................................................................... 2
2 Transport und Lagerung ............................................................................................... 2
3 Montage / Inbetriebnahme ............................................................................................ 3
3.1 Anbau an den Prozess ............................................................................................ 3
3.2 Elektrischer Anschluss ............................................................................................ 6
4 Betrieb ............................................................................................................................ 8
4.1 Kalibrierung ............................................................................................................. 8
4.2 Wartung / Service .................................................................................................... 8
5 Demontage ..................................................................................................................... 8
LABOM Mess- und Regeltechnik GmbH Im Gewerbepark 13 27798 Hude Deutschland
Hotline: +49 4408 804-444 Fax: +49 4408 804-100 e-mail: sales@labom.com www.labom.com

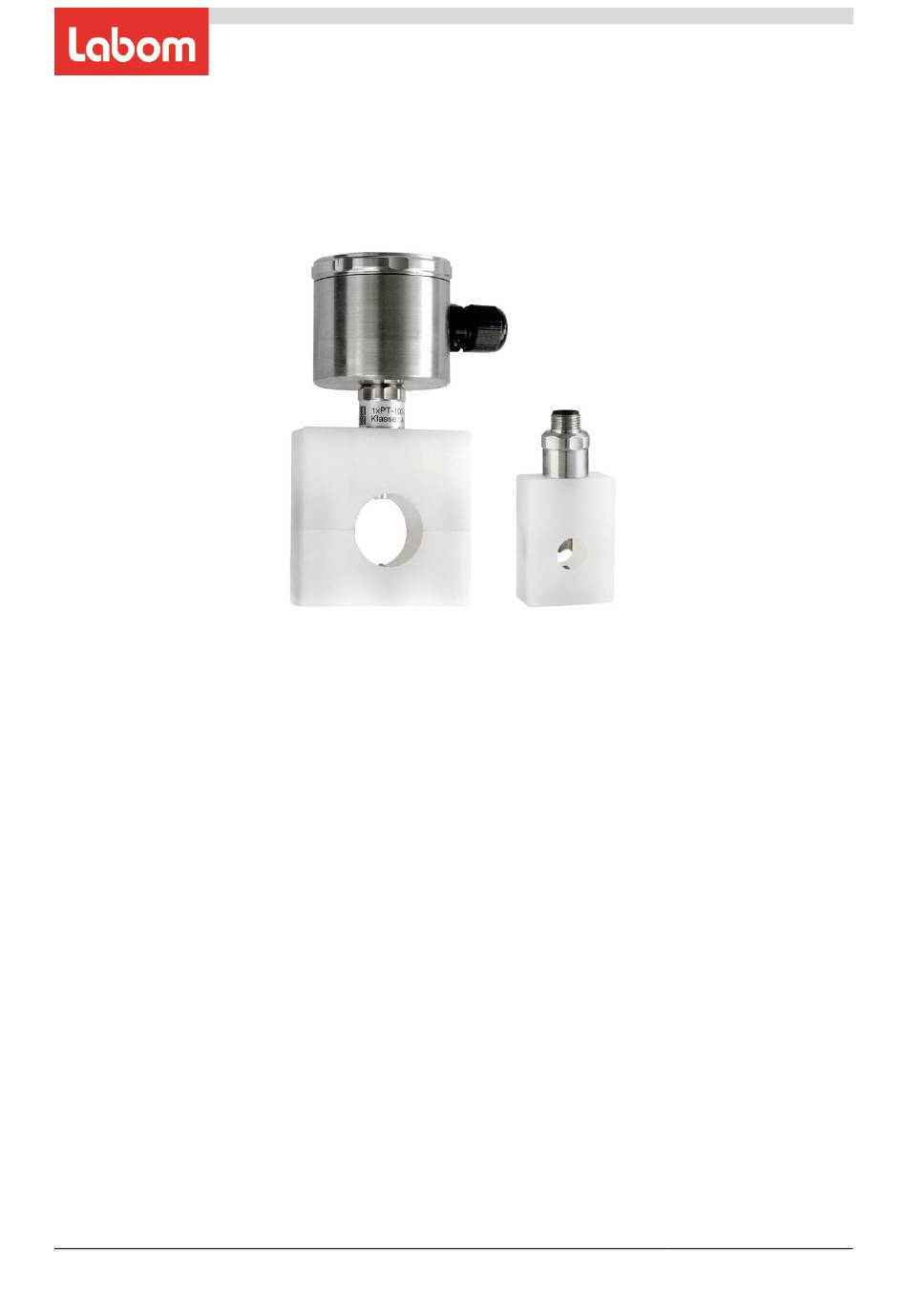

Widerstandsthermometer Clamp-on Technik
für die Rohrtemperaturmessung, Typenreihe GA261x
BA_049_de_2021-09_11.00
Seite 1/8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LABOM GA261 Serie
Inhaltszusammenfassung für LABOM GA261 Serie
-
Seite 1: Inhaltsverzeichnis
4 Betrieb ..........................8 4.1 Kalibrierung ......................8 4.2 Wartung / Service ....................8 5 Demontage ........................8 LABOM Mess- und Regeltechnik GmbH Im Gewerbepark 13 27798 Hude Deutschland BA_049_de_2021-09_11.00 Hotline: +49 4408 804-444 Fax: +49 4408 804-100 e-mail: sales@labom.com www.labom.com Seite 1/8... -
Seite 2: Allgemeine Angaben
Gerätes. Beachten Sie neben dieser Betriebsanleitung die gesetzlichen Vor- schriften, bestehende Normen, die ergänzenden technischen Daten des zugehörigen Da- tenblattes (siehe www.labom.com) sowie die Angaben auf dem Typenschild. Allgemeine Sicherheitshinweise Die Montage, Inbetriebnahme, Wartung oder Demontage des Gerätes darf nur mit geeig- neter Ausrüstung durch dafür ausgebildetes Fachpersonal erfolgen, das vom Anlagenbe-... -
Seite 3: Montage / Inbetriebnahme
Montage / Inbetriebnahme Das Gerät wird werkseitig auf einen bestimmten Rohrdurchmesser angepasst. Stellen Sie vor der Montage sicher, dass das Gerät hinsichtlich Rohraußendurchmesser als auch Pro- zess- und Umgebungstemperatur geeignet ist. Anbau an den Prozess Montieren Sie das Gerät an einem geraden Rohrstück ohne Verschmutzung oder mecha- nische Beschädigung der Oberfläche, um ein optimales Messergebnis zu erhalten. - Seite 4 3.1.1.1 Montage des Spannblocks Benötigtes Werkzeug: Innensechskantschlüssel 3 mm (Befestigungsschrauben) Innensechskantschlüssel 2 mm (Vibrationssicherung) Drehen Sie die Vibrationssicherung zurück, sodass diese nicht über die Anfräsung des Rohrdurchmessers herausragt (siehe Bild rechts). Befestigen Sie den Spannblock mittels der mitgelieferten Schrauben in der gewünschten Position am Rohr.
- Seite 5 3.1.2 Montage des Messeinsatzes Die Montage des Messeinsatzes ist für alle Spannelemente gleich. Benetzen Sie die Spitze des Messeinsatzes mit ausreichend Wärmeleitpaste. Wärmeleit- paste ist bei dieser Gerätefamilie für gute Messergebnisse zwingend erforderlich! Führen Sie nun den Messeinsatz in die entsprechende Bohrung ein. Der Einsatz kann auf zwei Arten positioniert werden.
-
Seite 6: Elektrischer Anschluss
Elektrischer Anschluss Nehmen Sie die elektrische Installation erst nach dem Anbau an den Prozess vor. Verbinden Sie die elektrischen Anschlüsse bei abgeschalteter Versorgungsspannung. Rundsteckverbinder M12 1 x Pt100, 3-Leiterschaltung 1 x Pt100, 4-Leiterschaltung 1 x Pt100, 4- (3-Leiter gebrückt) Leiterschaltung 2 x Pt100, 3-Leiterschaltung Messumformer Messumformer IO-Link... - Seite 7 Klemmenblock / Kabelverschraubung 1 x Pt100, 3-Leiterschaltung 1 x Pt100, 4-Leiterschaltung 2 x Pt100, 3-Leiterschaltung Abbildung 5: Varianten des elektrischen Anschlusses Verlegen Sie das Kabel so, dass ein Drehmoment oder starker Zug auf den Messeinsatz vermieden wird. Bei Geräten mit Feldgehäuse fixieren Sie dieses mit der anderen Hand, wenn Sie den Feldgehäusedeckel auf- oder zuschrauben.
-
Seite 8: Betrieb
Betrieb Während des Betriebes sind außer den einzuhaltenden Temperaturgrenzen keine weite- ren Besonderheiten zu beachten. -40…150 °C Zulässige Messstofftemperatur: -40…100 °C Zulässige Umgebungstemperatur: Bei Lieferung mit einem Messumformer reduziert sich die zulässige Umgebungs- temperatur auf 85 °C. Beim Einsatz in explosionsgeschützten Bereichen gelten ggf. eingeschränkte Umgebungs- bedingungen (siehe XA_001).
