3D Orchestra
Bedienungsanleitung
Montage und Verkabelung des Module 3D Orchestra Controller

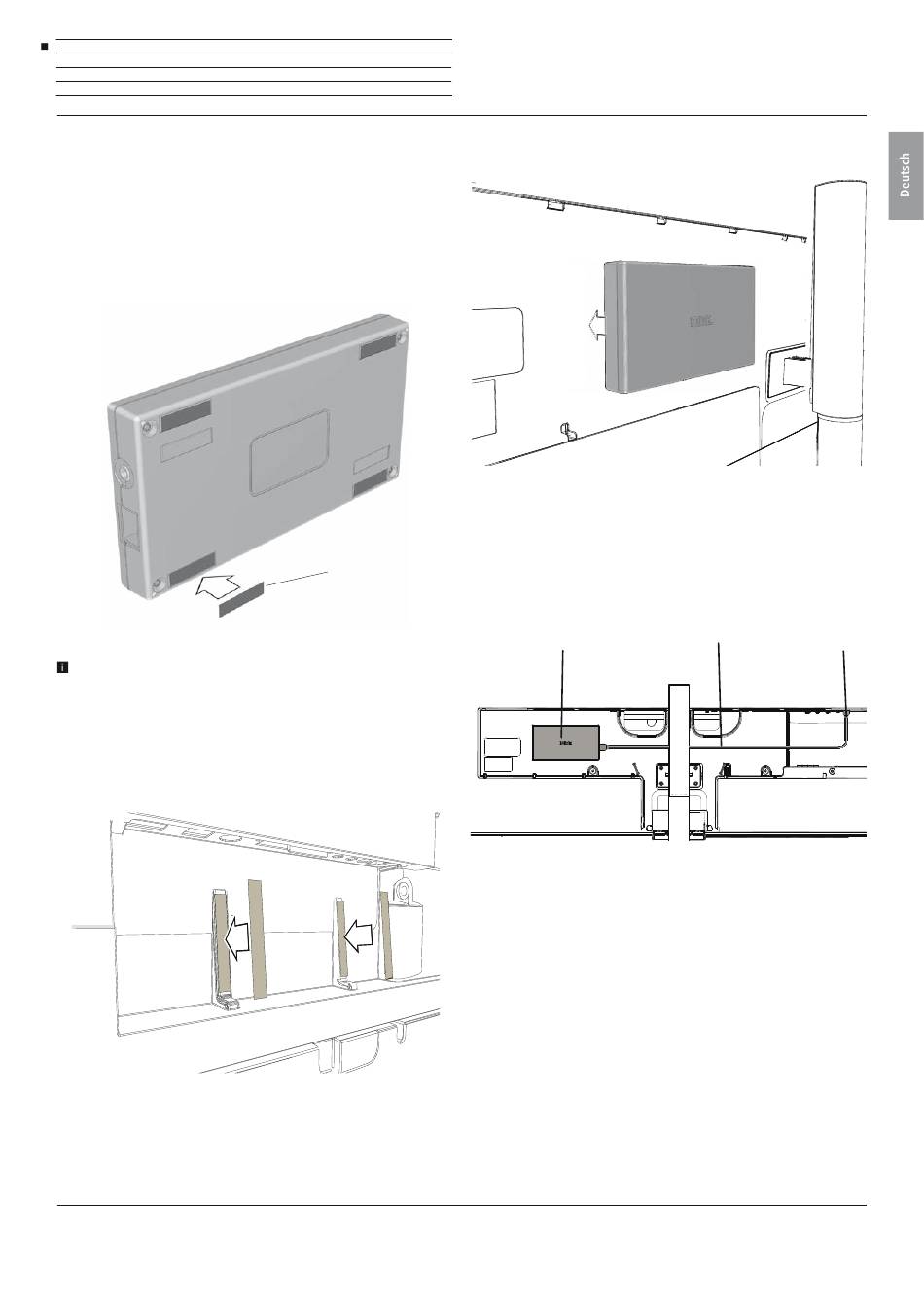

Montage des Module 3D Orchestra Controller
Montieren Sie den Module 3D Orchestra Controller z.B. an der Rück-
seite des TV-Gerätes. Es besteht bei vielen Loewe TV-Geräten die
Möglichkeit, den Module 3D Orchestra Controller direkt im rücksei-
tigen Kabelschacht des TV-Gerätes anzubringen. Dies ist folgenden
Abbildungen beispielhaft dargestellt.
Kleben Sie z.B. bei Loewe Individual TV-Geräten 3 bis 4 Stk.der selbst-
klebenden Klettbänder (kurz) an die gekennzeichneten Positionen an
der Rückseite des Module 3D Orchestra Controller.
Achten Sie darauf, dass zur Montage mindestens 3 bis 4 Stück der
kurzen selbstklebenden Klettbänder verwendet werden und diese
nicht auf einen Aufkleber (z.B. Typenschild) aufgebracht werden,
sondern auf einer gut haftenden Oberfläche.
Kleben Sie z.B. bei Loewe Reference ID TV-Geräten 2x selbstklebende
Klettbänder (lang) an die gekennzeichneten Positionen (Rippen) im
linken rückseitigen Kabelschacht des TV-Gerätes.
Drücken Sie den Module 3D Orchestra Controller fest an die ange-
brachten Klettbänder, um es zu fixieren.
Verkabelung des Module 3D Orchestra Controller
Verbinden Sie mit dem mitgelieferten LAN-Kabel die Buchse DIGITAL
Klettband
AUDIOLINK des Module 3D Orchestra Controller mit der Buchse
DIGITAL AUDIOLINK des TV-Gerätes.
Module
3D Orchestra Controller
DIGITAL
LAN-Kabel
AUDIOLINK
7
