GUIDA ALL'INSTALLAZIONE

CONTAGIRI SPORTIVO ST100
2650-1929-77
Qualora, terminata la lettura per intero della presente guida, si avessero domande in merito al funzionamento o all'installazione di questo strumento/i,
contattare l'Assistenza tecnica Stack al numero verde 888-867-5183 oppure al numero internazionale 815-991-2134.
Taratura
IMPORTANTE: Per impostazione di fabbrica, questo
contagiri è tarato per il funzionamento su
motori a 8 cilindri. Per i motori a 4 o 6
cilindri, è necessario apportare le regolazioni
appropriate al fine di adattare il contagiri ai
requisiti dei cilindri del motore.

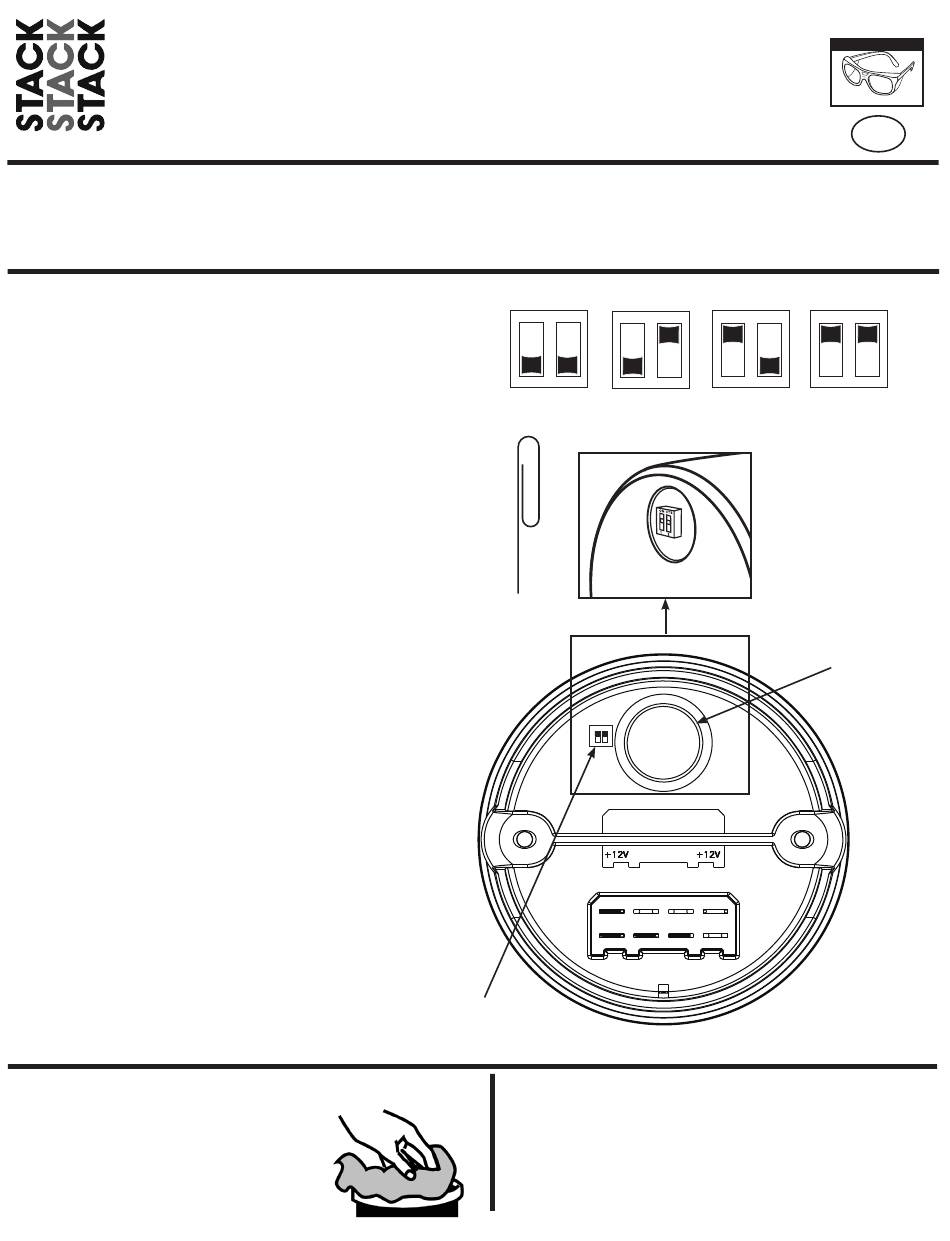

Localizzare il foro di accesso posto sul retro del contagiri.
Rimuovere l'involucro nero in materiale composito
sollevandolo delicatamente con l'uso di un piccolo cacciavite.
Spostare ciascuno dei due interruttori sulla selezione
dei cilindri adeguata, in base al diagramma illustrato a
destra. Usare un piccolo cacciavite o una graffetta aperta
per modificare le impostazioni degli interruttori. Inserire
nuovamente l'involucro una volta ultimata la taratura.
NOTA: Questo contagiri dispone di un attuatore
pneumatico. Con assenza di alimentazione, è
normale che la lancetta si discosti dallo zero.
Una volta collegata l'alimentazione, la lancetta si
sposterà nella posizione corretta.
Figura A.
8 CIL. (4 impulsi) – Entrambi gli interruttori in alto.
6 CIL. (3 impulsi) – Interruttore 1 in alto, interruttore 2 in basso.
4 CIL. (2 impulsi) – Interruttore 1 in basso, interruttore 2 in alto.
4 CIL. (1 impulsi) – Entrambi gli interruttori in basso.
In caso di incertezza sul numero di impulsi per rotazione o
sui requisiti di taratura specifici del proprio veicolo, contattare
l'Assistenza tecnica Stack ai numeri 888-867-5183 o 815-895-
8141 oppure visitare il sito
www.stackltd.com per maggiori informazioni.
Pulizia delle lenti
Per evitare graffi alle lenti durante
la pulizia, utilizzare una soluzione
detergente delicata a base di sapone.
Passare delicatamente un panno morbido
sul prodotto.
DOMANDE
È anche possibile scrivere un'e-mail all'indirizzo sales@stackltd.com.
Inoltre è possibile reperire ulteriori informazioni sul sito web www.stackltd.com
L'interruttore potrebbe non essere
visibile da questa angolazione;
viene mostrato esclusivamente al
fine di indicarne la posizione.
:
4 CIL. / 1 IMPULSO
Figura A.
1 2
GIÙ GIÙ
(Vista angolata attraverso il foro di accesso)
1 2
SEGN.
Nota:
Questo contagiri funziona sulla maggior parte dei sistemi
di accensione vecchio modello, accensione elettronica
predefinita e accensione elettronica per motori da corsa ad
alte prestazioni. Alcune applicazioni potrebbero richiedere
sistemi di condizionamento del segnale o adattatori di
segnale aggiuntivi. Contattare Stack per maggiori dettagli.
4 CIL. / 2 IMPULSI 6 CIL. / 3 IMPULSI
1 2
1 2
GIÙ SU SU GIÙ
LAMP. TERRA USCITA
TERRA LAMP.
IMPORTANTE
USARE
OCCHIALI DI SICUREZZA
IT
8 CIL. / 4 IMPULSI
1 2
SU SU
Accedere agli
interruttori
tramite il foro
di accesso.
