GUIDE D'INSTALLATION
TACHYMÈTRE SPORT ST100
2650-1929-77
Après avoir lu ce guide, si vous avez des questions sur l'utilisation ou l'installation de vos instruments,
veuillez contacter le support technique de Stack en composant le numéro gratuit 888-867-5183 ou international 815-991-2134.
Étalonnage
IMPORTANT : Ce tachymètre est étalonné en usine pour
fonctionner avec des moteurs de 8 cylindres.
Pour les moteurs de 4 et de 6 cylindres, il est
nécessaire d'apporter les réglages adéquats
pour adapter ce tachymètre à votre situation.

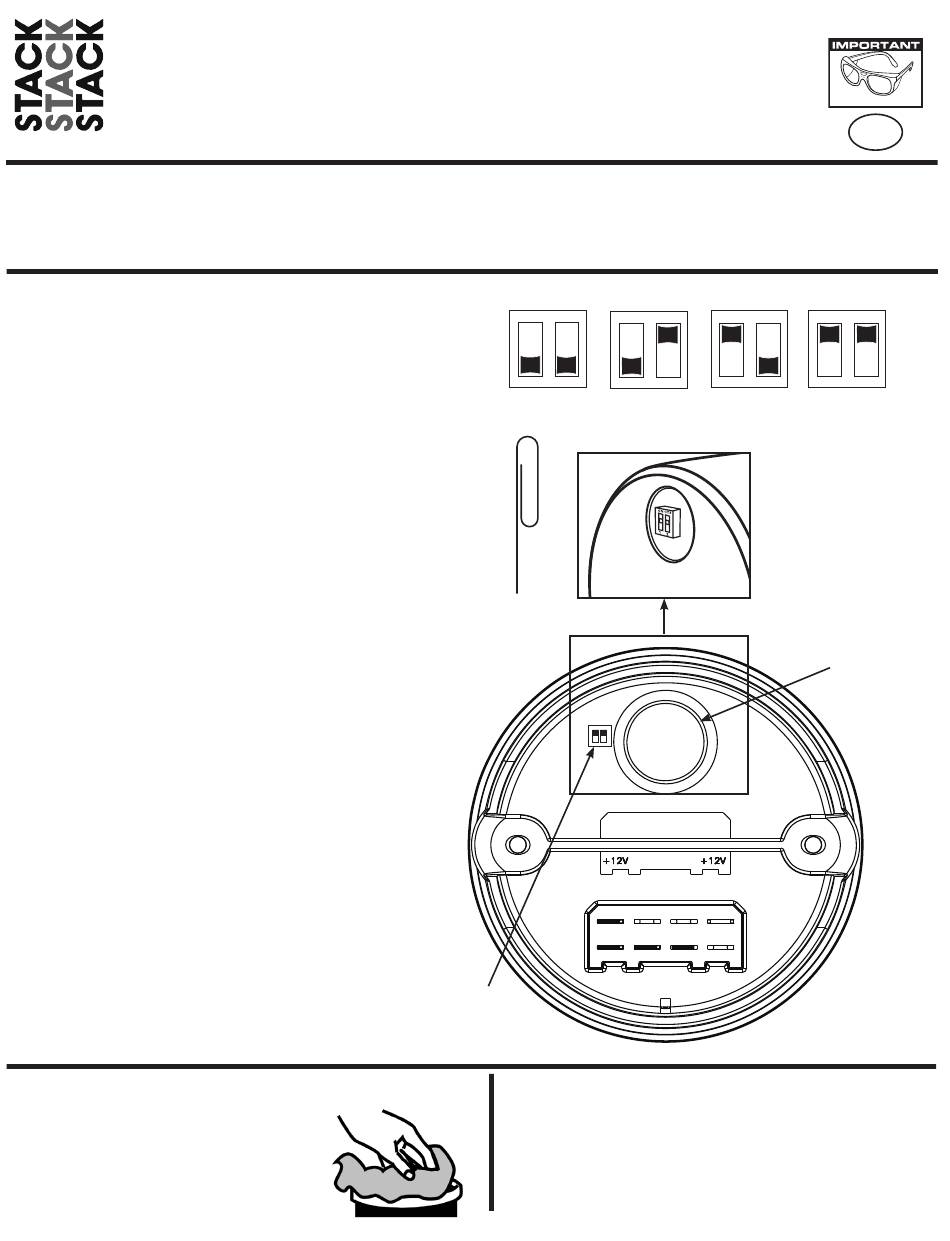

Trouvez le trou d'accès à l'arrière du tachymètre.
À l'aide d'un petit tournevis, soulevez délicatement
le couvercle noir en composite pour le retirer.
Placez les deux commutateurs au bon choix de
cylindre conformément au schéma présenté à droite.
Changez le réglage des commutateurs à l'aide d'un
petit tournevis ou d'un trombone déplié. Replacez le
couvercle une fois l'étalonnage effectué.
REMARQUE : Ce tachymètre est doté d'un compteur
à noyau d'air. Quand l'alimentation est coupée, il
est normal que l'aiguille n'indique pas zéro. Quand
l'instrument est alimenté, l'aiguille se déplacera à la
bonne position.
Figure A.
8 CYL. (4 impulsions) – deux commutateurs vers le haut.
6 CYL. (3 impulsions) – commutateur un vers le haut,
commutateur deux vers le bas.
4 CYL. (2 impulsions) – commutateur un vers le bas,
commutateur deux vers le haut.
4 CYL. (1 impulsion) – deux commutateurs vers le bas.
Si vous ne connaissez pas le nombre d'impulsions par
révolution de votre véhicule ni les exigences d'étalonnage
particulières, veuillez contacter le support technique de Stack
au 888-867-5183 ou au 815-895-8141, ou consultez
www.stackltd.com pour obtenir des renseignements.

Nettoyage de la lentille.

Pour éviter d'égratigner la lentille lors
du nettoyage, utilisez une solution
savonneuse douce. Essuyez délicatement
à l'aide d'un chiffon doux.
QUESTIONS
Vous pouvez également nous envoyer un e-mail à l'adresse sales@stackltd.com.
Vous trouverez des renseignements supplémentaires au www.stackltd.com
Il est possible que le commutateur
ne soit pas visible de cet angle.
Il est illustré pour en montrer
l'emplacement seulement.
:
Figure A.
4 CYL. / 1 IMPULSION
1 2
DN (bas) DN (bas)
(vue à angle par le trou d'accès)
1
Remarque :
Ce tachymètre est compatible avec la plupart des
premiers modèles de circuit d'allumage, les circuits
d'allumage électroniques d'usine et les circuits d'allumage
électroniques haute performance de course. Certaines
applications peuvent nécessiter un conditionnement des
signaux ou des adaptateurs de signal. Veuillez contacter
Stack pour plus d'informations.
4 CYL. / 2 IMPULSION 6 CYL. / 3 IMPULSION
1 2
1 2
DN (bas) UP (haut) UP (haut) DN (bas)
2
SIG LAMP GND OUT
(signal) (lampe) (masse) (sortie)
GND LAMP
(masse) (lampe)
PORTER
DES LUNETTES DE SÉCURITÉ
FR
8 CYL. / 4 IMPULSION
1 2
UP (haut) UP (haut)
Accédez au
commutateur
par le trou
d'accès.
